Capteur de température sans fil en Afrique du Sud

Résumé:À mesure que l'industrie de l'électricité progresse, il y a une demande croissante pour une sécurité et une fiabilité accrues des équipements. En réponse à ce scénario, le système de surveillance de la température sans fil ACREL a été conçu spécifiquement pour les appareils haute tension. Ce système intègre des capteurs de température, qui sont soit auto-alimentés, soit utilisent la détection de courant, ainsi que des modules d'émetteur sans fil, à chaque emplacement de mesure de température désigné.

Le capteur envoie périodiquement les données de mesure de température sans fil à l'unité de réception, et l'unité de réception peut être connectée au réseau pour envoyer les données à la station maître, réalisant ainsi une surveillance de la température électrique d'un système régional.

Mots-clés:Capteur de température sans fil; système de surveillance de température sans fil; capteur de température sans fil 470Mhz.

Aperçu du projet

Chauvin est situé à ANTONY Cedex, France. Le projet dessert principalement des sous-stations en Afrique du Sud. Les modèles de produits pertinents comprennent deux unités de ATC450-C, ainsi que de nombreux capteurs de température sans fil, en particulier les modèles ATE400 et ATE100..

Présentation du produit

Le dispositif de mesure de température en ligne Acrel convient à la détection de température des commutateurs haute et basse tension, des contacts de disjoncteur, des têtes moyennes de câble haute tension, des équipements à basse tension et à courant élevé, pour empêcher le contact causé par l'oxydation, le relâchement et d'autres facteurs pendant le fonctionnement La résistance excessive de contact et la génération de chaleur deviennent un danger pour la sécurité, Réflexion opportune, continue et précise de l'état de fonctionnement de l'équipement et de la sécurité de l'équipement.

Solution sans fil de surveillance de la température

● Capteur de température sans fil

① Capteur de température sans fil par détection CT

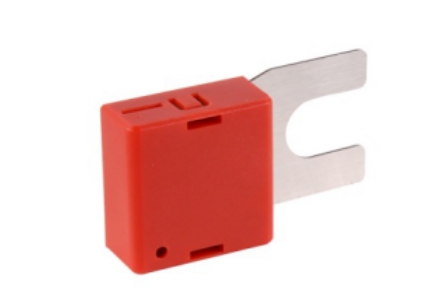

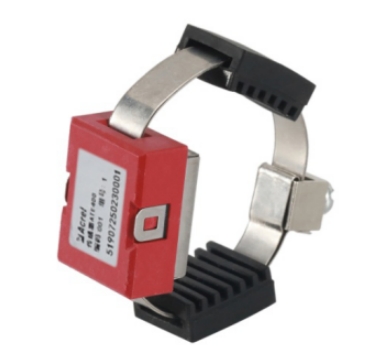

1) ATE400

Petite taille;

Transmettre sans fil;

Distance de transmission sans fil, 150 mètres;

Fase fréquence d'échantillonnage, 15s;

Alimenté par CT, plus de courant de démarrage de 5A;

Largement plage de mesure de la température, -40 ℃ ~ 125 ℃.

② Capteur de température sans fil alimenté par batterie

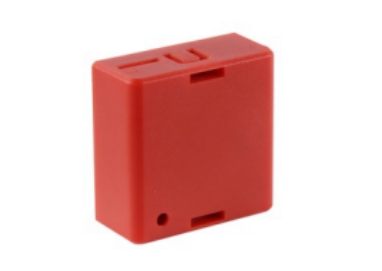

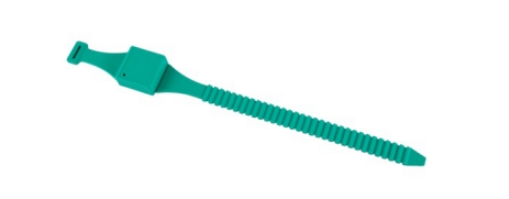

1) ATE200

Transmettre sans fil;

Distance de transmission sans fil, 150m;

Fase fréquence d'échantillonnage, 25s;

Alimenté par batterie, plus de 5 ans;

Largement plage de mesure de la température, -40 ℃ ~ 125 ℃.

2) ATE100

Transmettre sans fil;

Distance de transmission sans fil, 150m;

Fase fréquence d'échantillonnage, 25s;

Alimenté par batterie, plus de 5 ans;

Largement plage de mesure de la température, -40 ℃ ~ 125 ℃.

3) ATE100M

Transmettre sans fil;

Distance de transmission sans fil, 150m;

Fase fréquence d'échantillonnage, 25s;

Alimenté par batterie, plus de 5 ans;

Largement plage de mesure de la température, -40 ℃ ~ 125 ℃.

● Récepteur/unité d'affichage

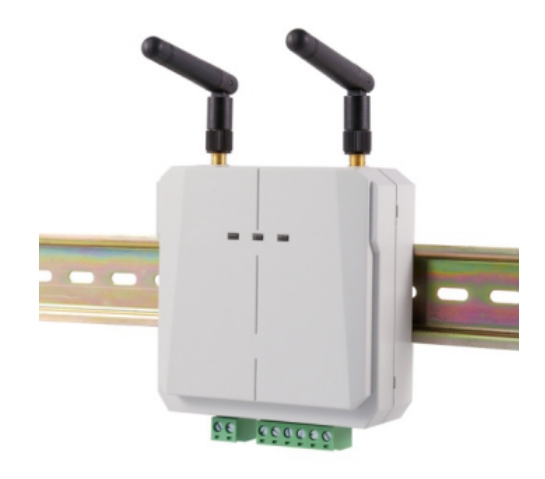

① Récepteur

1)ATC600-C

Émetteur-récepteur sans fil;

Mesure maximale 240 points;

1 communication série RS485, Modbus-RTU;

2 relais d'alarme;

L'alimentation électrique s'adapte avec AC/DC220V, AC/DC110V.

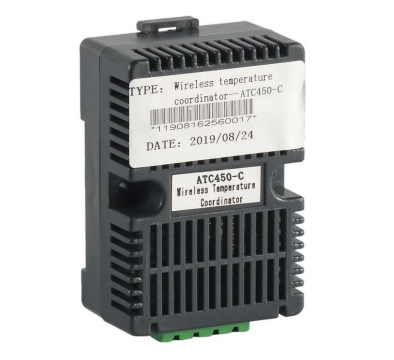

2)ATC450-C

Émetteur-récepteur sans fil;

Mesure maximale 60 points;

1 communication série RS485, Modbus-RTU;

Alimentation électrique s'adapter avec DC24V

② Unité d'affichage

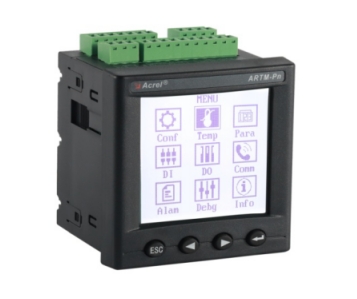

1) ARTM-Pn

Mesure de température sans fil, mesure maximale de 60 points;

U, I, P, Q, f, Ep, Eq mesure;

4 entrées numériques;

2 relais d'alarme;

Affichage LCD;

Alimentation électrique s'adapter avec AC220V, DC220V, DC110V, AC110V;

1 communication série RS485, Modbus-RTU.

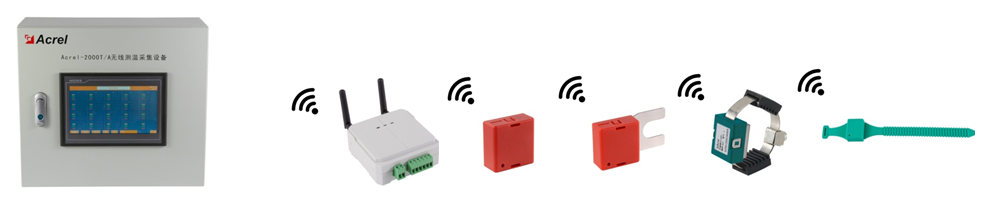

Structure

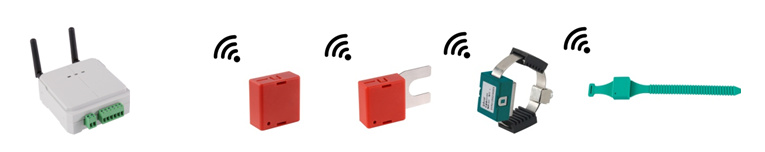

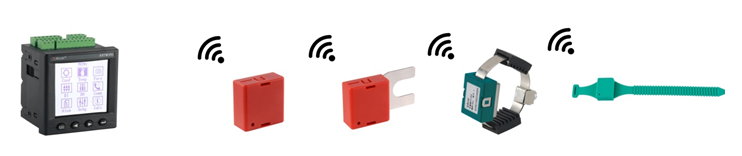

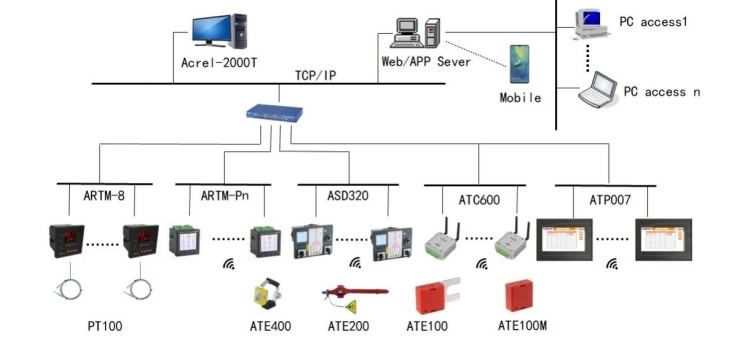

Solution typique

1.

2.

3.

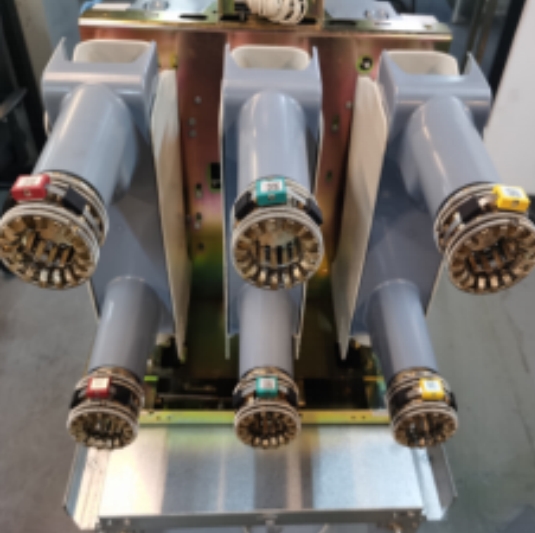

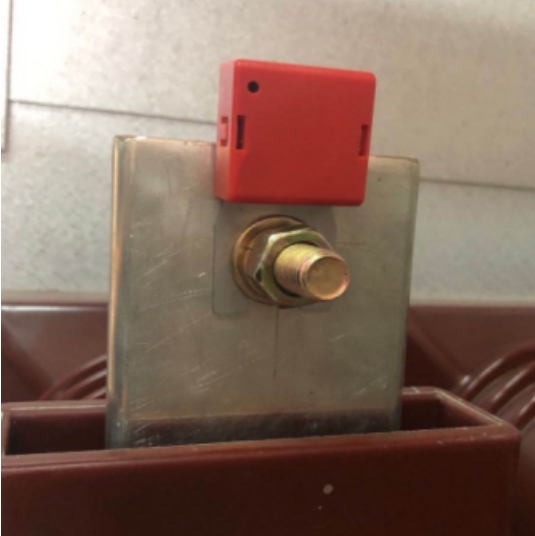

Photos sur le site
