Solutions de surveillance et de gestion de l'énergie des centres de données

Il est nécessaire de surveiller en temps réel et de centraliser la consommation d'énergie dans le centre de données et les données peuvent être affichées sur HMI, et téléchargé dans le système de surveillance de l'alimentation et de l'environnement par RS485 sur l'écran tactile et réalise la surveillance en temps réel de l'ensemble du système de distribution d'énergie. En même temps, il peut réaliser une analyse d'efficacité énergétique pour réduire la consommation d'énergie.

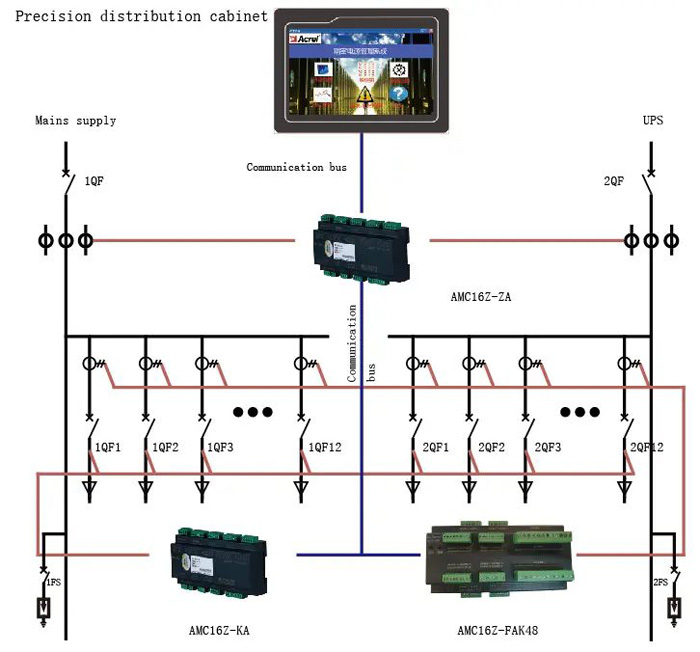

Structure du système de surveillance et de gestion de l'énergie du centre de données Acrel

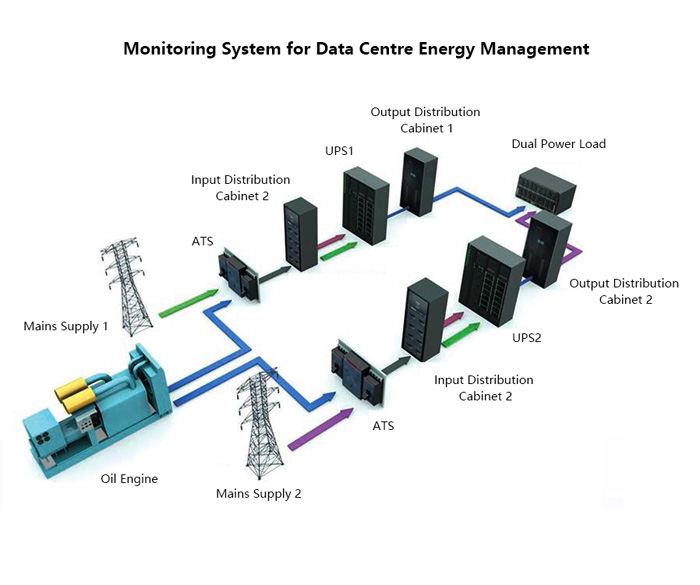

Acrel Data Center Energy Monitoring Management Solution

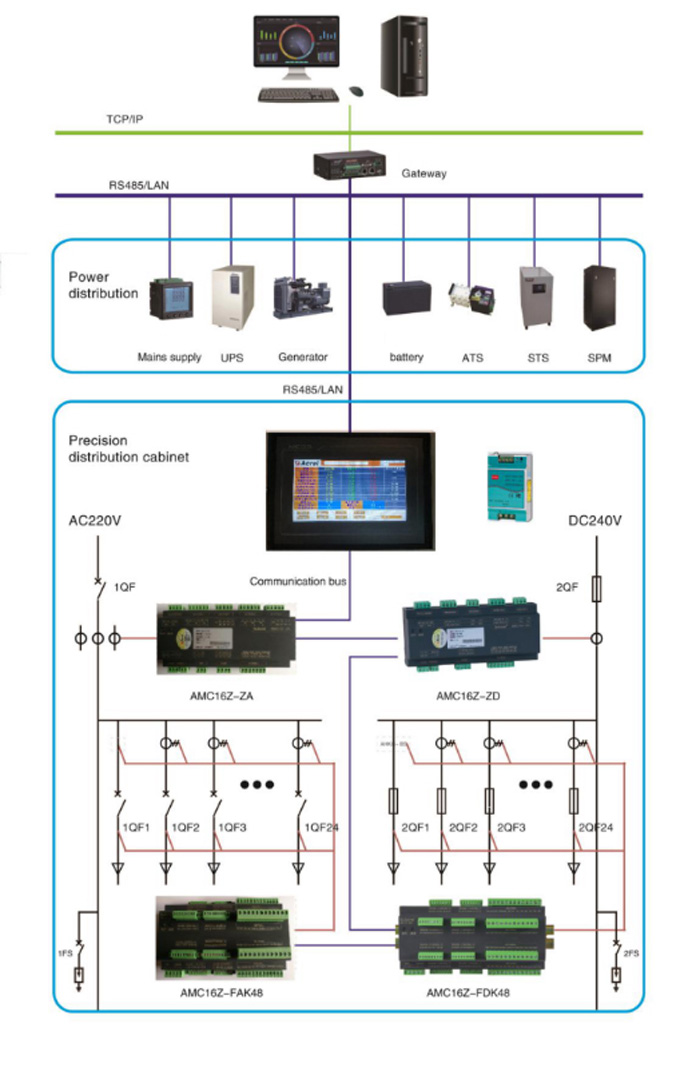

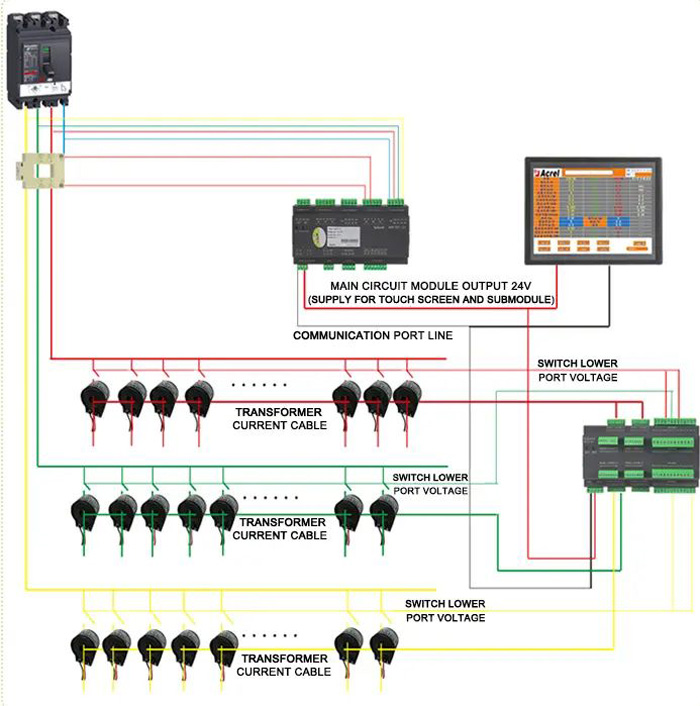

Structure of Acrel Data Center Energy Monitoring & Management System

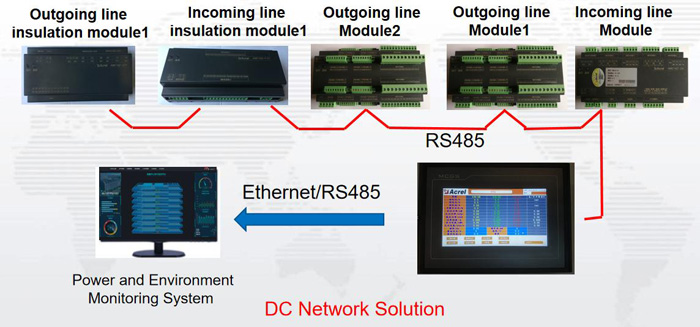

DC Network Solution

Structure of Acrel Data Center Energy Monitoring & Management System

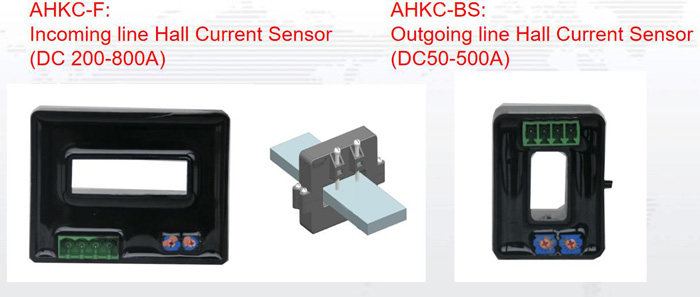

Hall Current Sensor

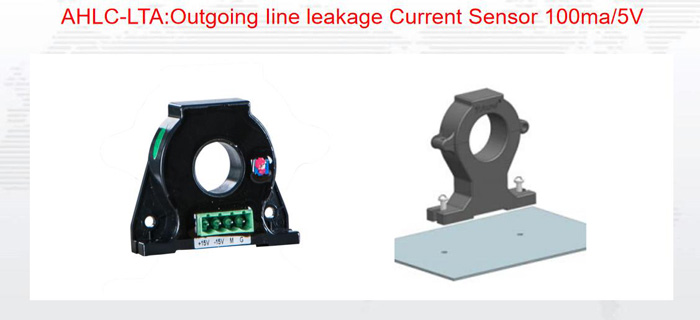

Current Sensor

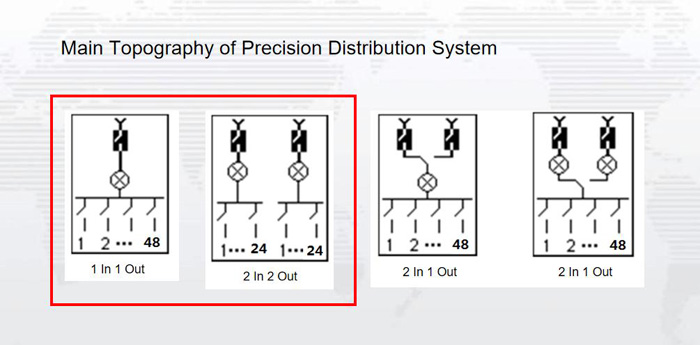

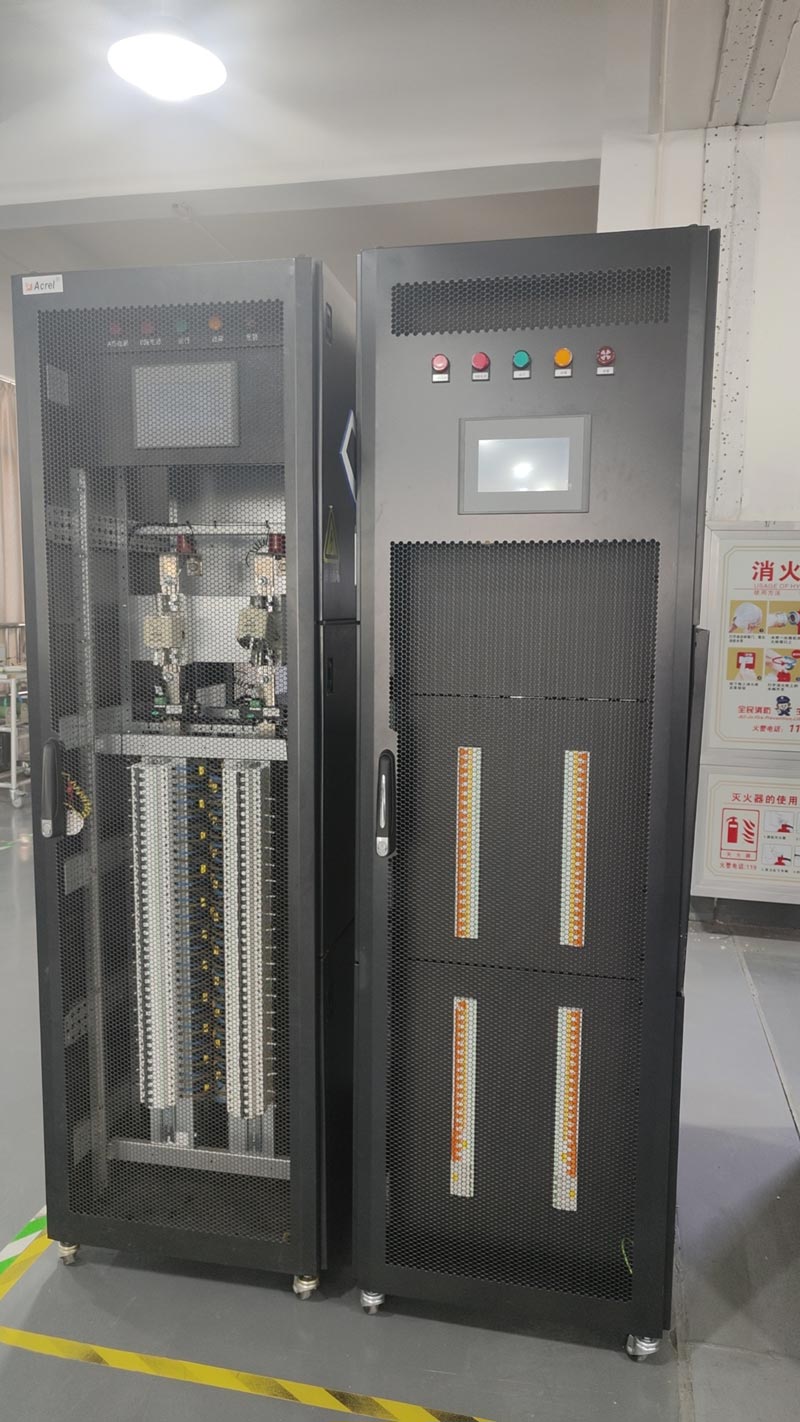

Precision Distribution System

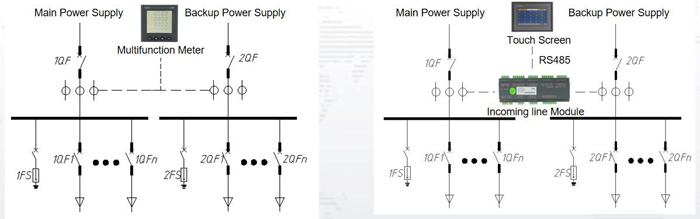

Acrel Power Meter Manufacturers

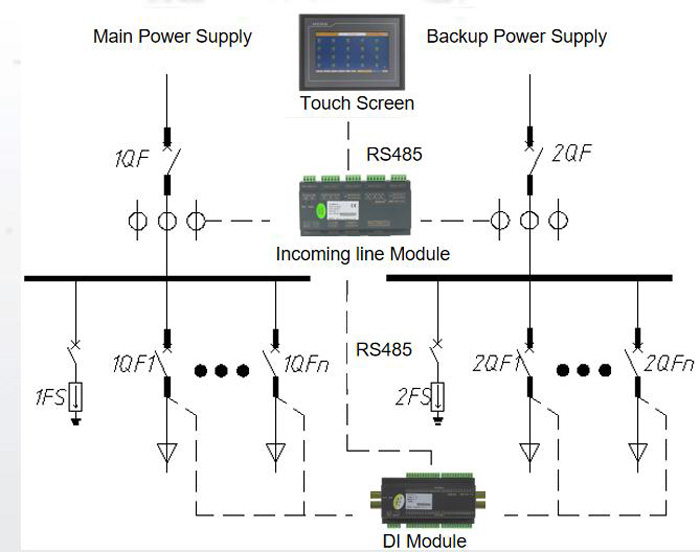

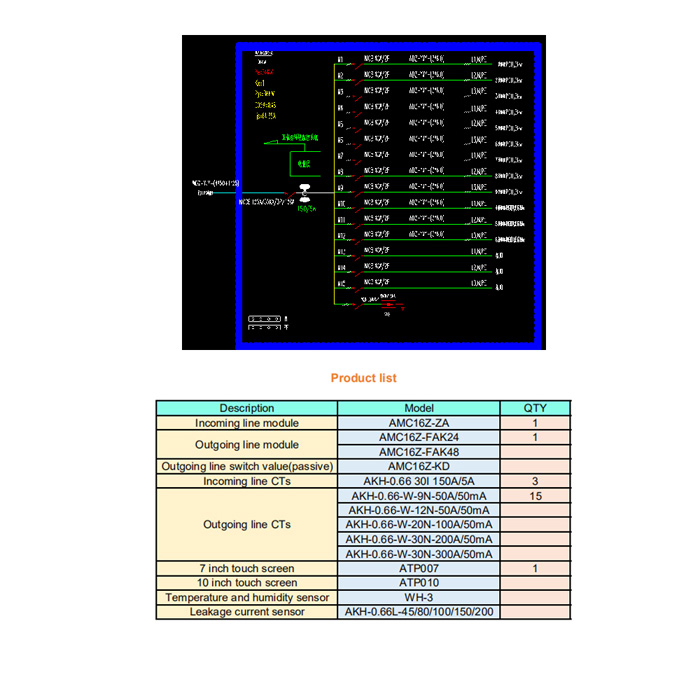

Structure of Acrel Data Center Energy Monitoring & Management System

Sélection de produits du système de surveillance et de gestion de l'énergie du centre de données Acrel

Nom	Pic	Modèle	Fonction principale

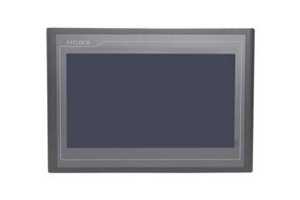

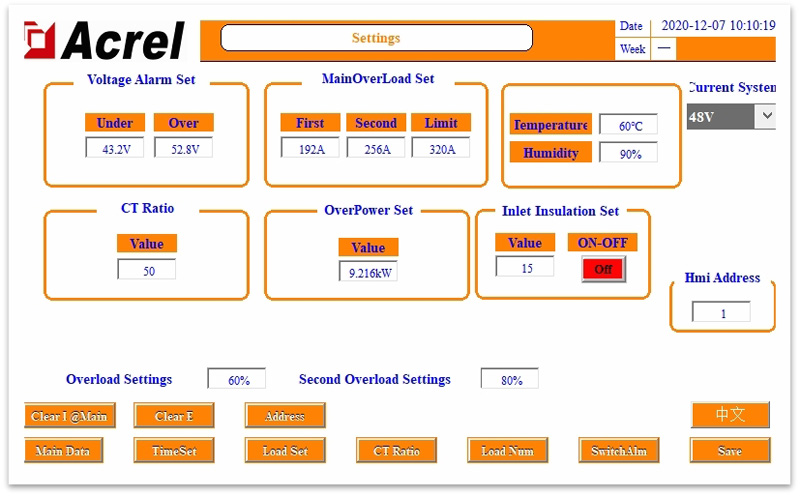

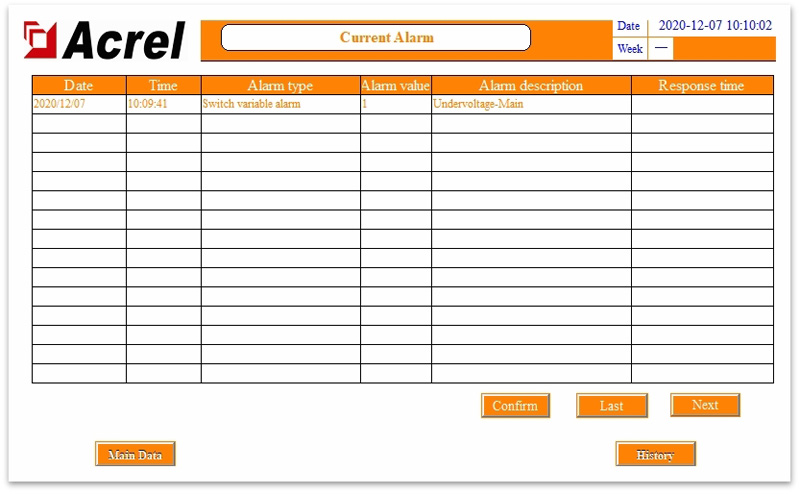

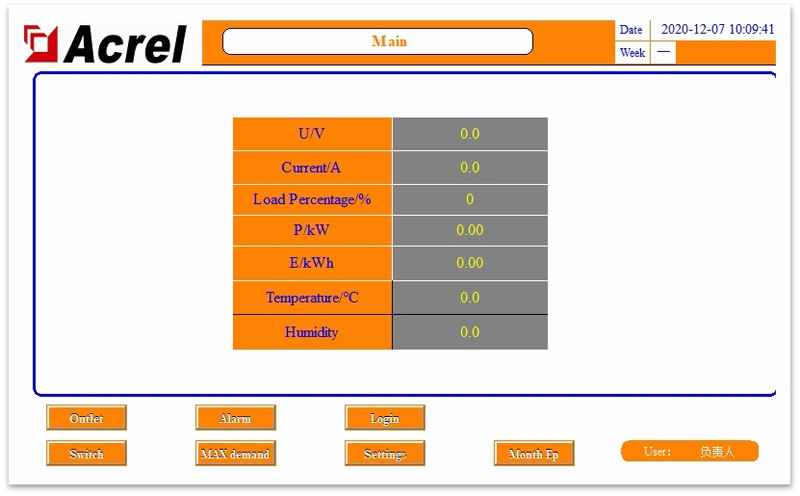

HMI		ATP007kt ATP010kt	1. écran tactile de 7 ou 10 pouces 2. surveillance en temps réel et affichage tension, courant, puissance, énergie, qualité de puissance, état du commutateur, courbe de forme d'onde et ainsi de suite. 3. alarme de dispositif de surveillance, communication et autres paramètres peuvent être configurés sur l'écran. 4. 2 RS485 et 1 interface Ethernet, et les données peuvent être téléchargées par RS485 ou RJ45.

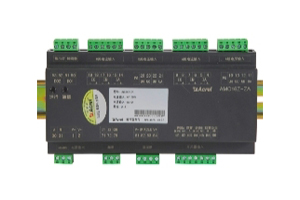

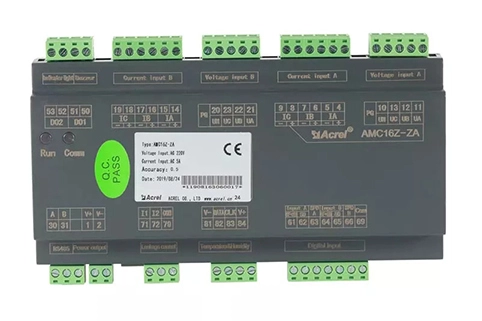

Module de surveillance de la ligne entrante AC		AMC16Z-ZA	1. Installation: Rail DIN 35mm 2. mesure: circuits 3 phases indépendants A B, 6DI2DO,2 courant de fuite, 1 température. Et humidité. 3. Avec alimentation de sortie DC 24V pour module de ligne sortant et écran tactile. 4. Communication: RS485 Modbus RTU

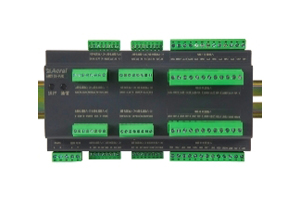

Module de surveillance de la ligne sortante AC		AMC16Z-FAK24 AMC16Z-FAK48	1. Installation: Rail DIN 35mm 2. peut mesurer jusqu'à 16 circuit 3 phase ou 48 circuit monophasé 3. DC24V alimentation 4. Communication: RS485 modbus RTU

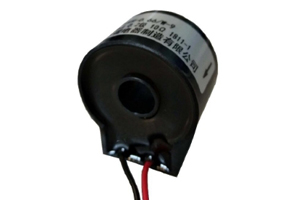

Transformateur de courant de ligne sortant AC		AKH-0.66W	Rapport actuel: 100A/50mA Spécification commune: 100A/50mA

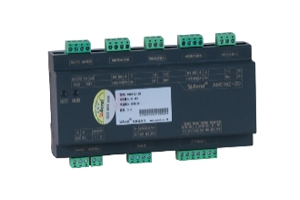

Module de surveillance de ligne entrante DC		AMC16Z-ZD	1. Installation: Rail DIN 35mm 1. mesure: A B circuits indépendants, 6DI2DO,1 temp. Et l'humidité. 2. Avec alimentation de sortie DC 24V pour module de ligne sortant et écran tactile. 3. Communication: RS485 modbus RTU

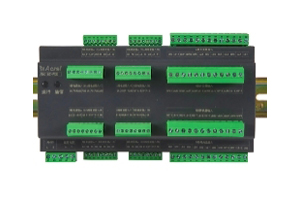

Module de surveillance de la ligne sortante DC		AMC16Z-FDK24 AMC16Z-FDK48	1. Installation: Rail DIN 35mm 2. peut mesurer jusqu'à 48 circuits DC ligne sortante 3. DC24V alimentation 4. Communication: RS485 modbus RTU

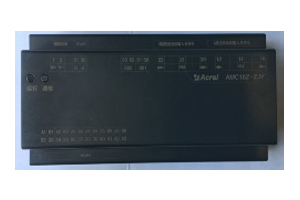

Module de surveillance d'isolation de ligne entrante DC		AMC16Z-ZJY	1. Installation: Rail DIN 35mm 2. Mesurer la résistance d'isolation de la terre du circuit CC indépendant A B du bus principal 3. DC24V alimentation 4. Communication: RS485 modbus RTU

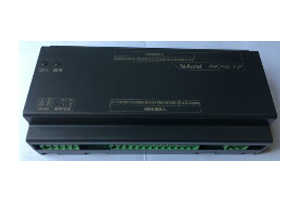

Module de surveillance d'isolation de ligne sortante DC		AMC16Z-FJY	1. Installation: Rail DIN 35mm 2. mesure 24 circuits résistance d'isolation de la terre de la ligne sortante DC

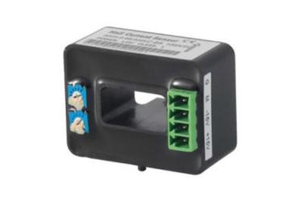

Capteur de courant à effet de hall de ligne sortant DC		AHKC-BS	Rapport actuel: 100A/5V Spécification commune: 100A/5V
