Application spéciale utilisant des compteurs d'énergie avec CTs externes pour le projet de modification de puissance

Résumé:

● Que sont les CTs externes pour un compteur d'énergie?

● Pourquoi avons-nous besoin de compteurs d'énergie avec des CTs externes?

● Comment utiliser les compteurs d'énergie avec des CTs externes?

● Autres compteurs d'énergie avec CTs externes.

Quels sont les CTs externes pour un compteur d'énergie?

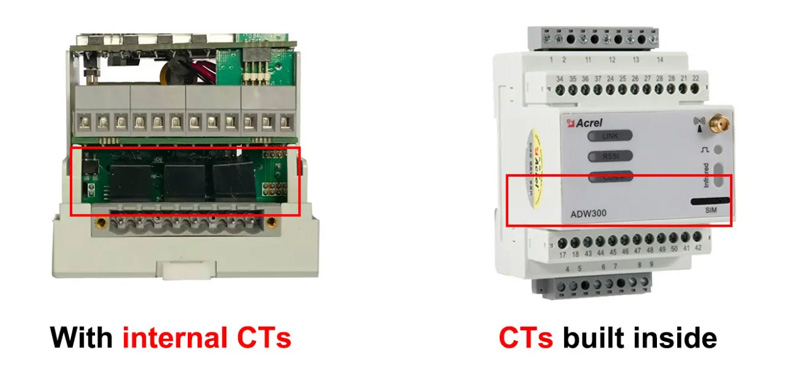

Normalement, pour la plupart des compteurs d'énergie, il y a des CTs (transformateurs de courant) construits à l'intérieur des compteurs d'énergie. Ainsi, la plupart des compteurs d'énergie sont avec des CTs internes comme l'image sur la droite.

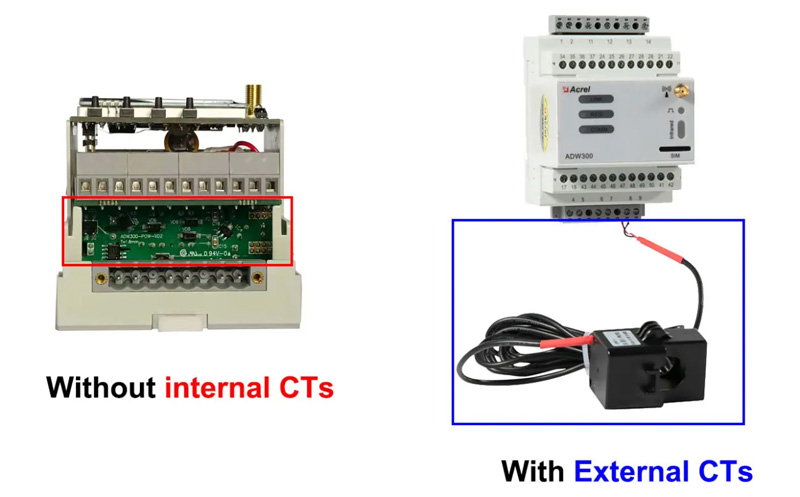

Les CTs externes pour les compteurs d'énergie, en revanche, ne sont que des CTs qui étaient à l'origine à l'intérieur des compteurs d'énergie et ont été emmenés à l'extérieur et ont servi de CT externe. Assez littéralement, non?

Pourquoi avons-nous besoin de compteurs d'énergie avec des CTs externes?

Alors, naturellement, il y a une question: pourquoi nous avons besoin de tels compteurs d'énergie avec des CTs externes? Cela doit être fait à des fins pratiques.

La toute première raison est que nous pouvons utiliser ce type de compteurs d'énergie pour réaliser une sorte d'application spéciale. Et cette application spéciale dite consiste à installer des CTs externes de compteurs d'énergie sur les câbles de sortie de courant secondaire d'autres CT qui étaient déjà sur place.

Pour ce type d'application, le courant nominal des circuits principaux dont nous avons besoin pour mesurer les données électriques comme le kWh, le courant, la tension et etc. sont normalement grands (prenez 1000A CA par exemple) et n'a pas permis d'éteindre l'alimentation pour les installer. Évidemment, il ne sera pas possible d'installer les CT sur les circuits principaux avec 1000A AC sans arrêter l'alimentation.

Alors, il y a une pensée, pourquoi ne pas acquérir le signal de courant à partir du câble de sortie des CTs déjà sur le site de travail? (Étant donné que cette application est couramment utilisée dans le projet de modification de puissance, il y aura donc toujours des CTs à jumeler avec des compteurs d'énergie sur le site de travail précédent pour mesurer les circuits principaux de grand courant)

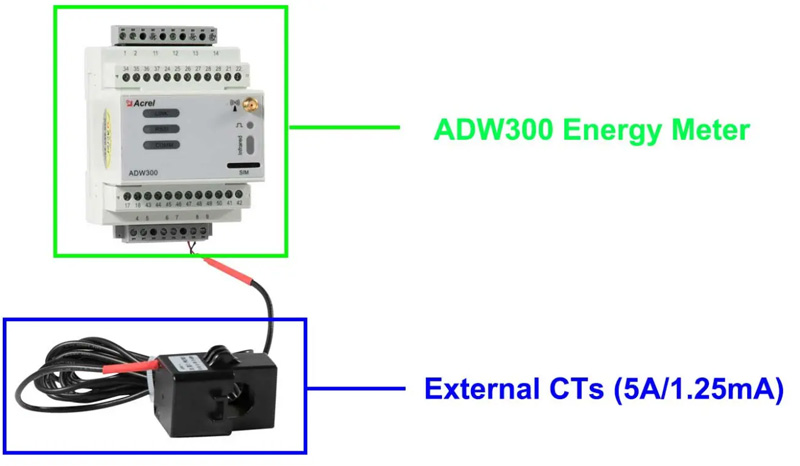

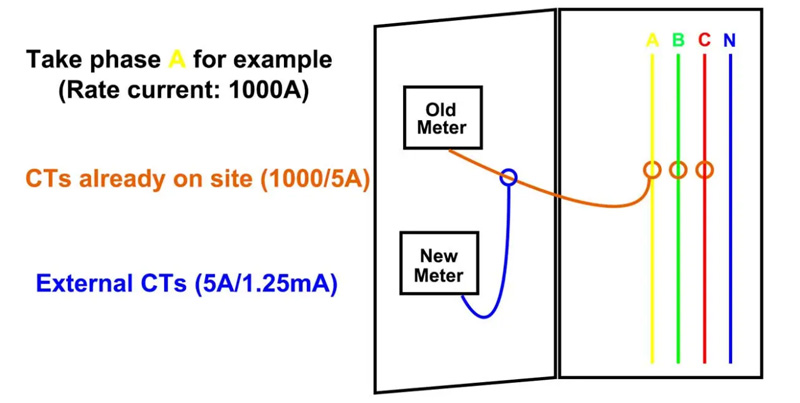

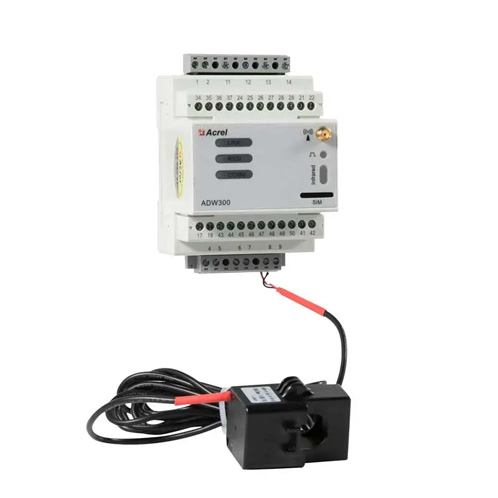

Et quel est le ratio actuel des TC de chantier précédents? Puisque nous avons un circuit principal avec un courant nominal de 1000A AC, alors normalement nous utiliserons des CTs 1000A/5A et le rapport est de 1000/5 = 200. Donc, si le courant en temps réel des circuits principaux est de 800A AC (courant en temps réel non évalué), alors la sortie de courant secondaire des CT déjà sur le site de travail sera 800/200 = 4A AC. Et nous devons obtenir le signal actuel du câble de sortie de courant secondaire des CTs de chantier, alors quel est le rapport actuel des CTs externes associés à un compteur d'énergie supplémentaire pour la modification de puissance? Ce serait naturellement 5A/-mA, n'est-ce pas? (prenez 5A/1,25mA par exemple) L'image ci-dessous est unCompteur d'énergie AcrelAvec des CTs externes de rapport de courant 5A/1,25mA

Comment utiliser les compteurs d'énergie avec des CTs externes

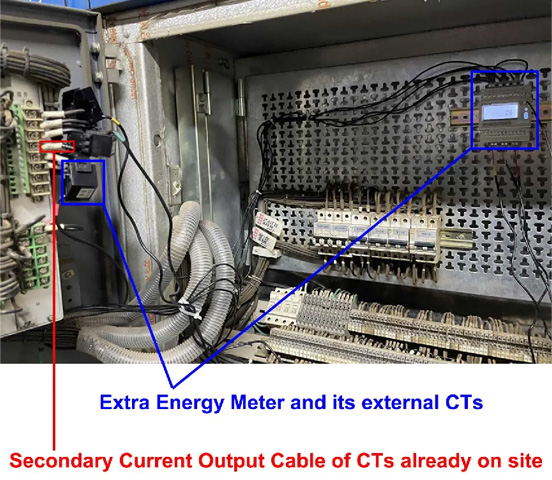

Pour l'instant, cette question sera vraiment simple, nous avons juste besoin d'installer les CTs externes du compteur d'énergie pour la modification sur le câble de sortie de courant secondaire des CTs déjà sur le site de travail précédent. Cela résoudra deux problèmes, bien que le courant du circuit principal soit vraiment important, mais le courant de sortie secondaire des CT sur le site était suffisamment faible (pas plus que 5A AC) pour installer directement nos soi-disant CTs externes. Et puisque ce type de CTs externes sont généralement de type noyau divisé, nous avons juste besoin de le serrer sans changer de câblage du site de travail.
