Solution de surveillance et de gestion de la consommation d'énergie de la station de base

Solution Télécharger

Il est nécessaire de mesurer et de surveiller les paramètres électriques et de mesurer l'énergie du côté CA de la station de base de la tour, comme le réseau national, le diesel, le climatiseur, l'éclairage, l'alimentation électrique, etc. Du côté DC, il est nécessaire de surveillerCompteur électrique DCParamètres et mesurer l'énergie tels que les appareils de communication de station de base, les batteries et autres appareils fonctionnant sous une alimentation 48V. Les données peuvent être téléchargées en temps réel par RS485.

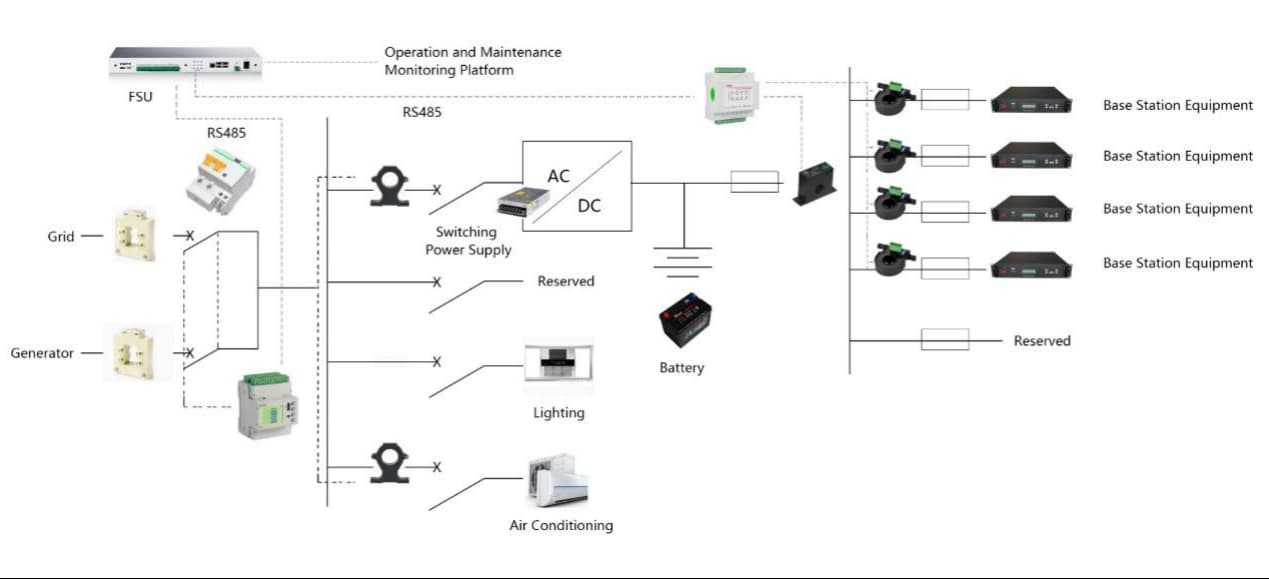

Acrel Meter Pue Data Center Structure

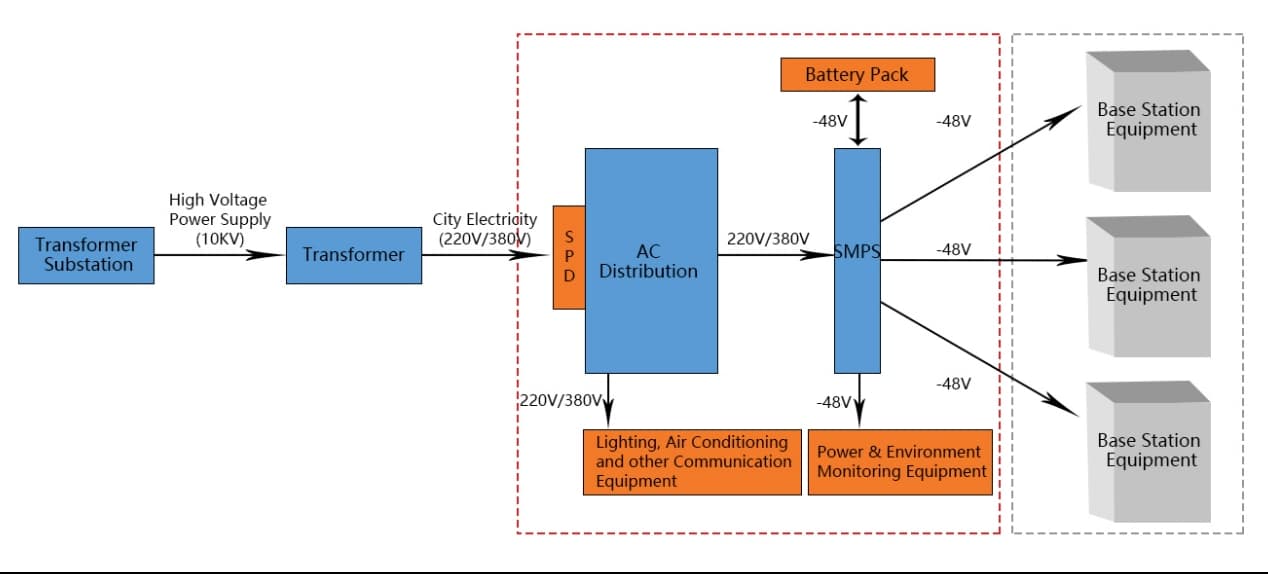

Acrel Pue Data Center Structure

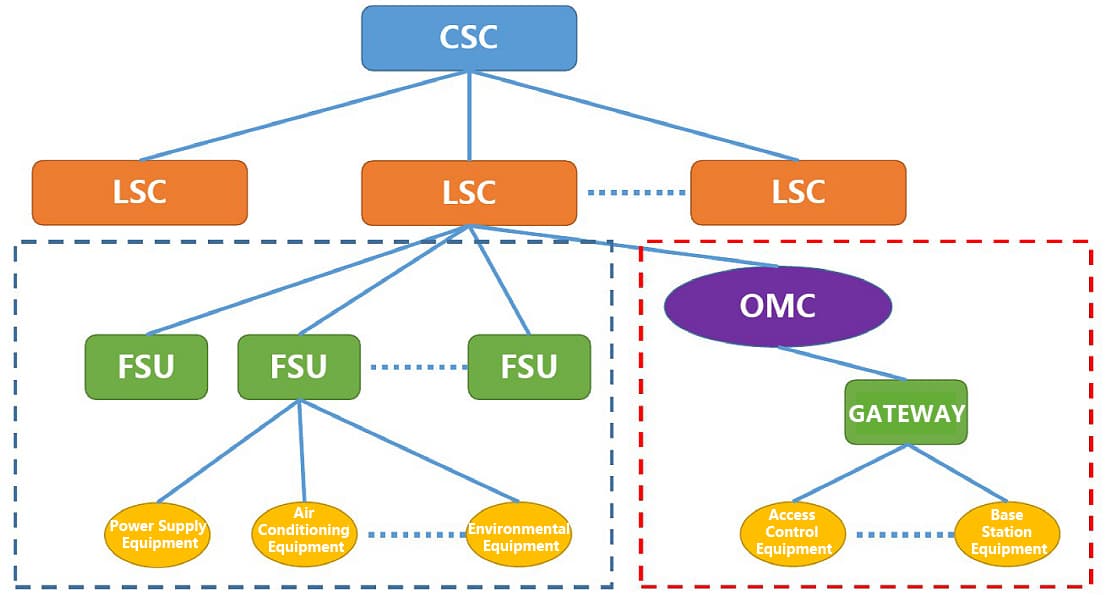

Pue Data Center Structure

Fonctions principales du compteur intelligent Acrel dans la station de base

Mesure: multi-circuits tension, courant, puissance, énergie et autres paramètres électriques.
Communication:RS485 Modbus-RTU,NB ou 4G
Certificat: Avec CE et IEC
Précision: 0.5s ou 1

Sélection du produit du compteur intelligent Acrel dans la station de base

Nom	Image	Modèle	Fonction principale
Compteur d'énergie AC Multi circuits		DTSD1352-xSyD	1. Installation: Rail DIN 35mm
			2. X circuits 3 phases et Y entrée CA monophasé, CTs externe, 50/60Hz
			3. mesure: tension, courant, puissance, énergie et autres paramètres
			4. Communication:RS485 Modbus RTU
Compteur d'énergie DC Multi circuits		AMC16-DETT	1. Installation: Rail DIN 35mm
			2. 6 circuits d'entrée DC,-48V entrée de tension, entrée de courant par capteur de courant à effet hall de sortie 5V
			1. mesure: DC tension, courant, puissance, énergie et autres paramètres
			2. avec alimentation électrique intérieure ± 12V pour capteur de courant à effet hall
			3. Communication:RS485 Modbus RTU
Compteur d'énergie sans fil		ADW350
			2. 3 circuits DC d'entrée ou 1 circuit 3 phase AC entrée
			3. mesure: tension, courant, puissance, énergie et autres paramètres
			4. Communication:NB ou 4G
Capteur Hall		AHKC	Ratio:1000A/5V
			Spécification commune: 1000A/5V
