Combien de méthodes de câblage sont là pour les compteurs électriques triphasés?

Il existe diverses méthodes de câblage pour les compteurs électriques en raison de différents types. Ceux-ci comprennent le câblage du compteur monophasé, le câblage du compteur triphasé, le câblage direct et le câblage du transformateur de tension. Parmi ceux-ci, le câblage du compteur triphasé est relativement complexe. Jetons un coup d'oeil à la façon de câbler un compteur électrique triphasé.

Méthodes de câblage pour les compteurs électriques triphasés

Il existe deux méthodes principales pour le câblage des compteurs électriques triphasés. La première méthode est la suivante: connectez l'entrée aux bornes 1, 4 et 7 et la sortie aux bornes 2, 5 et 8. Il est essentiel de connecter correctement les bornes d'entrée et de sortie pour éviter de les inverser. La deuxième méthode pour le câblageCompteur électrique triphaséImplique l'utilisation de transformateurs de courant pour abaisser les courants élevés à un niveau plus sûr avant qu'ils n'entrent dans le compteur.Dans cette configuration, les bornes 1, 4 et 7 doivent être connectées aux bornes S1 de trois transformateurs de courant, et les bornes S2 des transformateurs de courant doivent être connectées à la terre. Quelle que soit la méthode de câblage, connectez toujours les fils entrants avant de connecter les fils sortants.

En général, il existe deux types de circuits de câblage: le circuit de tension et le circuit de courant. Le principe est que la bobine de courant est connectée en série avec la charge, tandis que la bobine de tension est connectée en parallèle avec la charge.

La principale différence visuelle entre un compteur triphasé et un compteur monophasé est que le compteur triphasé a plusieurs bornes de connexion. Ce compteur est couramment utilisé dans les circuits fournissant à la fois de l'énergie et de l'éclairage.

Différences entre le câblage monophasé et triphasé

• Deux fils monophasés: 1 fil sous tension et 1 fil neutre.

• Trois fils monophasés: 1 fil sous tension, 1 fil neutre et 1 fil de terre.

• Quatre fils triphasés: 3 fils sous tension et 1 fil neutre.

• Cinq fils triphasés: 3 fils sous tension, 1 fil neutre et 1 fil de terre.

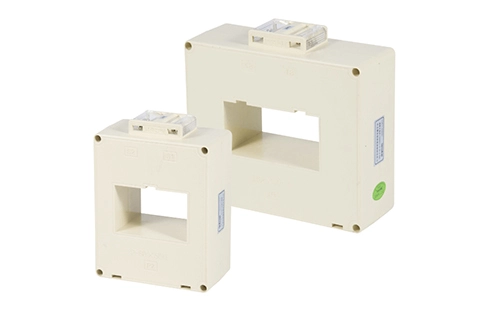

Pourquoi utiliser des transformateurs de courant pour les compteurs électriques triphasés

Pour les courants inférieurs à 100A, les transformateurs de courant ne sont pas nécessaires. Cependant, pour les courants supérieurs à 100A, les transformateurs de courant sont nécessaires pour réduire le courant élevé à un niveau inférieur avant qu'il n'entre dans le compteur. Ceci est pour éviter d'endommager le compteur et sert de protection du transformateur dans le système d'alimentation.
