Système de surveillance de la puissance dans le stade de Ndola, Zambie

Résumé:Le système électrique basse tension du stade comprend onze sous-systèmes. Parmi ceux-ci, le système de surveillance de l'alimentation, faisant partie intégrante du système électrique basse tension du stade, fonctionne généralement de manière indépendante. Il est intégré au système de protection incendie et au système d'éclairage intelligent pour garantir la stabilité et la sécurité du stade tout au long des événements.

Mots-clés:Intégration du système; compteur de puissance intelligent; système de surveillance de puissance; sécurité électrique

01 Aperçu du projet

Le stade Ndola d'Aid Zambia est un stade national pouvant accueillir 40,000 personnes. Le stade est situé à côté de l'autoroute A3 dans la banlieue de Ndola. Il couvre une superficie totale de 203,300 mètres carrés, avec une superficie totale de construction de 452,080 mètres carrés, 4 étages au-dessus du sol et une hauteur de bâtiment de 55.80 mètres. Il dispose d'un total de 27 armoires de distribution d'énergie basse tension et 116 circuits de distribution d'énergie.

02 Principales utilisations du relais de courant résiduel

Le Acrel-2000 système de surveillance de l'alimentation a été mis en œuvre pour fournir un soutien complet à l'exploitation efficace du stade de Ndola en Zambie. Ce système sophistiqué englobe un total de 112 circuits individuels, chacun méticuleusement surveillé pour assurer des performances et une fiabilité optimales. Pour faciliter cela, une portée de compteurs a été stratégiquement installée sur l'armoire de distribution de puissance. Ces compteurs comprennent les compteurs de puissance multifonctionnels de la série ACR et de la série PZ, qui sont spécialement conçus pour offrir des mesures précises et détaillées des paramètres électriques. En utilisant ces appareils avancés, le système Acrel-2000 garantit que la consommation d'énergie du stade est surveillée avec une grande précision, améliorant ainsi la gestion de l'énergie et contribuant à l'efficacité globale des opérations du stade.

Conformément au concept de conception original et au scénario d'application pratique, le système de surveillance de puissance est structuré avec une architecture à trois niveaux. Au niveau fondamental, la couche d'équipement de terrain est méticuleusement construite à l'aide de compteurs multifonctionnels qui sont stratégiquement placés sur les armoires de distribution d'énergie basse tension. Ces compteurs sont chargés de collecter divers paramètres électriques et de transmettre ensuite les données recueillies via le bus RS485, assurant un flux d'informations transparent.

En montant dans la hiérarchie, la couche de gestion de la communication sert de lien pivot entre la couche d'équipement de terrain et la couche supérieure de gestion de contrôle de station. Cette couche est composée d'une suite de composants essentiels logés dans l'armoire de communication, y compris des serveurs de communication qui agissent comme les hubs centraux pour l'échange de données, convertisseurs photoélectriques qui facilitent la transition entre les signaux électriques et les signaux optiques, et commutateurs Ethernet industriels qui maintiennent une connectivité réseau robuste et fiable. Ensemble, ces éléments garantissent que les données de l'équipement de terrain sont relayées efficacement et avec précision vers les couches supérieures.

Au sommet de cette hiérarchie structurée se trouve la couche de gestion de contrôle de la station, où l'équipement critique tel que l'hôte de surveillance, l'alimentation UPS, et divers écrans sont stratégiquement installés dans la boîte de collecte de communication située dans la salle de surveillance. Cette couche est responsable de la supervision et de la gestion globales du système de surveillance de l'alimentation, fournissant des fonctionnalités de visualisation, d'analyse et de contrôle des données en temps réel. L'hôte de surveillance traite les données entrantes, permettant aux opérateurs de prendre des décisions éclairées, tandis que l'alimentation UPS garantit un fonctionnement ininterrompu même pendant les pannes de courant. Les écrans offrent une interface conviviale, permettant une surveillance facile et une réponse rapide à toute anomalie ou problème pouvant survenir dans le réseau de distribution d'énergie.

En résumé, cette architecture à trois niveaux du système de surveillance de l'alimentation assure une approche complète et efficace de la gestion et de la supervision de la distribution électrique au sein d'une installation, combinant la robustesse de la collecte de données sur le terrain avec l'intelligence de la gestion et du contrôle centralisés.

La collection de paramètres électriques de la boucle entrante du système de distribution d'énergie à basse tension adopte le compteur de puissance ACR330ELH, qui peut mesurer tous les paramètres de puissance conventionnels, tels que la tension triphasée, courant, puissance active, puissance réactive, facteur de puissance, fréquence, énergie active, Et il peut surveiller divers paramètres de qualité du réseau électrique tels que les composants harmoniques de tension et de courant 2 à 31, le degré de déséquilibre du courant et de la tension. Cet instrument a 4 photoélectriques iContacts d'entrée de l'interrupteur de solation, ces contacts peuvent coopérer avec le disjoncteur intelligent pour réaliser la surveillance du commutateur de signal à distance du circuit. Cette série de compteurs de puissance réseau est principalement utilisée dans l'automatisation des sous-stations, l'automatisation des réseaux de distribution, la surveillance de l'alimentation résidentielle, l'automatisation industrielle, les systèmes de gestion de l'énergie et les bâtiments intelligents.

Le circuit de sortie adopte le compteur de puissance de la série PZ80L, qui complète principalement la mesure du courant triphasé et la détection du signal de l'interrupteur. La conception du circuit pour les performances et les magasins utilise la série de compteurs ACR120EL, basée sur la détection du courant triphasé et des signaux de commutation, ainsi que toutes les fonctions conventionnelles de mesure des paramètres de puissance et de mesure d'énergie.

03 Produits connexes

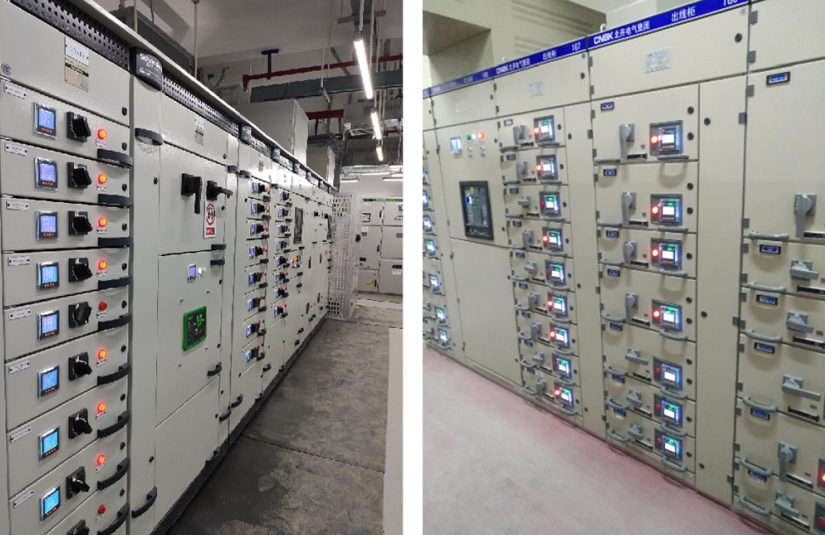

04 Photos sur le site

05 Résumé

Dans le domaine de l'infrastructure de distribution d'électricité moderne, l'importance d'assurer la sécurité électrique ne peut être surestimée. Le système de surveillance de la puissance Acrel-2000, tel que détaillé dans cet article, a été mis en œuvre avec succès au stade Ndola. Ce système sophistiqué est conçu pour faciliter la surveillance en temps réel de la consommation électrique associée aux circuits de distribution de puissance de la station de distribution électrique du stade. Il va au-delà du simple affichage de la consommation d'énergie du circuit; il intègre des capacités avancées de communication réseau, lui permettant de s'interfacer de manière transparente avec les machines et les ordinateurs de gestion des communications pour former un système complet de surveillance de l'alimentation.

Le système Acrel-2000 analyse et traite méticuleusement la vaste gamme de données qu'il recueille, garantissant que l'état opérationnel de chaque boucle de distribution d'énergie est présenté en temps réel. Il est équipé d'une variété de fonctionnalités intuitives, y compris une boîte de dialogue d'alarme contextuelle, des invites vocales et des voyants d'alarme SMS, qui améliorent collectivement les mécanismes d'alerte du système. En outre, il a la capacité de générer une large gamme de rapports d'énergie électrique, de courbes d'analyse et de représentations graphiques, facilitant ainsi la lecture à distance des compteurs et l'analyse approfondie et la recherche des modèles de consommation d'énergie électrique.

La robustesse et la fiabilité du système Acrel-2000 sont évidentes dans son fonctionnement stable, ce qui en fait un atout inestimable pour les bâtiments publics à grande échelle. Il fournit une base vraie et fiable pour résoudre les problèmes électriques, garantissant que la sécurité de la distribution d'énergie est maintenue à tout moment. Ce système améliore non seulement l'efficacité de la gestion de l'alimentation, mais contribue également de manière significative à la sécurité globale et à la durabilité du réseau de distribution d'énergie au stade Ndola.
