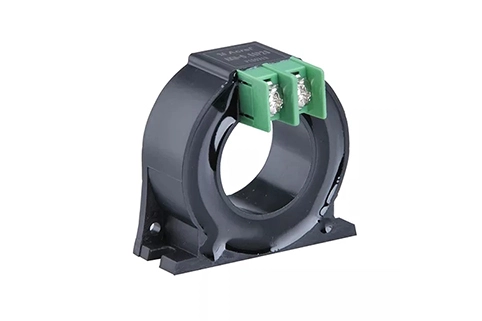

Transformateur de courant

Applications du transformateur de courant

Pour mesurer le courant dans un autre circuit, utilisez un transformateur de courant (CT). La surveillance du réseau électrique transnational des lignes à haute tension se fait dans le monde entier via des CT. Un CT est fait pour mesurer le courant dans son enroulement primaire et produire un courant alternatif dans son enroulement secondaire qui est proportionnel à ce courant.

Structure des transformateurs de courant

Un noyau de fer magnétique, un enroulement primaire enroulé sur ce noyau et un enroulement secondaire enroulé sur cet enroulement primaire dans le sens opposé constituent les trois principaux composants d'un transformateur de courant. Le noyau de fer magnétique subit un flux magnétique en raison du courant circulant à travers l'enroulement primaire. L'enroulement secondaire subit une tension induite due au flux magnétique présent dans le noyau. Du fait que le courant circulant dans le circuit secondaire est opposé à la direction d'enroulement, l'instrument de mesure connecté en parallèle à l'enroulement secondaire produit un flux magnétique dans le noyau de fer magnétique dans la direction opposée. Le flux magnétique produit par le courant circulant à travers l'enroulement primaire est équilibré par ce flux magnétique. Pour cette raison, le secondaire du courant se termine.
