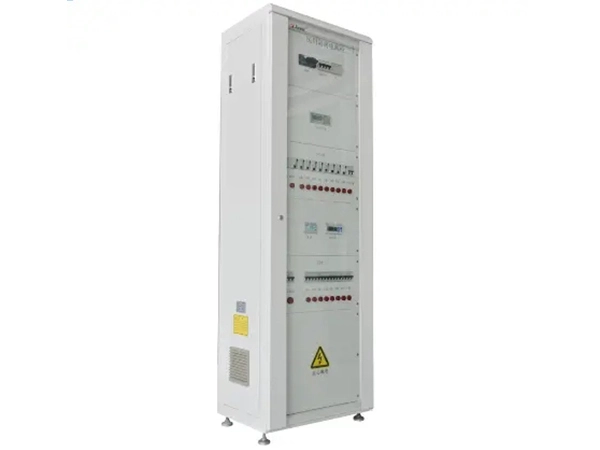

Cabinet de puissance isolé GGF IT médical

Convient pour le système de distribution d'énergie dans l'emplacement médical du groupe 2
Utilisation de la plaque d'acier laminée à froid Q235A
Ventilateur de refroidissement
Divers types d'installation
Niveau de protection IP31
IEC60364-7-710:2016; IEC 61439-2:2011

Drawings Features Specifications

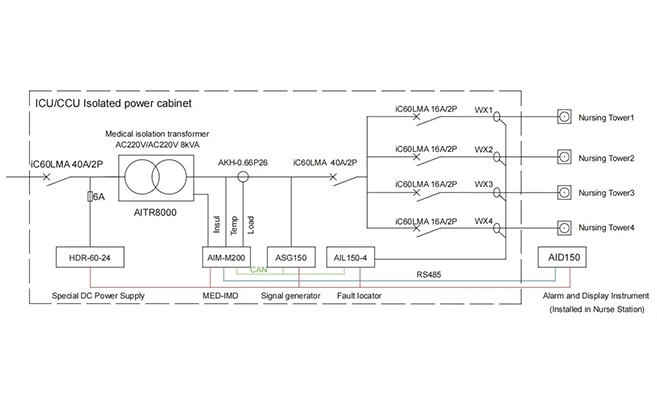

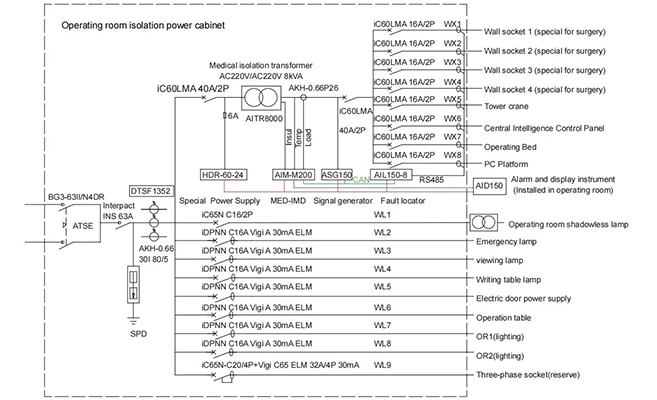

Dessins de l'armoire électrique isolée GGF Medical IT

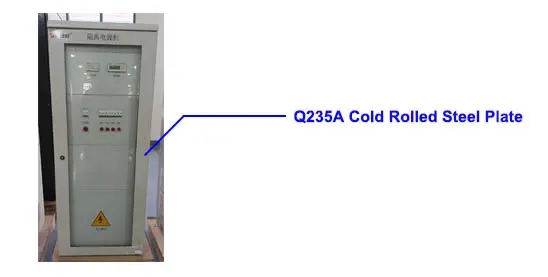

Utilisation de la plaque d'acier laminée à froid Q235A

● Classe A

● Au-dessus de 40 ℃

Using Q235A Cold Rolled Steel Plate

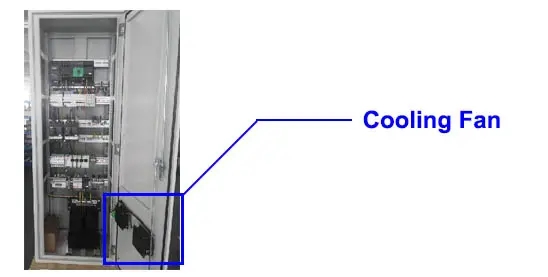

Ventilateur de refroidissement

● Type de louveur

● Faible niveau de bruit

Cooling Fan

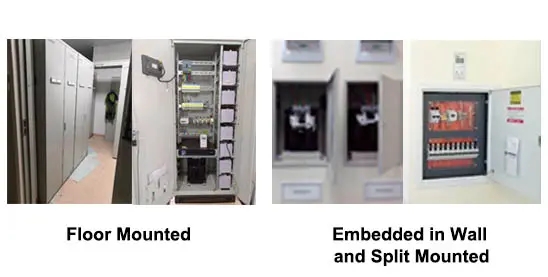

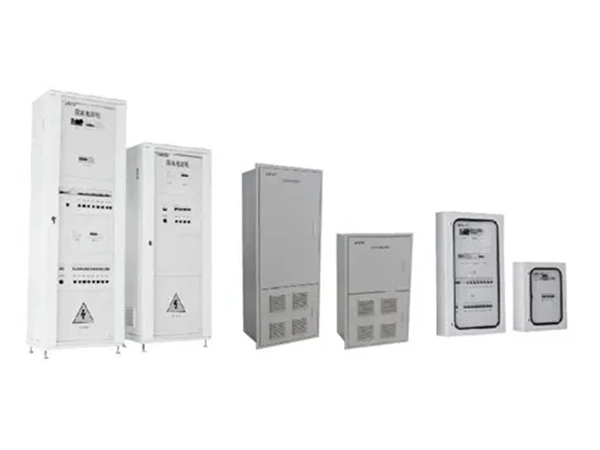

Divers types d'installation

● Embarqué dans le mur

● Monté au sol

● Split monté

Configuration/Modèle	GGF-O6X	GGF-O8X	GGF-O6XL	GGF-O8XL	Remarque
Transformateur d'isolement	AITR6300	AITR8000	AITR6300	AITR8000
Double dispositif de commutation de puissance	Configuration facultative
Moniteurs d'isolation	AIM-M100(AIM-M10)		AIM-M200		Systèmes informatiques
Générateur de signal d'essai	-		ASG150
Localisateur de défauts d'isolation	-		AIL150-8
Alimentation DC	ACLP10-24		HDR-60-24
Transformateur de courant	AKH-0.66 40I 75/5 、 AKH-0.66P26
Disjoncteur	IC60LMA 40A/2P 、 iC60LMA 16A/2P 、 iC60LMA 20A/2P
Instrument d'alarme et d'affichage	AID120(AIM-M100)/AID10(AIM-M10) (Installé à côté du panneau d'intelligence)		AID150 (Installé à côté du panneau d'intelligence)
Circuits d'alimentation	8 × AC220V				Systèmes TN
	1 × AC380V 、 8 × AC220V
Protecteur de surtension	PR20 20KA 3P N
Compteur multifonction	DTSF1352
Dispositifs de protection à courant résiduel	Courant de fonctionnement ≤ 30mA(Type A)

Paramètres techniques	GGF-IXG	GGF-IXQ	GGF-IXF	GGF-OXG	GGF-OXQ	GGF-OXF
Tension évaluée	220V AC			380V/220V AC
Capacité évaluée	3.15/5/6.3/8/10kVA		-	3.15/5/6.3/8/10		-
Fréquence évaluée	50/60Hz
Circuit de distribution	Systèmes informatiques: 4 ou 5 AC220V (peut être personnalisé)			Systèmes informatiques: 8 AC220V (peut être personnalisé)
	-			Systèmes TN-S: 1 AC380V,8 AC220V
Niveau de protection	IP31	IP34D		IP31	IP34D
Installation	Étage-debout	Embarqué		Étage-debout	Embarqué
Entrées et sorties	Bas	À la fois en bas et en haut Avoir des lignes d'accès		Inlet inférieur et Sortie inférieure	À la fois en bas et en haut Avoir des lignes d'accès
Communication	Interface RS485, protocole Modbus-RTU
