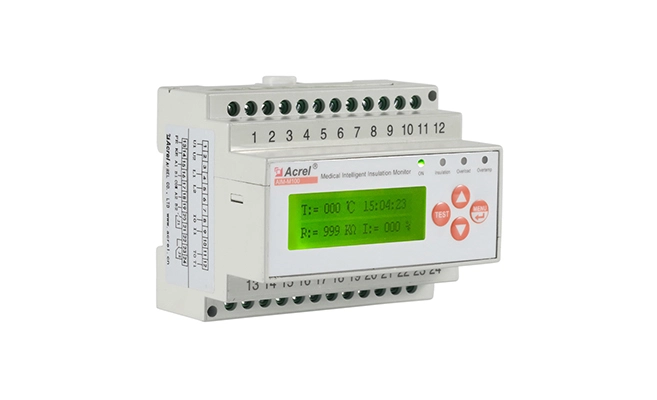

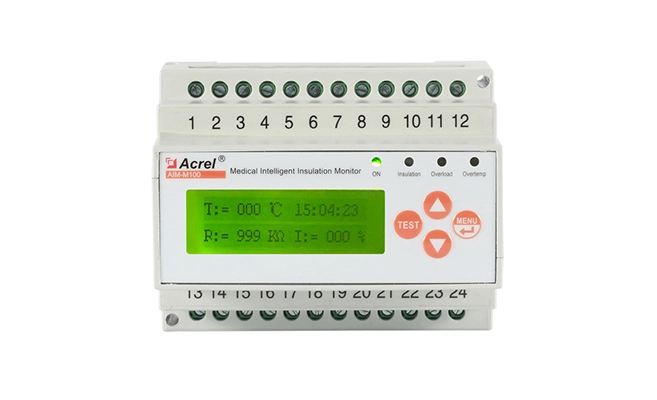

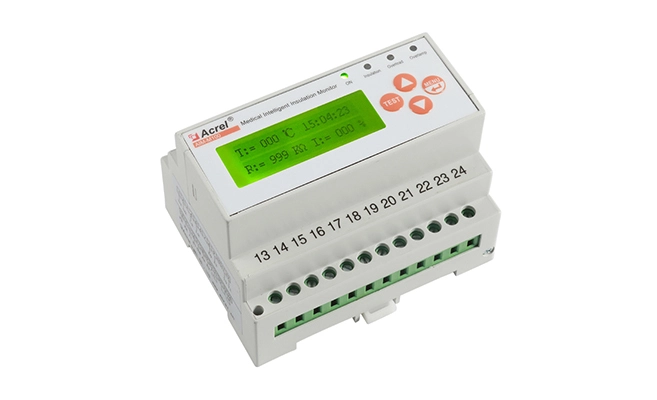

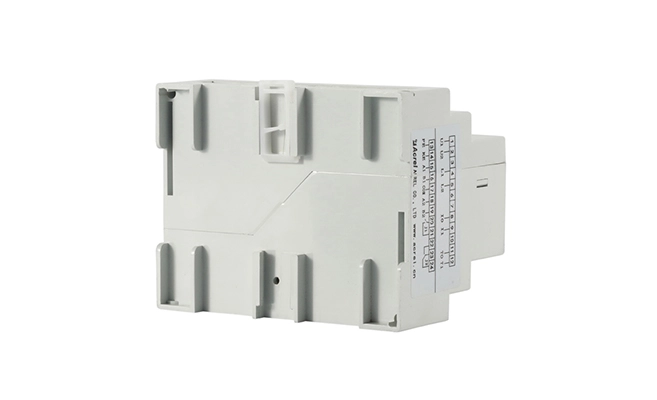

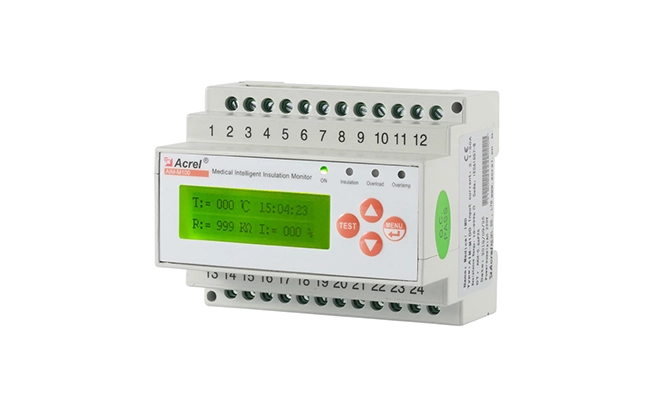

Compteur isolé médical AIM-M100

Drawings Specifications

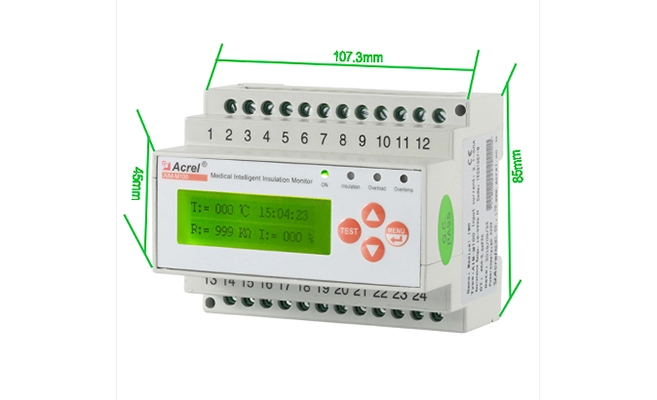

Dessins du compteur isolé médical AIM-M100

Puissance AUX	Tension	AC220V ± 10%	Surveillance de la température	Résistance thermique	2 Pt100
Puissance AUX	Consommation de puissance	≤ 5VA		Gamme de mesure	-50 ~ + 200 ℃
Surveillance d'isolation	Gamme de mesure de résistance	10 ~ 999kΩ		Gamme de valeur d'alarme	0 ~ + 200 ℃
	Valeur de réponse	50 ~ 999kΩ	Alarme	Mode de sortie	1 Relais
	Incertitude relative	± 10%	Sortie	Classement des contacts	AC 250V/3A
	Incertitude relative	± 10%		Classement des contacts	DC 30V/3A
	Temps de réponse	≤ 3s	Environnement	Température de fonctionnement	-10 ~ + 55 ℃
	Capacité de fuite du système admissible Ce	≤ 5uF		Température de transport	-25 ~ + 70 ℃
	Tension de mesure Um	≤ 12V		Température de stockage	-25 ~ + 70 ℃
	Mesure du courant Im	≤ 50uA		Humidité relative	5%-95%, pas de condensation
	Impédance Zi	≥ 200kΩ		Altitude	≤ 2500m
	Résistance interne DC Ri	≥ 240kΩ	Degré IP		IP30
	Tension continue étrangère autorisée Ufg	≤ DC280V	Degré de tension d'impulsion/pollution évalué		4KV/Ⅲ
Surveillance du courant de charge	Mesure de la valeur	2.1 ~ 50A	EMC		IEC 61326-2-4
	Valeur d'alarme	5 ~ 50A	Communication		RS485(Modbus-RTU)
	Précision de mesure	± 5%	Communication		RS485(Modbus-RTU)
