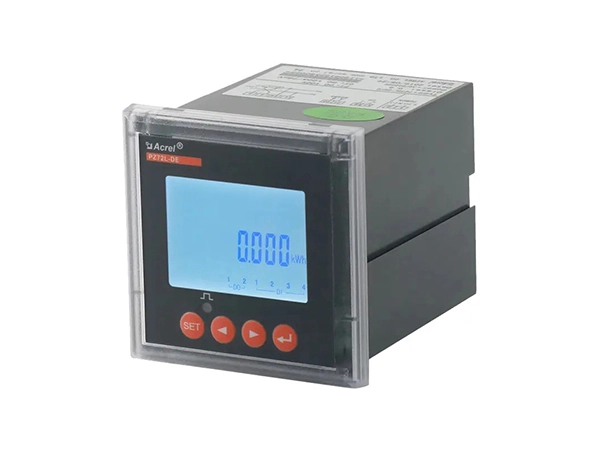

PZ72L-DE DC Analyseur de Puissance

Mesure: 1-circuit DC kWh, kVarh, U, I, P et etc
Précision: 0.5%
Tension nominale: 1000V DC
Courant nominal: 10A DC (connexion directe); 0/4 ~ 20mA DC (via le capteur Hall); 75mV (via les shunts)
Alimentation: 85 ~ 265V AC/DC; 20 ~ 60V DC
Communication: RS485 (MODBUS-RTU)
± 12V puissance Ouput: jumelé avec capteur Hall
Fonction DI/DO: DI à 2/4 canaux et DO à 2 canaux
Multi-taux/tarif: 4 Tarifs etc
Norme et certificat: Certificats CE

Features Specifications Drawings

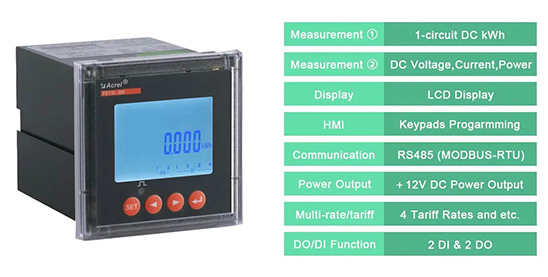

Caractéristiques de l'analyseur de puissance PZ72L-DE DC

dc current meter

1. Aperçu de la fonction

Fonction	Description et valeur
Mesure	Tension CC, courant, puissance, kWh 1-circuits
Affichage	Affichage LCD
Communication (facultatif)	RS485, protocole Modbus-RTU;(1 bit de démarrage, 8 bits de données, 1 bit d'arrêt, pas de parité) Taux de bauds 1200 ~ 38400 bps etc.
Commutation DI/DO (facultatif)	DI (entrée numérique): entrée numérique à 2 canaux, contact sec, alimentation intégrée DO (sortie numérique): sortie numérique à 2 canaux (sortie relais) sans contact, capacité: 2A/30V CC ou 2A/250V CA
Puissance de sortie ± 12V (facultatif)	Servir d'alimentation pour 1 Hall Capteurs avec ± 12V DC
Multi-taux/tarif (facultatif)	2 horaires; 4 fuseau horaire pour une année; 12 périodes par jours fixées pour 1 calendrier; 4 taux tarifaires (pic, pic, plat, vallée); Min. Intervalle de temps = 15 min.

2. Paramètres principaux

Paramètre	Description et valeur
Entrée	Tension nominale	Entrée de tension CC: 0 ~ 1000V CC (via connetion directe); Résistance d'entrée: ≥ 6k Ω/V
	Courant évalué	Entrée de courant continu: 10A DC (via connexion directe); 0 ~ 20mA ou 4 ~ 20mA (via capteurs Hall); 75mV (via shunts)
	Surcharge	Surcharge d'entrée de courant et de tension: 1.2 fois la valeur nominale (continue); 10 fois la valeur nominale/1 seconde
	Consommation de puissance	La consommation de puissance de chaque circuit d'entrée de courant est inférieure à 1mW
Mesure de la précision	Classe	0.5%
Alimentation électrique	Gamme de tension	85-265V AC/DC; 20 ~ 60V DC (± 20%)
Alimentation électrique	Consommation de puissance	≤ 2W
Constante d'impulsion		Spécifications de tension et de courant: 750V, 300A, Constante d'impulsion par défaut: 100imp/kWh
Constante d'impulsion		Spécifications de tension et de courant: 1000V, 300A, Constante d'impulsion par défaut: 100imp/kWh
Résistance d'isolation		≥ 100MΩ
Fréquence de puissance résister à la tension		Entre alimentation // Sortie de commutation // Entrée de courant // Entrée de tension et transmission // Communication // Sortie d'impulsion // Entrée de commutation AC 2 kV 1min; Entre l'alimentation, sortie de commutation, entrée de courant, entrée de tension AC 2 kV 1min; Entre transmission, communication, sortie d'impulsion, entrée de commutation 1kV CA 1 min;

3. Environnement

Condition	Description et valeur
Température	Opération: -25 ℃ ~ + 65 ℃; Stockage: -40 °C ~ + 80 °C
Humidité	≤ 95% HR, aucune condensation, sans gaz corrosif
Altitude	≤ 2500m
