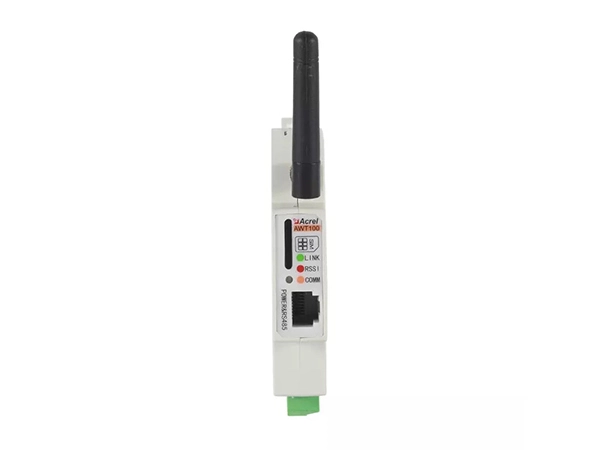

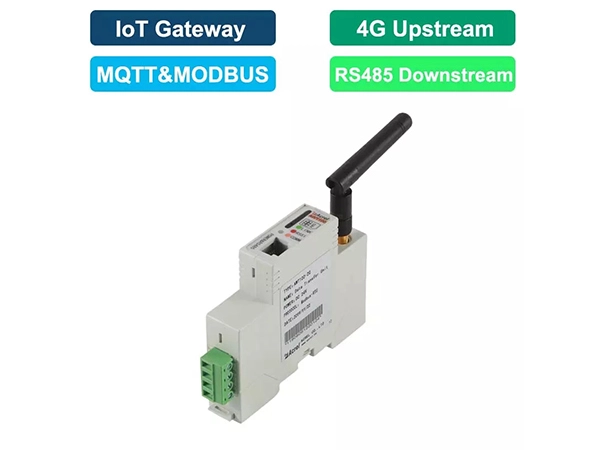

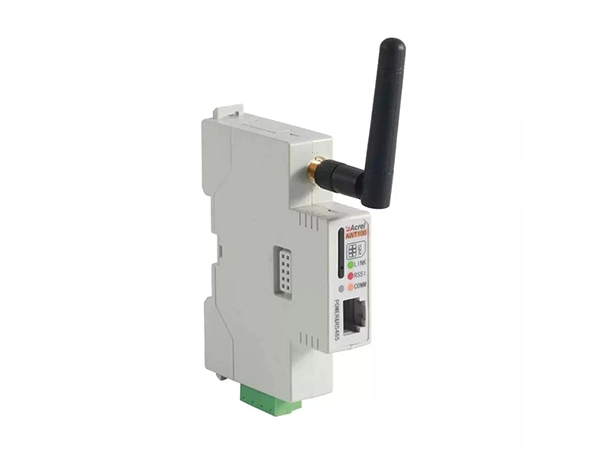

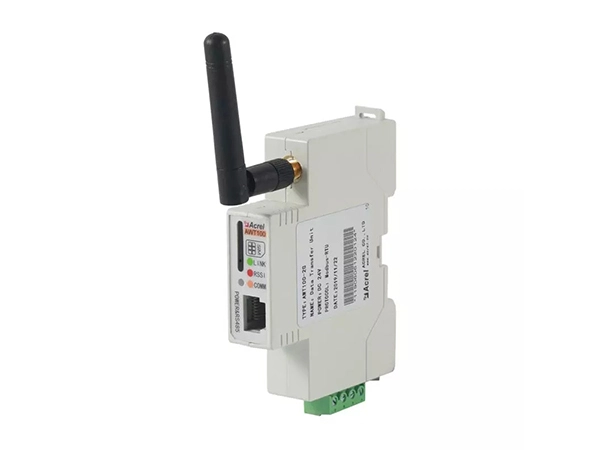

Convertisseur AWT100-4G sans fil Terminal de communication

Méthodes en amont: 4G LTE (Support Global Frequency Bands)
Protocole en amont: MODBUS-TCP, MQTT
Méthodes en aval: Interface RS485
Protocole en aval: MODBUS-RTU
Soutien: jusqu'à 20 ~ 25 dispositifs d'Acrel avec RS485 (MODBUS-RTU)

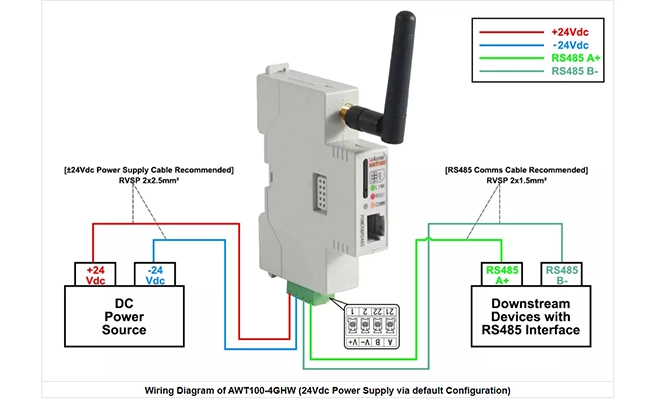

Alimentation: 24Vdc (par défaut); 85 ~ 265Vac/Vdc (via le module AWT100-POW)
Norme et certificat: CE-RED; IEC; LVD; EMC

Contactez-nous

Drawings Features Specifications

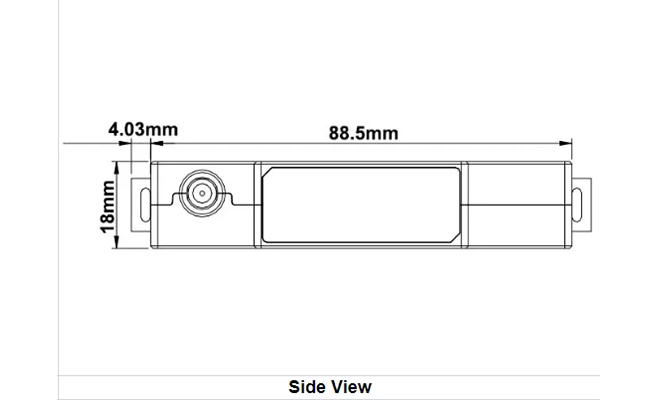

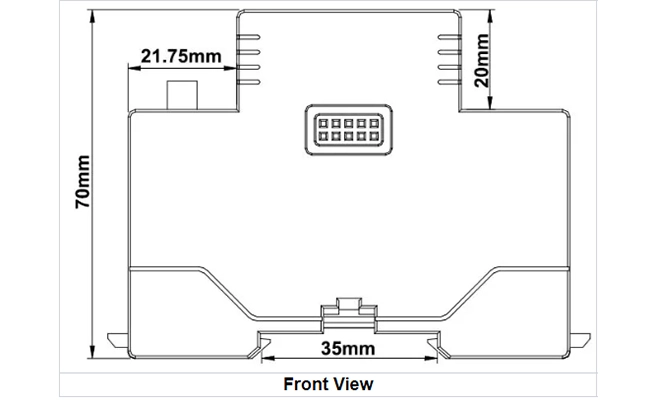

Dessins du terminal de communication AWT100-4G convertisseur sans fil

Caractéristiques du terminal de communication AWT100-4G convertisseur sans fil

bright smart meter

Smart Gateway

Spécifications de AWT100-4G terminal de communication convertisseur sans fil

1. Modèle Série-1

Nom du paramètre	AWT100-4GHW	AWT100-NB	AWT100-LW	AWT100-LoRaHW
Fréquence de travail	LTE-FDD 4G: B1 B2 B3 B4 B5 B7 B8 B12 B13 B18 B19 B20 B25 B26 B28 LTE-TDD 4G: B38 B39 B40 B41	NB-IoT: H-FDD B1 B3 B8 B5 B20	LoRaWAN: 470MHz LoRaWAN: 863 ~ 870MHz LoRaWAN: 920 ~ 928MHz	LoRa: 460 ~ 510MHz LoRa: 860 ~ 935MHz
Taux de transmission	LTE-FDD Taux de liaison descendante maximum 150Mbps Taux de liaison montante maximum 50Mbps LTE-TDD Rate130Mbps maximum de liaison descendante Taux maximum de liaison montante 35Mbps CDMA Taux de liaison descendante maximum 3.1Mbps Taux maximum de liaison montante 1.8Mbps GSM Taux de liaison descendante maximum 107Kbps Taux maximal de liaison montante 85.6Kbps	Liaison descendante maximale Taux 25.2Kbps Taux maximal de liaison montante 15.62Kbps	LoRa 62.5kbps	LoRa 62.5kbps
Liaison descendante	Communication RS485
Liaison montante	Communication 4G	NB-IoT Communication	Communication LoRaWAN	Communication LoRa
Tension de la carte SIM	3V,1.8V			/
Courant de travail	Puissance statique: ≤ 1W, consommation de puissance transitoire: ≤ 3W			Puissance statique: ≤ 0.5W, puissance transitoire Consommation: ≤ 1W
Interface d'antenne	50Ω/SMA (robinet)
Type de port série	RS-485
Taux de bauds	4800bps 、 9600bps, 19200bps, 38400bps (9600bps par défaut)
Tension de fonctionnement	DC24V /AC/DC220V ①
Température de fonctionnement	-10 ℃ ~ 55 ℃
Température de stockage	-40 ℃ ~ 85 ℃
Gamme d'humidité	0 ~ 95% Sans condensation

2. modèle série-2

Nom du paramètre	AWT100-GPS	AWT100-WiFiHW	AWT100-CE	AWT100-DP
Travail	Précision de positionnement: 2.5-5m	Bande de fréquence de soutien 2.4G et 5G Taux WiFi: 115200bps	Taux Ethernet 10/100M adaptatif	Profibus adresse: 1 ~ 125. (Note)
Liaison descendante	Communication RS485
Liaison montante	Positionnement GPS	WiFi sans fil	Ethernet Communication	Profibus Communication
Courant de travail	Consommation de puissance statique: ≤ 1W, consommation de puissance transitoire: ≤ 3W			Puissance statique Consommation: ≤ 0.5W, Puissance transitoire Consommation: ≤ 1W
Interface	50Ω/SMA (robinet)		RJ45	DP9
Type de port série	Communication RS-485
Taux de bauds	4800bps 、 9600bps, 19200bps, 38400bps (par défaut 9600bps)
Tension de fonctionnement	DC24V ou AC/DC220V ①
Température de fonctionnement	-10 ℃ ~ 55 ℃
Température de stockage	-40 ℃ ~ 85 ℃
Gamme d'humidité	0 ~ 95% Sans condensation

Remarque:

L'alimentation AC/DC220V nécessite un module d'alimentation AWT100-POW externe.

② Taux de communication Profibus: 9.6kbps, 19.2kbps, 45.45kbps, 93.75kbps, 187.5kbps, 500kbps, 1.5Mbps, 3Mbps, 6Mbps, 12Mbps. Longueur d'échange de données: longueur d'entrée totale <= 224 octets, longueur totale de sortie <= 224 octets. Le nombre d'instruments en aval connectés: 1 ~ 80.
