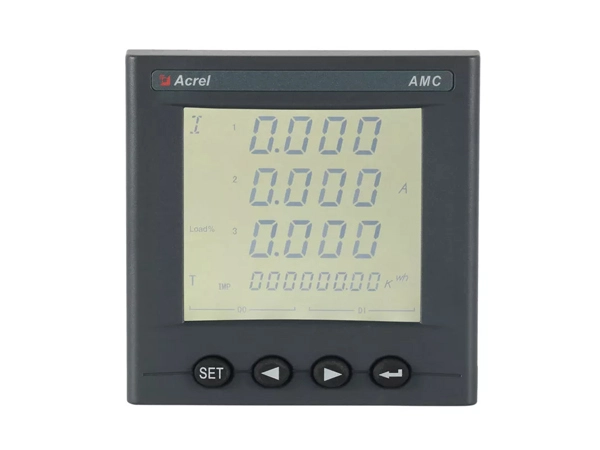

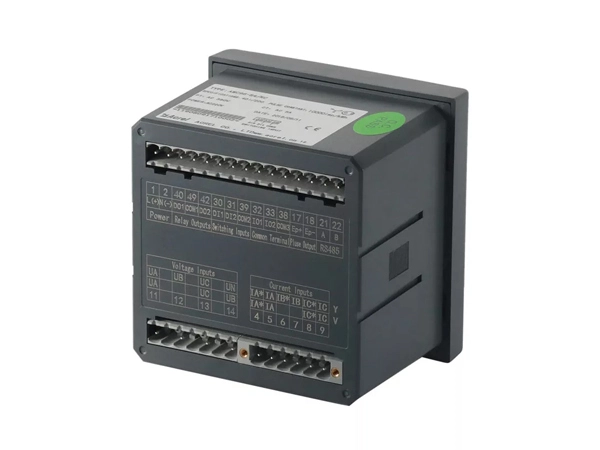

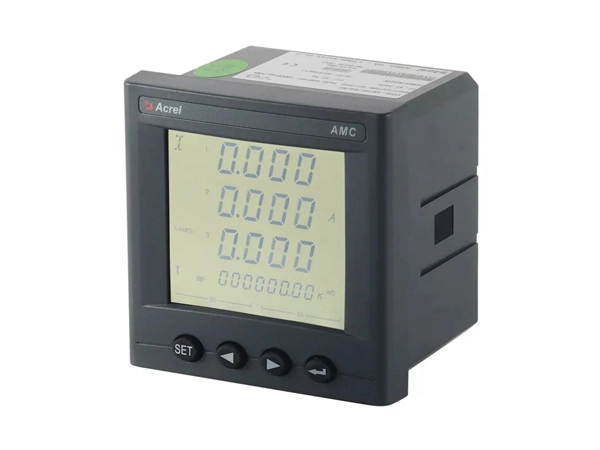

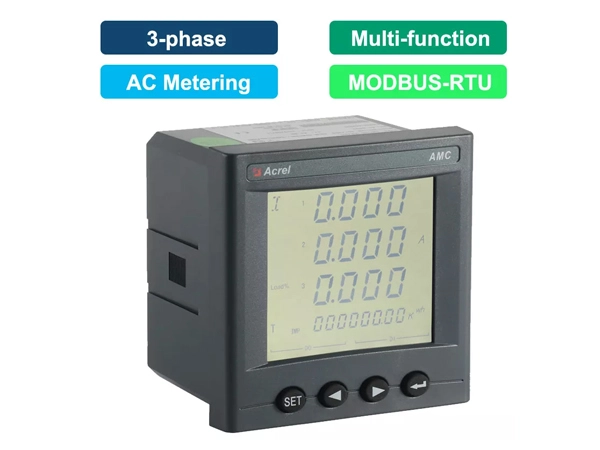

AMC96L-E4 multifonction trois phase compteur d'énergie

Name: AMC96L-E4 multifonction trois phase compteur d'énergie
Brand: Acrel Co.,Ltd.

● Mesure: triphasé AC kWh, kVarh, I, U, kW, kVar, Hz, cosφ et etc

● Précision: 1% (kWh); 0.5% (puissance active)

● Tension nominale: L-L 400V ou 660V CA (connexion directe); L-L 100V CA (via PTs)

● Courant nominal: 5A AC ou 1A AC (via CTs)

● Alimentation: 85 ~ 265V AC/DC; 24V ou 48V DC

● Communication: RS485 (MODBUS-RTU)

● SOE Funciton: événement, demande et record extrême

● Mesure harmonique: 2 ~ 31ème et Harmonique total

● Sortie analogique: 4 ~ 20mA DC ou 1 ~ 5V DC

● Fonction DI/DO: DI à 2/4 canaux et DO à 2 canaux

● Standard et certificat: certificats CE

● L-L 400V ou 660V AC

● Sortie analogique

● Fonction DI/DO

Contactez-nous

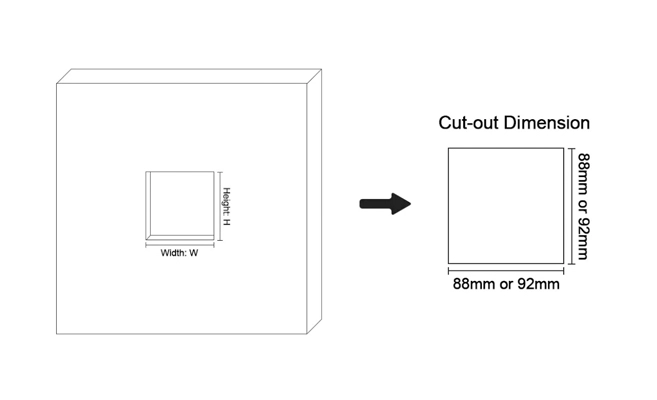

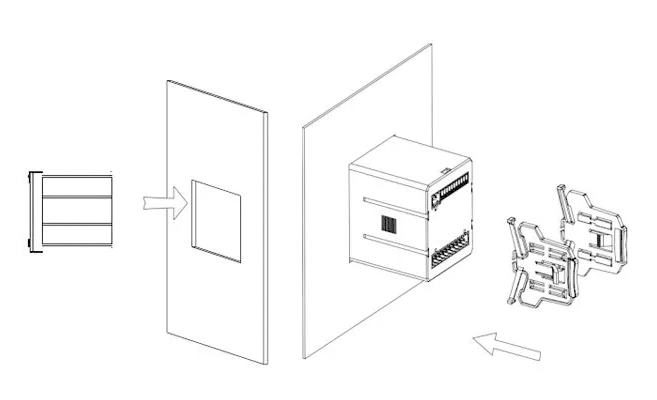

Specifications Drawings

Spécifications de AMC96L-E4 compteur d'énergie triphasé multifonction

Vue d'ensemble de la fonction	Fonction	Description et valeur
	Mesure	KWh CA triphasé, kVarh, puissance active, puissance réactive, puissance avant et inverse, courant, tension, tension zéro séquence, courant de séquence zéro, angle voltage-phase, déséquilibre de tension et de courant, facteur de puissance, harmonique, fréquence
	Affichage	Affichage LCD
	Communication (facultatif)	RS485, protocole Modbus-RTU;(1 bit de démarrage, 8 bits de données, 1 bit d'arrêt, pas de parité) Taux de bauds 1200 ~ 38400 bps etc.
	Sortie d'alarme (facultatif)	Relais passif à 1 canal, capacité de contact 3A/30VDC, 3A/250VAC, Utilisé pour l'alarme élevée, faible, déséquilibrée, etc.
	Sortie analogique (facultatif)	1 ~ 5V DC ou 4 ~ 20mA DC
	Commutation DI/DO (facultatif)	DI (entrée numérique): entrée numérique à contact sec à 2 ou 4 canaux avec alimentation intégrée DO (sortie numérique): sortie numérique à 2 canaux sans contact relais. Capacité: 3A/30V DC, 3A/250V AC
Paramètres principaux	Paramètre	Description et valeur
	Entrée	Tension nominale	Entrée de tension CA: L-L de 400V ou 660V CA (via la connétion directe); L-L de 100V CA (via -/100V AC PTs)
		Courant évalué	Entrée de courant AC: 5A AC ou 1A AC (via -/5A AC ou-/1A AC CTs)
		Surcharge	Surcharge d'entrée de courant et de tension: 1.2 fois la valeur nominale (continue); 10 fois la valeur nominale/1 seconde
		Fréquence	45 ~ 65Hz
		Consommation de puissance	La consommation de puissance de chaque circuit d'entrée de courant et de tension est inférieure à 0.5VA
	Mesure de la précision	Tension	0.20%
		Actuel	0.20%
		Puissance active	0.50%
		Puissance réactive	1.00%
		KWh	0.50%
		KVarh	1.00%
		Fréquence	± 0.05Hz
		Harmonique	± 1%
	Alimentation électrique	Gamme de tension	85-265V AC/DC; 24V ou 48V DC (± 20%)
		Consommation de puissance	≤ 10VA
	Résistance d'isolation		≥ 100MΩ
	Fréquence de puissance résister à la tension		Entre alimentation/sortie de commutation/entrée de courant/entrée de tension et transmission/communication/sortie d'impulsion/entrée de commutation AC 2 kV 1 min; entre l'alimentation, sortie de commutation, entrée de courant, entrée de tension CA 2 kV 1 min; Entre transmission, communication, sortie d'impulsion, entrée de commutation CA 1kV 1 min;
Environnement	Condition	Description et valeur
	Température	Opération: -25 ℃ ~ + 65 ℃; Stockage: -40 °C ~ + 80 °C
	Humidité	≤ 95% HR, aucune condensation, sans gaz corrosif
	Altitude	≤ 2500m
