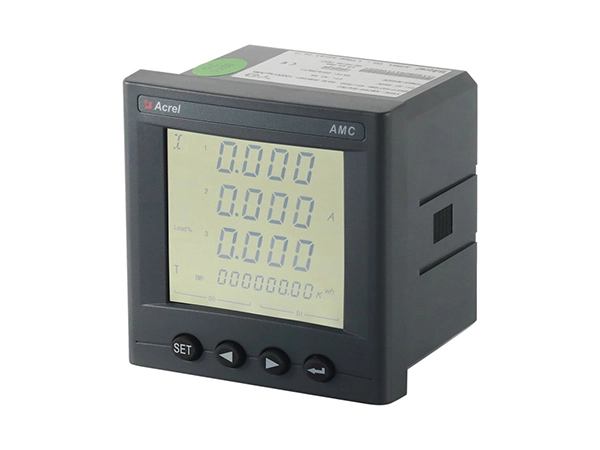

Analyseur d'ampèremètre triphasé AMC96L-AI3

Courant AC: AC 1A, 5A
Quatre clés pour la communication et définir les paramètres
Affichage LCD pour la mesure du courant triphasé

Contactez-nous

Features Specifications Drawings

Caractéristiques de l'analyseur d'ampèremètre triphasé AMC96L-AI3

Précision

Énergie active: classe 0.5

Fréquence

Gamme: 45-65Hz

Alimentation auxiliaire

AC/DC 85 ~ 265V

Sortie d'impulsion

1600-160000imp/kWh

Consommation

Tension: Consommation de puissance <0.5VA;

Courant: Consommation de puissance <0.5VA;

Alimentation auxiliaire: consommation d'énergie ≤ 10VA

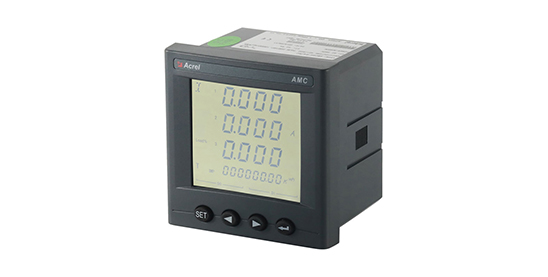

ac power monitoring device

Installation

Panneau monté

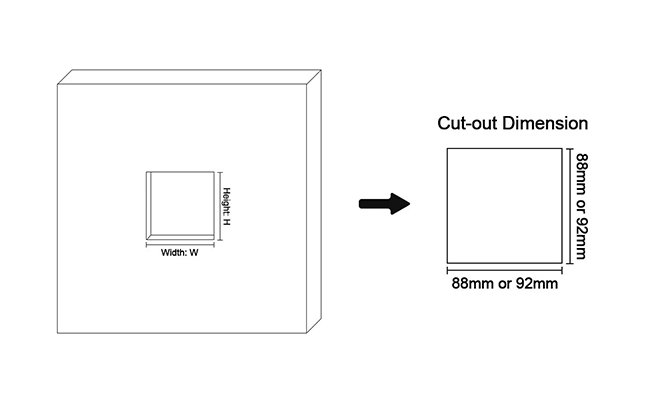

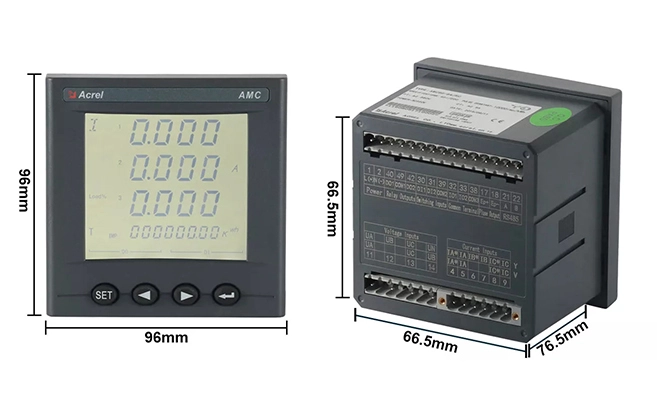

Dimension(L * W * H)

Panneau taille (L × W): 96*96mm

Découpe (L × W): 92*92mm

Logement (L × W × H): 90*90*77.8mm

Relais

DC 30V/3A AC 220V/3A

Consommation

0.2%

ac power monitor

Spécifications de l'analyseur d'ampèremètre triphasé AMC96L-AI3

Paramètres techniques		Valeur
Entrée	Connexion	Fil monophasé-2, fil 3 phase-3, fil 4 phase 3
	Fréquence	45-65Hz
	Tension	Note: Monophasé: AC 100V, 400V Triphasé: AC 3x57, 7V/100V(100V), 3x22 V/380V(400V) 3x38 V/660V(660V)(96 taille seulement) Remarque: profil 72 ne convient pas à l'application haute tension Surcharge: cotation 1.2 (continue):2 fois pour 1 seconde Consommation électrique:<0.5VA







	Actuel	Note: AC 1A, 5A Surcharge: cotation 1.2 (continue):10 fois pour 1 seconde Consommation électrique:<0.5VA

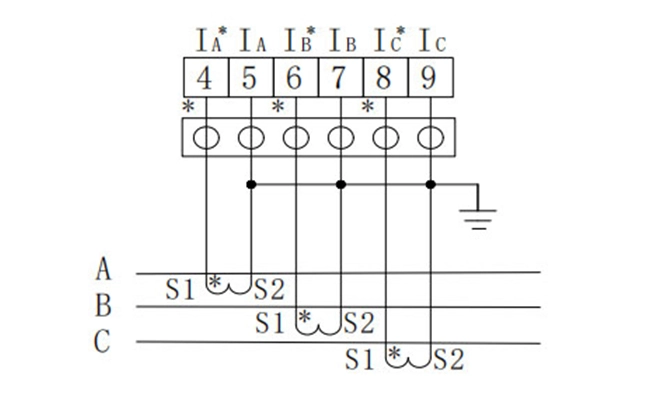

Sortie	Énergie électrique	Mode de sortie: impulsion de photo-coupleur à collecteur ouvert Constante d'impulsion: 10000imp/kWh(settable), voir le schéma de câblage pour plus de détails

	Communication	Port RS485, protocole Modbus-RTU, protocole DLT645 (versions 09 et 97), taux de bauds 1200-38400
Fonction	Entrée de commutation	Entrée de contact sec, alimentation intégrée
	Sortie de commutation	Mode de sortie: Relais normalement ouvert sortie de contact Capacité de contact: AC 250V/3A 、 DC 30V/3A

	Sortie analogique	1-5V,4-20mA
Classe de précision		Fréquence: 0.05Hz, courant, tension; classe 0.2, réactive Puissance: classe 1.0, énergie électrique Reactice: classe 1.0 active Puissance: classe 0.5, énergie électrique active: classe 0.5, 2-31ème harmonique Mesure: ± 1%



Alimentation électrique		Consommation de puissance AC/DC 85-265V ≤ 10VA
Sécurité	Fréquence de puissance Résister à la tension	Entre alimentation // Sortie de commutation // Entrée de courant // entrée de tension et Transmission // Communication // Sortie d'impulsion // entrée de commutation CA 2kV 1min; Entre l'alimentation, sortie de commutation, entrée de courant, entrée de tension AC 2kV 1min; Entre la transmission, la communication, la sortie d'impulsion, la commutation d'entrée 1kV CA 1 min;



	Résistance d'isolation	Entrée, sortie bout à l'enceinte de la machine> 100MΩ
Environnement	Température	Travail:-stockage 25 ℃ ~ + 65 ℃:-40 ℃ ~ + 80 ℃
	Humidité	≤ 93% HR Sans condensation
	Altitude	≤ 2500m
