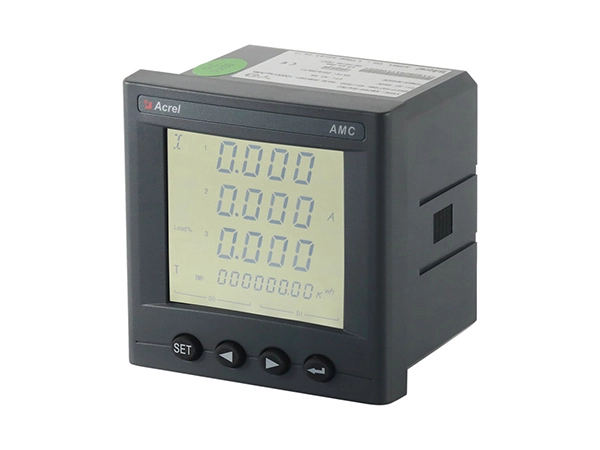

AMC72L-E4 multifonction trois phase compteur d'énergie

Quatre quadrant mesurage d'énergie
Affichage de l'heure du système
RS485
Le protocole Modbus-RTU et le statut DLT645

Contactez-nous

Features Specifications Drawings

Caractéristiques de AMC72L-E4 compteur d'énergie triphasé multifonction

Précision

Énergie active: classe 0.5

Fréquence

Gamme: 45-65Hz

Alimentation auxiliaire

AC/DC 85 ~ 265V

Consommation

Tension: Consommation de puissance <0.5VA;

Courant: Consommation de puissance <0.5VA;

Alimentation auxiliaire: consommation d'énergie ≤ 10VA

multifunctional battery meter

Installation

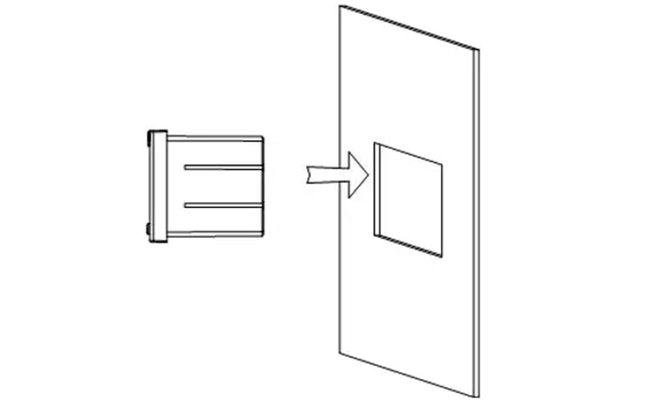

Panneau monté

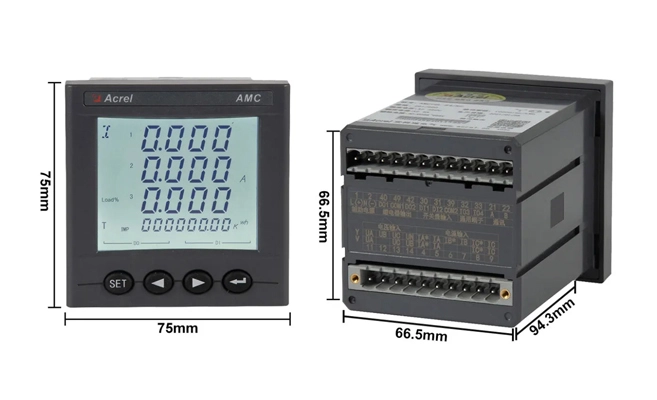

Dimension(L * W * H)

Panneau taille (L × W): 75*75mm

Découpe (L × W): 67*67mm

Profondeur (H): 94.3mm

Capacité de contact

DC 30V/3A AC 220V/3A

Sortie d'impulsion

1600-160000imp/kWh

multifunction meter

Spécifications de AMC72L-E4 compteur d'énergie triphasé multifonction

Paramètres techniques		Valeur
Entrée	Connexion	Fil monophasé-2, fil 3 phase-3, fil 4 phase 3
	Fréquence	45-65Hz
	Tension	Note: Monophasé: AC 100V 、 400V Triphasé: AC 3x57, 7V/100V(100V), 3x22 V/380V(400V) 3x38 V/660V(660V)(96 taille seulement) Remarque: profil 72 ne convient pas à l'application haute tension





		Surcharge: cotation 1.2 (continue):2 fois pour 1 seconde
		Consommation électrique:<0.5VA
	Actuel	Note: AC 1A, 5A
		Surcharge: cotation 1.2 (continue):10 fois pour 1 seconde
		Consommation électrique:<0.5VA
Sortie	Énergie électrique	Mode de sortie: impulsion de photo-coupleur à collecteur ouvert

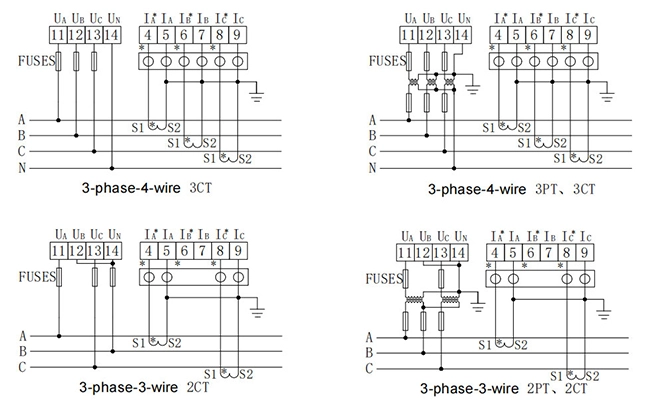

		Constante d'impulsion: 10000imp/kWh(settable), voir le schéma de câblage pour plus de détails

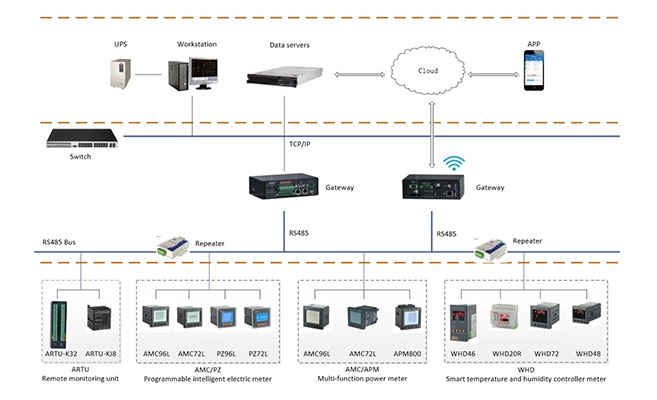

	Communication	Port RS485, protocole Modbus-RTU, protocole DLT645 (versions 09 et 97), taux de bauds 1200-38400
Fonction	Entrée de commutation	Entrée de contact sec, alimentation intégrée
	Sortie de commutation	Mode de sortie: Relais normalement ouvert sortie de contact
		Capacité de contact: AC 250V/3A 、 DC 30V/3A
	Sortie analogique	1-5V,4-20mA
Classe de précision		Fréquence: 0.05Hz, courant, tension; classe 0.2, réactive Puissance: classe 1.0, énergie électrique Reactice: classe 1.0 active Puissance: classe 0.5, énergie électrique active: classe 0.5, 2-31ème harmonique Mesure: ± 1%



Alimentation électrique		Consommation de puissance AC/DC 85-265V ≤ 10VA
Sécurité	Fréquence de puissance Résister à la tension	Entre alimentation // Sortie de commutation // Entrée de courant // entrée de tension et Transmission // Communication // Sortie d'impulsion // entrée de commutation CA 2kV 1min; Entre l'alimentation, sortie de commutation, entrée actuelle, tension d'entrée AC 2kV 1min; Entre transmission, communication, sortie d'impulsion, entrée de commutation 1kV CA 1 min;



	Résistance d'isolation	Entrée, sortie bout à l'enceinte de la machine> 100MΩ
Environnement	Température	Travail:-stockage 25 ℃ ~ + 65 ℃:-40 ℃ ~ + 80 ℃
	Humidité	≤ 93% HR Sans condensation
	Altitude	≤ 2500m
