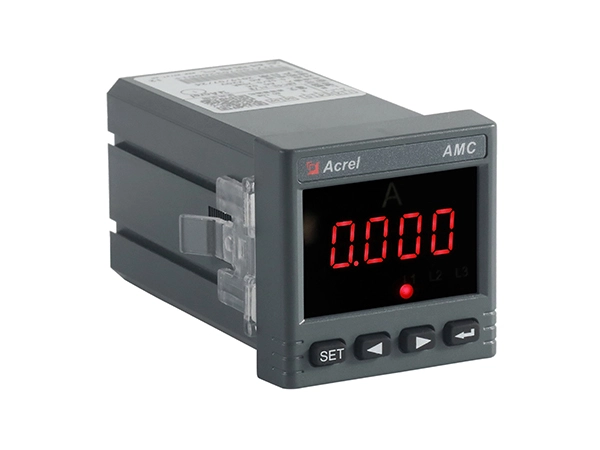

Analyseur d'ampèremètre triphasé AMC48L-AI3

Mesure actuelle
Affichage à cristaux liquides LED
Ampèremètre triphasé
Entrée: 1A ou 5A

Contactez-nous

Features Specifications Drawings

Caractéristiques de l'analyseur d'ampèremètre triphasé AMC48L-AI3

Communication

RS485(Modbus-RTU)

Affichage

Affichage LCD, ensemble de puissance de multiplication

U & I

Courant AC: AC1A, 5A

Précision

Énergie active: classe 0.5

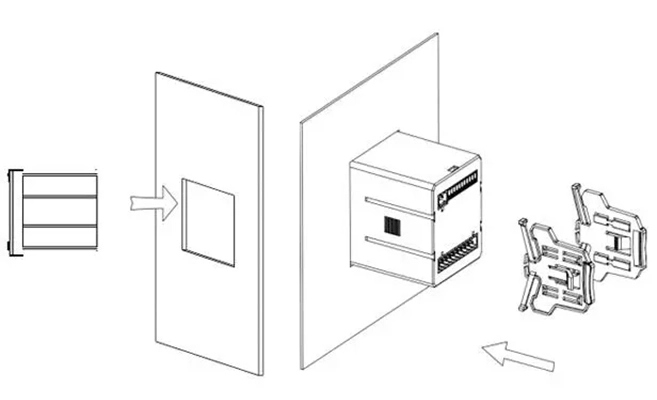

Installation

Panneau monté

ac power monitor

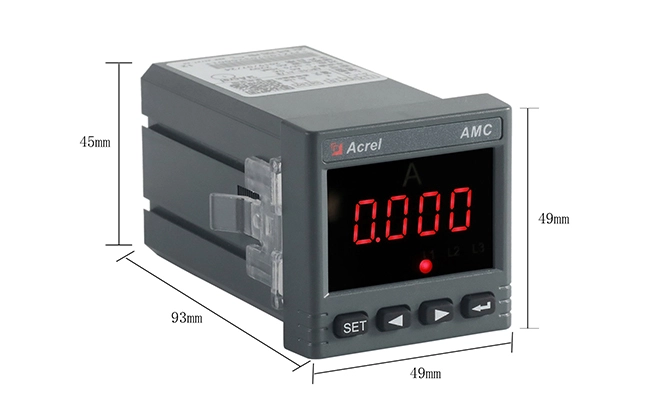

Dimension(L * W * H)

Panneau taille (L × W): 48*48mm

Découpe (L × W): 45*45mm

Profondeur (H): 93mm

Consommation

Courant: Consommation de puissance <0.5VA;

Alimentation auxiliaire: consommation d'énergie ≤ 5VA

Alimentation auxiliaire

AC 220V

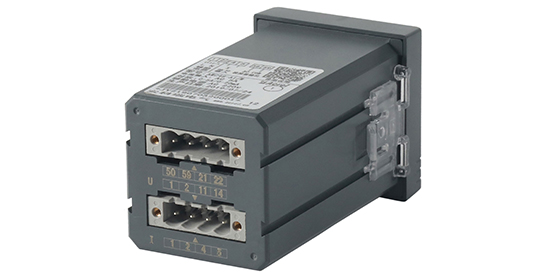

ac line voltage monitor

Spécifications de l'analyseur d'ampèremètre triphasé AMC48L-AI3

Paramètre technique		Valeur
Entrée	Valeur évaluée	Trois phases AC 100V,400V,660V(UL-L, seulement 72/96) Courant AC: AC1A,5A;

	Surcharge	Tension: 1.2 fois la valeur nominale (continue); 2 fois la valeur nominale/1 seconde Courant: 1.2 fois la valeur nominale (continue); 10 fois la valeur nominale/1 seconde

	Fréquence	45Hz ~ 65Hz
	Consommation de puissance	La consommation de puissance de chaque tension, le circuit d'entrée de courant est inférieur à 0.5VA
Précision		0.5 de classe
Fonction	Affichage	LED ou LCD
	Communication	RS485, protocole Modbus-RTU;(1 bit de démarrage, 8 bits de données, 1 bit d'arrêt, pas de parité) Taux de bauds 2400/4800/9600/19200 bps etc.

	Alarme	Relais passif à 1 canal, capacité de contact 3A/30VDC,3A/250VAC, utilisé pour une alarme élevée, faible, déséquilibrée, etc.
	Analogique	DC4 ~ 20mA,(charge <500Ω) (Remarque: le fil blindé est spécialement sélectionné pour l'entrée et la sortie du signal ci-dessus)

	Commutation	Entrée: 4 canaux ou 2 canaux entrée de contact sec, alimentation intégrée Sortie: sortie de commutation à 2 canaux, sans contact de relais, capacité: 3A/30VDC,3A/250VAC

Approvisionnement auxiliaire		AC/DC 85-265V
Consommation de puissance		<5VA
Résistance d'isolation		≥ 100MΩ
Fréquence de puissance résister à la tension		Entre ensemble d'alimentation de bornes et entrée de signal, ensemble de bornes de sortie 2kV/1min (RMS) Entre la coque et tous les ensemble de bornes (sauf l'ensemble de bornes de tension de référence inférieure à 40V) AC 4kV

Environnement	Température	Opération: -10 ℃ ~ + 55 ℃ Stockage: -25 °C ~ + 70 °C
	Humidité	≤ 95% HR, aucune condensation, sans gaz corrosif
	Altitude	≤ 2500m
