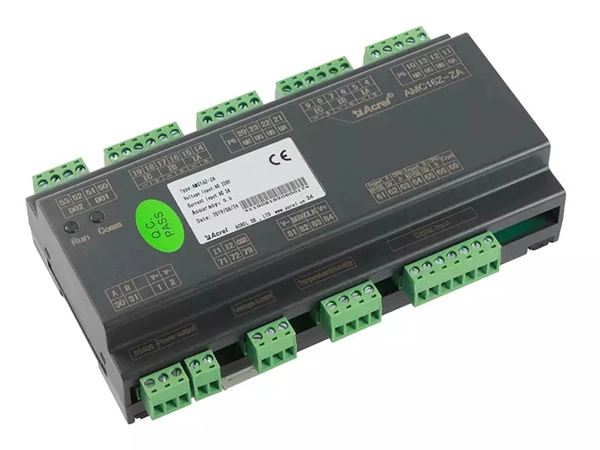

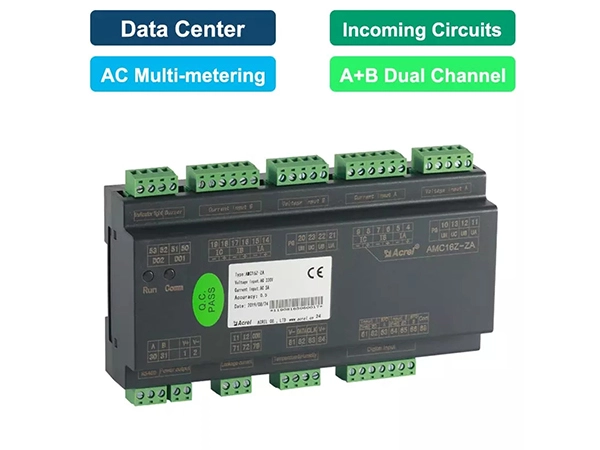

AMC16Z-ZA dispositif de surveillance de distribution de puissance de précision AC

Surveillance: circuits entrants doubles indépendants AC triphasés (pour centre de données)
Mesure: tension, courant, fréquence, puissance active, puissance réactive, facteur de puissance et etc
Qualité de puissance: 2e ~ 63e et total harmonique, déséquilibre de courant et de tension et etc.
Communicaiton: RS485 (MODBUS-RTU)
Tension nominale: L-N 220 ~ 264Vac
Courant nominal: 1(6)A AC (via CT)
Norme et certificat: CE; IEC; LVD

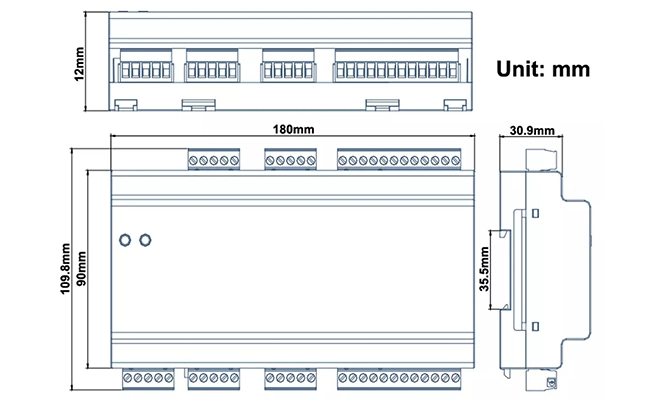

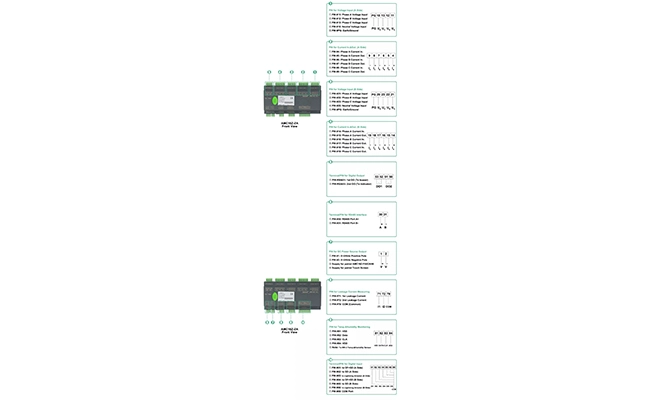

Features Specifications Drawings

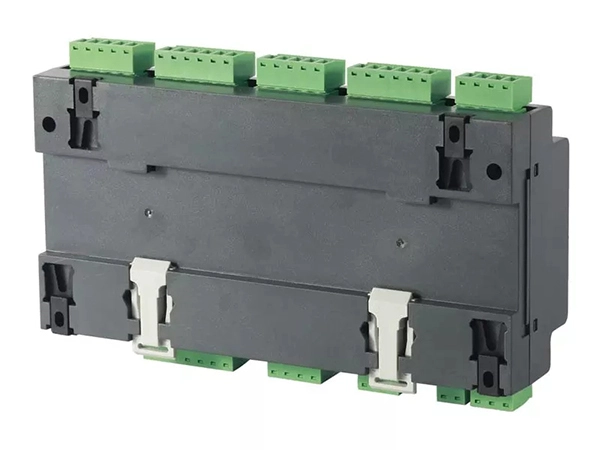

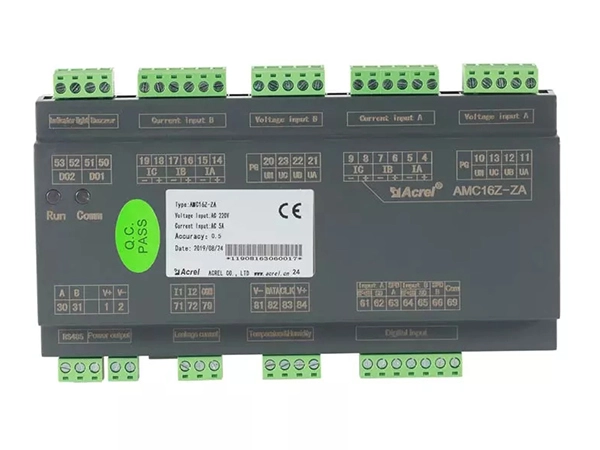

Caractéristiques de AMC16Z-ZA dispositif de surveillance de distribution de puissance de précision AC

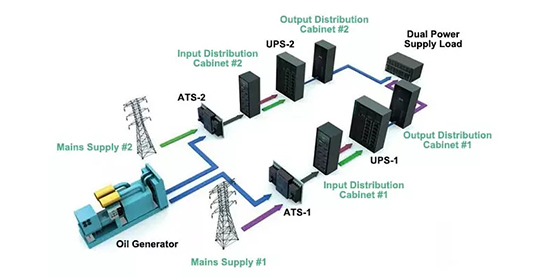

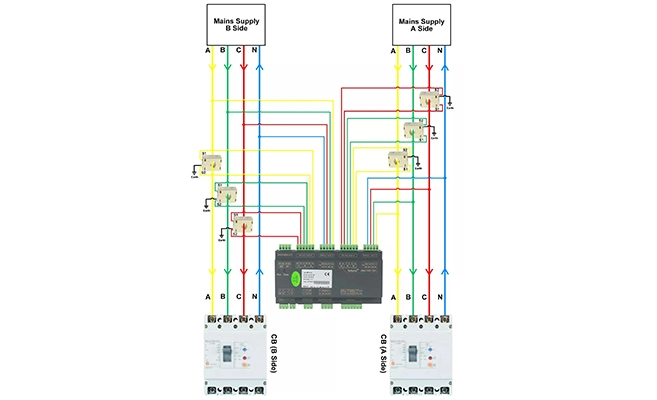

Surveillance des circuits entrants à double AC

● Surveillance A B à double circuits AC indépendants

● Pleine surveillance des paramètres électriques

● Analyse de la qualité de la puissance

Dual AC Incoming Circuits Monitoring

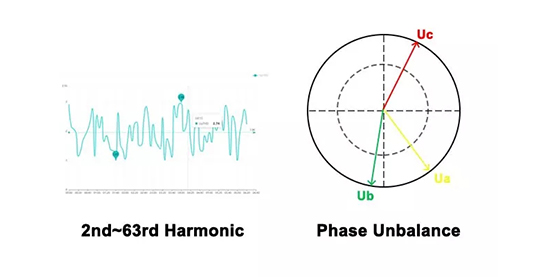

Analyse de la qualité de puissance

● 2e ~ 63e et harmonique total

● Degré de déséquilibre de courant et de tension

● Coefficient actuel K (KF)

● Facteur de forme d'onde téléphonique (THFF)

● Coefficient de creuse de tension (CF)

Power Quality Analysis

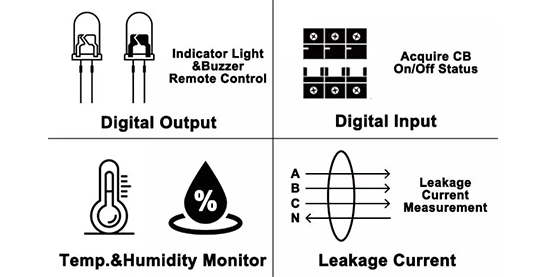

Fonction supplémentaire multiple

● DI à 6 canaux (entrée numérique)

● DO à 2 canaux (sortie numérique)

● Surveillance de la température et de l'humidité

● Surveillance du courant de fuite

Multiple Extra Function

1. Aperçu de la fonction

Fonction	Description
Mesure (Commun)	KWh CA triphasé, kVarh, puissance active, puissance réactive, courant, tension, facteur de puissance, puissance de l'appareil, fréquence, tension zéro au sol, courant de ligne neutre
Mesure (qualité de puissance)	Contenu harmonique total (THD), harmoniques 2-63, degré de déséquilibre de courant et de tension, coefficient de courant K (KF), coefficient de crête de tension (CF), facteur de forme d'onde téléphonique (THFF), tension de crête, tension et quantité de séquence de courant
Temp.& HumidityMonitoring	Gamme de surveillance de Tempearue: -40 ℃ ~ + 99 ℃ Gamme de surveillance d'humidité: 20% ~ 90%
Courant de fuite	Mesure du courant de fuite à 2 canaux
Précision	Précision de mesure des paramètres électriques: 0.2 de niveau de tension/courant, 0.5 de puissance active/de niveau d'énergie électrique, puissance réactive/niveau d'énergie électrique 1 Précision de mesure de température: ± 1 ℃; Précision de mesure de température: ± 5%
Communication	Interface RS485 (protocole MODBUS-RTU)
DO (sortie Swtich)	DO à 2 canaux (sortie numérique); 3A 250VAC/3A 30VDC
DI (entrée Swtich)	DI à 6 canaux (entrée numérique); contact sec

2. Paramètres principaux

Paramètre	Description et valeur
VoltageInput	Tension nominale	3x220 ~ 264Vac L-N
VoltageInput	Fréquence de référence	45 ~ 65Hz
CourantIntrant	Courant évalué	3x1(6)A AC (via CTs)
PowerSupply	Source à partir de	Entrée de tension (signal de tension d'entrée pour la mesure et l'alimentation)
Installation	DIN-rail	Installation standard DIN-rail 35mm
Câblage phasé	3P4W	4-fil triphasé
Sécurité	Isolation	Toutes les bornes et la résistance d'isolation entre les pièces conductrices pas moins de 100MΩ
Sécurité	Tension de tenue	Le signal de tension et de courant A-way, la tension et le signal de courant de manière B, la sortie du commutateur et les autres ports doivent répondre à 1min AC2kV par paires, l'entrée du commutateur et les autres ports doivent répondre à 1mim ac0.5kv, le courant de fuite doit être inférieur à 2mA, pas de panne ou de contournement

3. Environnement

Condition	Description et valeur
Température	Température de fonctionnement: -20 ℃ ~ + 55 ℃; Température de stockage: -40 °C ~ + 70 °C
Humidité	≤ 95% HR, aucune condensation, sans gaz corrosif
Altitude	≤ 2000m
