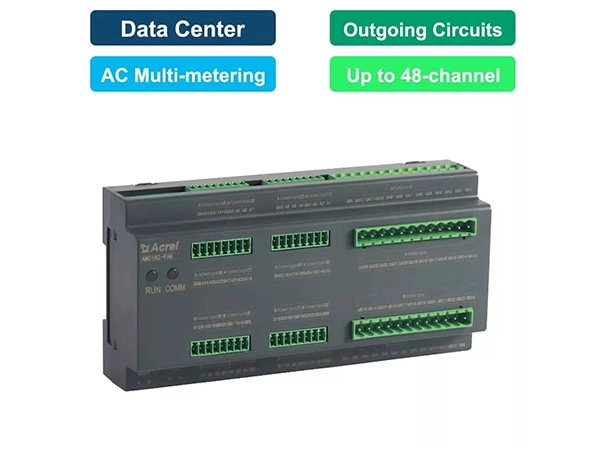

AMC16Z-FAK24 dispositif de surveillance de distribution de puissance de précision AC

Surveillance: circuits de succursale sortants AC Multi-comptage (1 phase et triphasé)
Mesure: tension, courant, fréquence, puissance active, puissance réactive, facteur de puissance et etc
Qualité de puissance: 2ème ~ 31ème et Harmonique Total
Communicaiton: RS485 (MODBUS-RTU)
Tension nominale: L-N 220 ~ 264Vac
Courant nominal: 50mA AC (via -/50mA CTs)
Norme et certificat: CE; IEC; LVD

Features Specifications Drawings

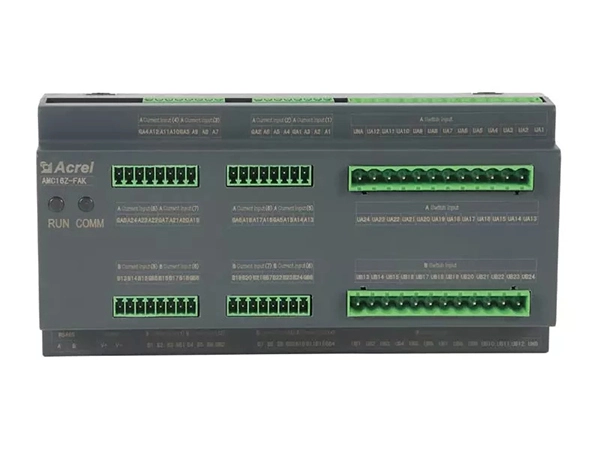

Caractéristiques de AMC16Z-FAK24 dispositif de surveillance de distribution de puissance de précision AC

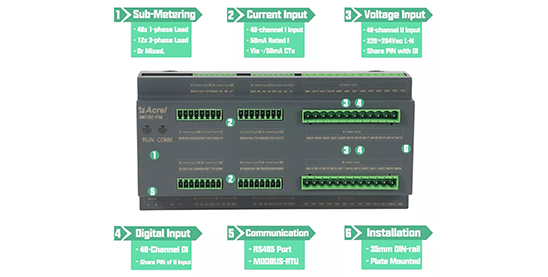

Features of AMC16Z-FAK24 AC Precision Power Distribution Monitoring Device

Surveillance des circuits sortants à double CA

● Surveillance des circuits AC indépendants A B à double face

● Pleine surveillance des paramètres électriques

● Circuits de branche sortants Multi-comptage

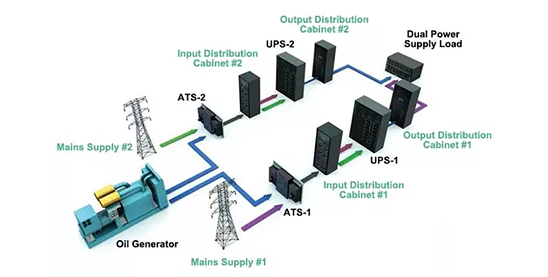

Dual AC Outgoing Circuits Monitoring

Comptage des circuits de branche multiples

● Les deux mesurages 1 phase et 3 phases

● Max 36 circuits 1-phase

● Max 12 circuits triphasés

● Circuits mixtes 8 triphasés et 12 circuits 1-phase par exemple

Multiple Branch Circuits Metering

Analyse de la qualité de puissance

● 2e ~ 31e harmonique

● Harmonique total

Power Quality Analysis

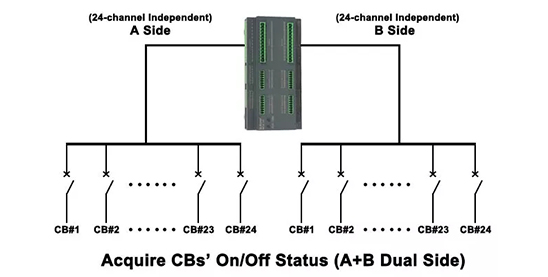

Interrupteur Détection d'état On/Off

● A B Dual Side

● 48 canaux de DI (entrée numérique)

Switch On/Off Status Detection

1. Aperçu de la fonction

Fonction	Description
Mesure (Commun)	KWh CA, kVarh, puissance active, puissance réactive, courant, tension, facteur de puissance, puissance de l'appareil, fréquence, tension zéro au sol, courant de ligne neutre
Mesure (qualité de puissance)	Contenu harmonique total (THD), 2-31 harmoniques
Temp.& HumidityMonitoring	Gamme de surveillance de Tempearue: -40 ℃ ~ + 99 ℃ Gamme de surveillance d'humidité: 20% ~ 90%
Précision	Tension/courant/puissance active/niveau d'énergie active 0.5, puissance réactive/niveau d'énergie réactive 1
Communication	Interface RS485 (protocole MODBUS-RTU)
DI (entrée Swtich)	DI à 48 canaux (entrée numérique); contact sec

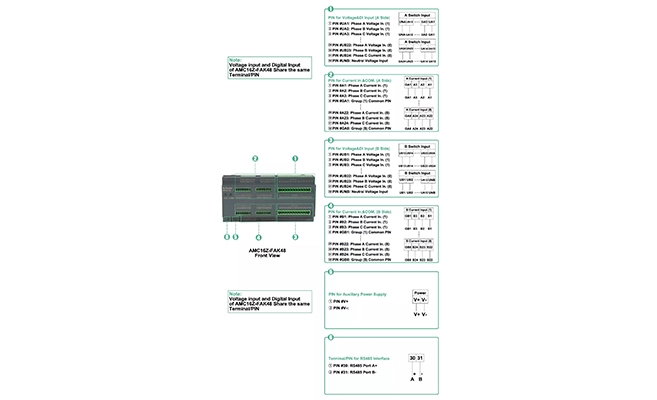

2. Paramètres principaux

Paramètre	Description et valeur
VoltageInput	Tension nominale	3x220 ~ 264Vac L-N
VoltageInput	Fréquence de référence	45 ~ 65Hz
CourantIntrant	Courant évalué	50mA AC (via -/50mA CTs)
PowerSupply	Source à partir de	Alimentation par AMC16Z-ZA;DC 12-24V lorsqu'il est utilisé seul

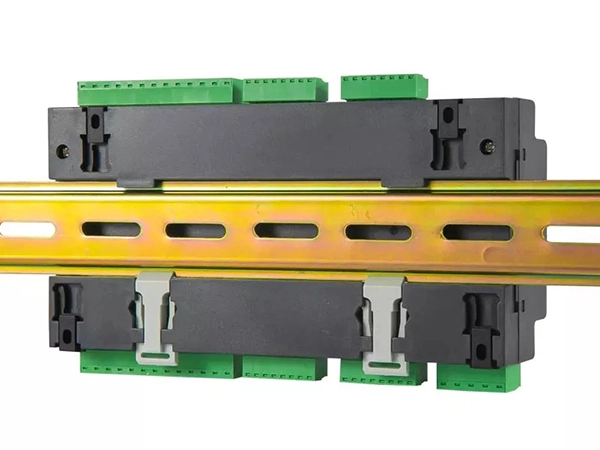

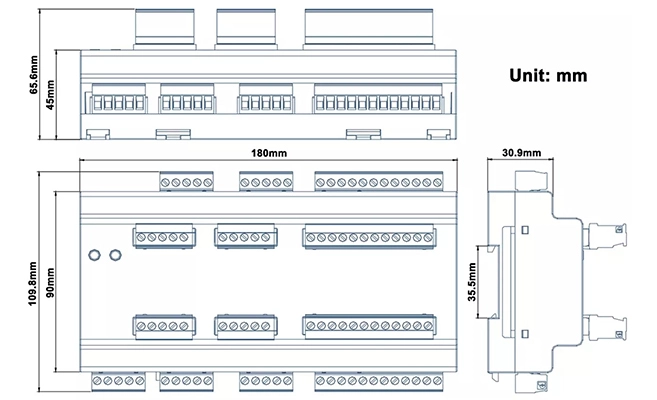

Installation	DIN-rail	Installation standard DIN-rail 35mm
Câblage phasé	1P2W et 3P4W	1-phase 2-fil et 3-phase 4-fil
Sécurité	Isolation	Toutes les bornes et la résistance d'isolation entre les pièces conductrices pas moins de 100MΩ
Sécurité	Tension de tenue	Signal de tension et de courant du canal A // tension et signal de courant du canal B // les autres ports rencontrent AC2kV 1min entre les paires, le courant de fuite doit être inférieur à 2mA, pas de panne ou de phénomène de flash-over.

3. Environnement

Condition	Description et valeur
Température	Température de fonctionnement: -20 ℃ ~ + 55 ℃; Température de stockage: -40 °C ~ + 70 °C
Humidité	≤ 95% HR, aucune condensation, sans gaz corrosif
Altitude	≤ 2000m
