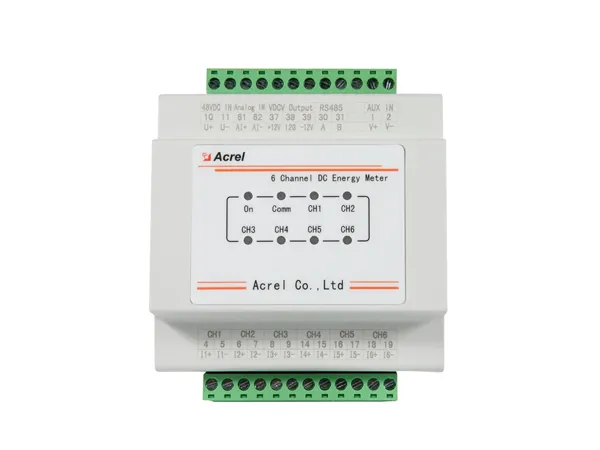

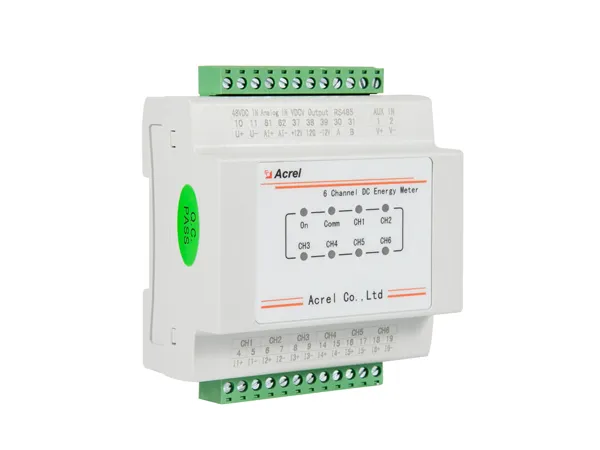

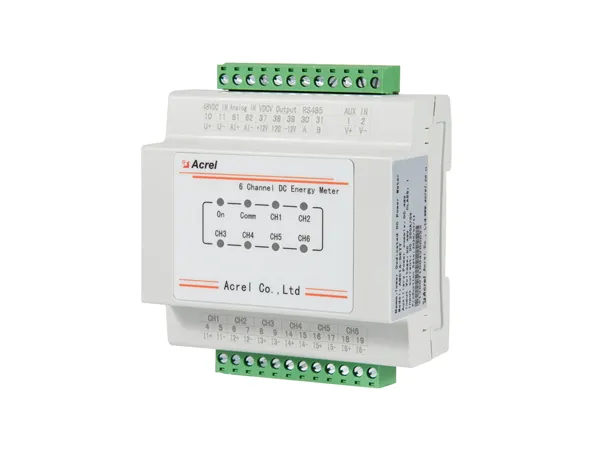

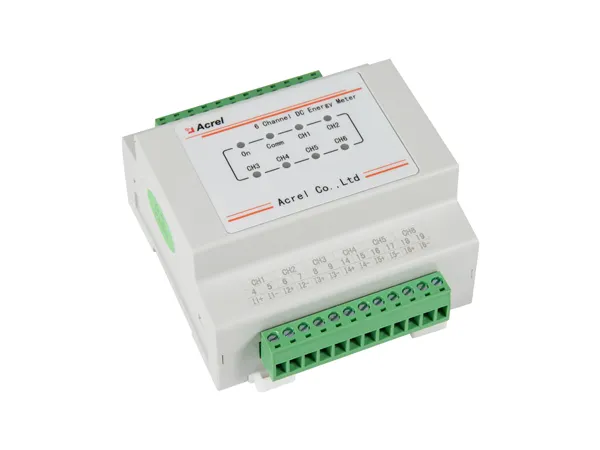

Compteur d'énergie multi-circuits Station de base AMC16-DETT

Compteur d'énergie multi-circuits Station de base AMC16-DETT

Mesure: jusqu'à 6 circuits CC et 1 circuit AC supplémentaire
Mesure: Surveiller le temps du système de dispositif, la tension totale, le courant total de sortie, la puissance, l'énergie, la tension de chaque canal, le courant, la puissance, l'énergie et etc.
Précision: 1% en ≤ I≤ 10% Dans l'erreur ± 2.5%; I>10% dans l'erreur ± 2%
Tension nominale: -48Vdc [1-canal DC tension d'entrée]
Courant nominal: 5Vdc [via -/5Vdc Capteur Hall]
Communication: RS485 (MODBUS-RTU)
Alimentation auxiliaire: -40 ~-60Vdc
Sortie de courant: + 12V/100mA, -12V/50mA [fourni à 6 capteurs à hall appariés]

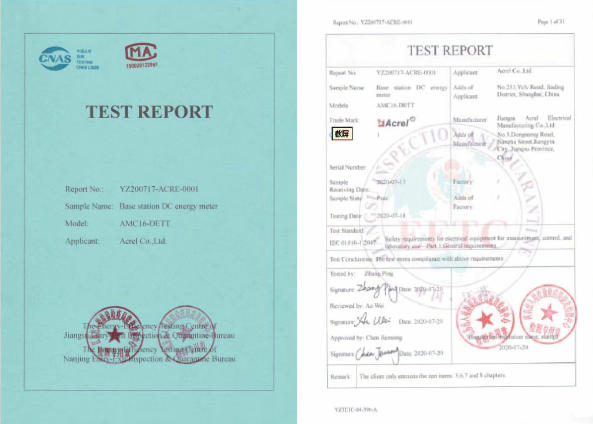

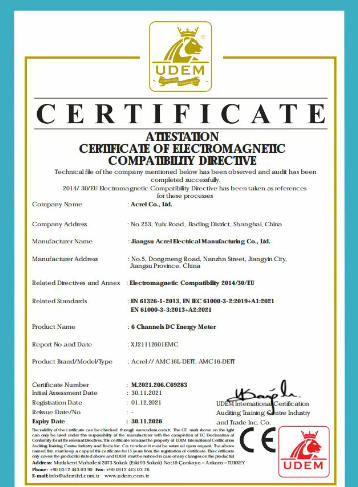

Standard & Certificat: CE

Contactez-nous

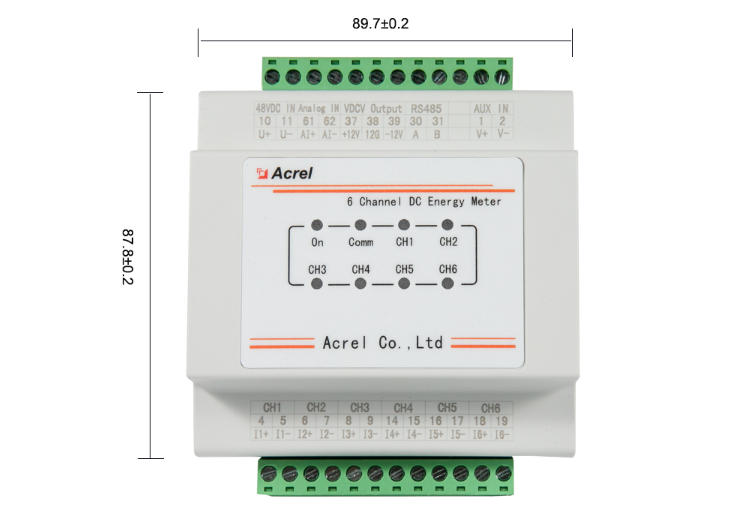

Features Specifications Drawings Wiring Download Certifications

Caractéristiques du compteur d'énergie multi-circuits de la station de base AMC16-DETT

Caractéristiques principales

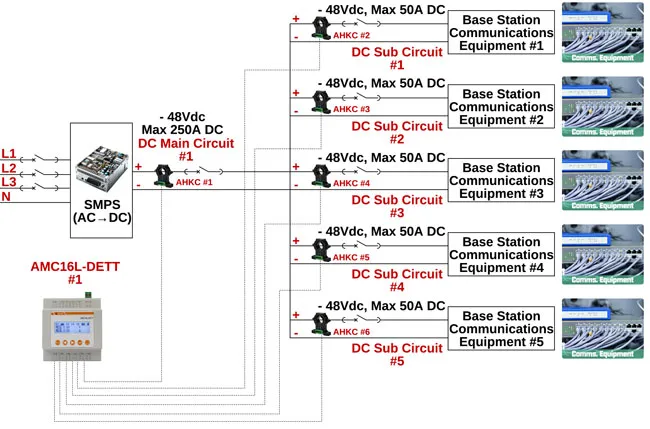

Comptage multi-circuit

Surveillance du circuit CC jusqu'à 6 circuits
Tension nominale [DC]: -48Vdc
Courant nominal [DC]: 5Vdc [via le capteur de hall]
1 surveillance de tension utilitaire supplémentaire [transducteur via -/5Vdc]

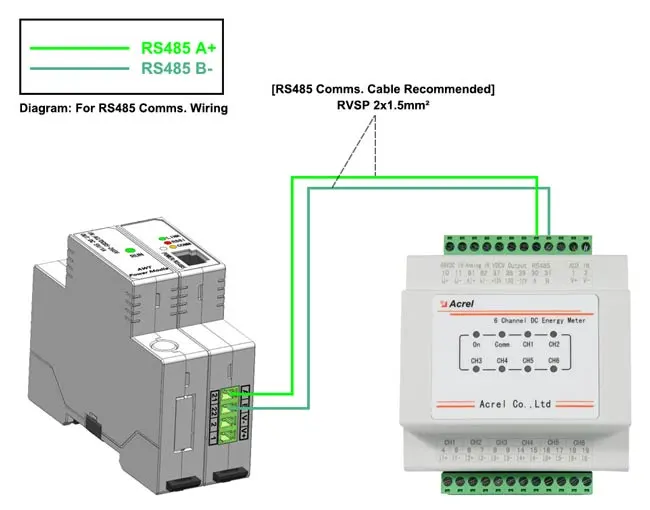

Communications câblées

Interface RS485 à 1 voie
Protocole MODBUS-RTU
Taux de bauds: 9600 défaut [1200 facultative, 2400, 4800]
Câble de câblage recommandé: RVSP 2x1.5 ² mm

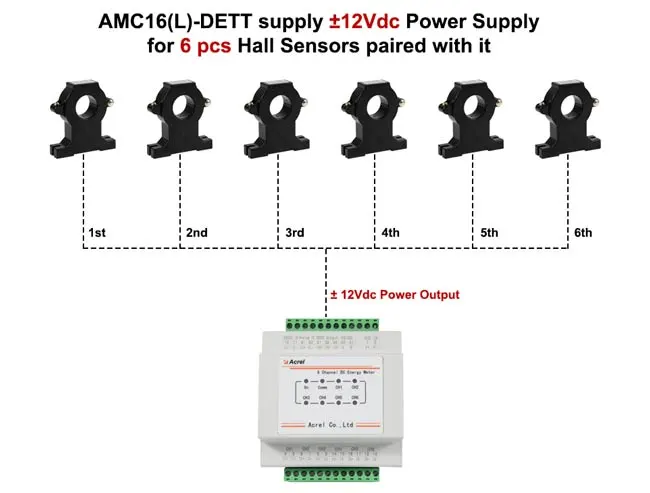

Puissance de sortie supplémentaire

Applicatrion: Puissance de sortie ± 12Vdc pour 6 capteurs à effet Hall appariés
Spécifications de sortie: 12V/100mA, -12V/50mA

Spécifications du compteur d'énergie multi-circuits Station de base AMC16-DETT

Paramètre technique		Index
Entrée	Tension nominale DC	1 canal: -48VDC
	Courant DC	La sortie des capteurs de hall à 6 canaux est de 5V, le rapport actuel peut être réglé en fonction du rapport réel
	Surveillance de la puissance commerciale	1 canal: 0-5VDC
	Capacité de surcharge	Tension: 1.2 fois continué, 2 fois continué 1s;
	Capacité de surcharge	Current: 1.2 temps se sont poursuivis, 10 fois ont continué 1s.
Précision (capteurs de hall de superposition)		1% en ≤ I ≤ 10% par erreur + 2.5%; 1>10% par erreur 2%
Résolution de mesure		Précision de sortie de tension 0.01V; précision de sortie de courant 0,01 A;
Résolution de mesure		Précision de puissance de sortie 0.01kw; exactitude de sortie d'énergie 0.01kwh.
Fonction	Fonction de base	Surveiller le temps du système de l'appareil, la tension totale, le courant total de sortie, la puissance, l'énergie, la tension de chaque canal, le courant, la puissance, l'énergie;, affichage de l'indicateur LED; communication 485.
	Fonction de mesure	Courant de démarrage: sous tension nominale, lorsque la valeur de courant de charge du thème ne dépasse pas 1% du courant max., le compteur démarre.
	Fonction de mesure	Shunt courant de fonctionnement: quand il n'y a pas de courant dans le circuit de courant du compteur, et 85%-125% de la tension nominale est appliquée sur le circuit de tension, la calculatrice ne doit pas avoir plus d'un changement numérique.
	Fonction d'alarme	Alarme basse de sortie de tension CC, alarme haute tension de sortie CC, alarme de mise sous tension unique, alarme de perte de tension de module, alarme d'erreur de branche de mesure, alarme d'erreur de programme interne, alarme d'erreur de réveil, alarme de panne de mémoire, alarme de panne de courant d'entrée AC, alarme de panne de courant d'entrée AC
	Fonction de chronométrage	Prise en charge du chronométrage de diffusion, peut passer à distance au compteur via la communication RS485.
	Communication	Un seul canal RS485, baurate 9600bps, peut être réglé sur 1200BPS,2400bps, 4800bps.
	Communication	Protocole de communication: standard ou custmised

	Alimentation électrique du capteur Hall	Sortie d'alimentation: + 12V/100mA, -12V/50mA
	Précision de l'horloge	≤ 0.5S/d(23C),≤ 1S/d(-20C-60 ° ℃),
Alimentation auxiliaire	Gamme de tension	-40V ~-60VDC
Alimentation auxiliaire	Consommation de puissance	Engin entier ≤ 2W (pas de sortie d'alimentation de hall)
Stockage		Lt a la fonction de stockage des données de puissance historiques et des informations d'alarme historiques, et la mémoire est de 2 Mo
Résistance d'isolation		≥ 40MQ
Environnement	Température	Travail: -20 ° ℃ ~ + 60 ° ℃; stockage:-40 ℃ ~ + 70 ° ℃
	Humidité	≤ 98% aucune condensation, aucun lieu de gaz corrosif
	Altitude	≤ 4000m
Niveau de protection		IP20
Flamme matérielleRetard		La température du fil lumineux terminal 960 ° C 10 ° ℃, la température du fil lumineux de la coque 650 ° C rétréence 15 ℃

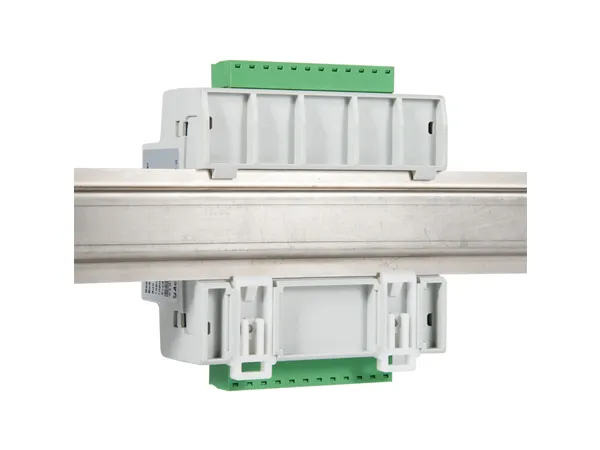

Installation		Rail DIN standard 35mm
Protection contre la foudre	Tension d'entrée (mode différentiel)	Valeur de crête 5kA
Protection contre la foudre	Alimentation auxiliaire (mode différentiel)	Valeur de crête 5kA
