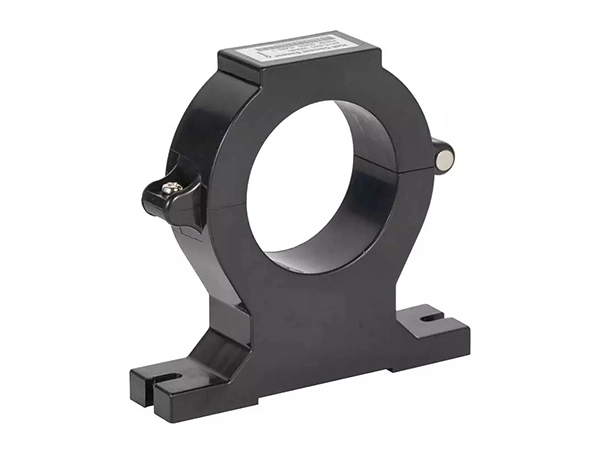

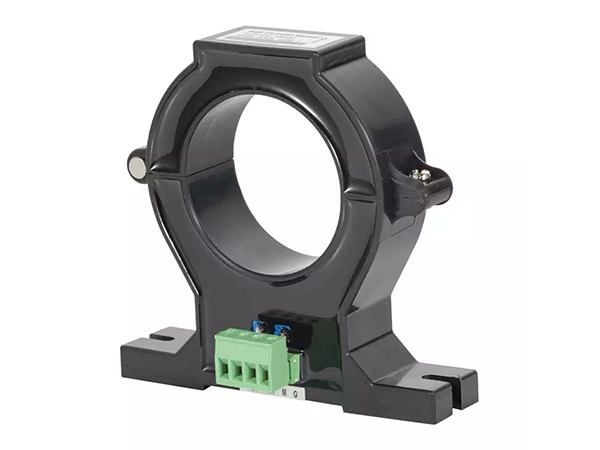

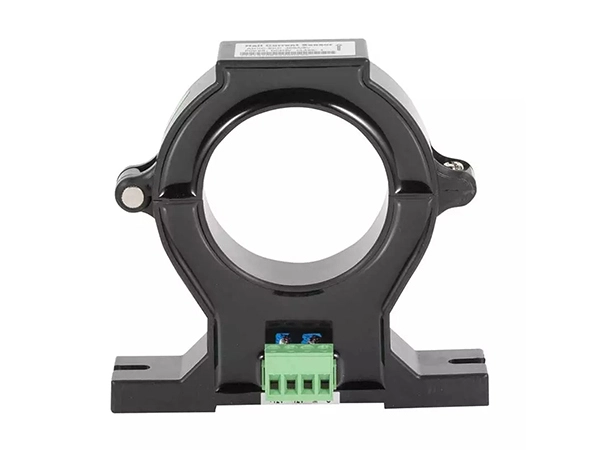

AHKC-EKC capteur de courant à effet Hall à noyau fendu

Entrée nominale: 0 ~ ± 1500A DC ou 0 ~ 1500A AC
Sortie nominale: 0 ~ ± 5/± 4Vdc
Ouverture: φ 55mm
Alimentation: ± 12 ~ ± 15Vdc
Précision: classe 1.0
Temps de réponse: ≤ 5us

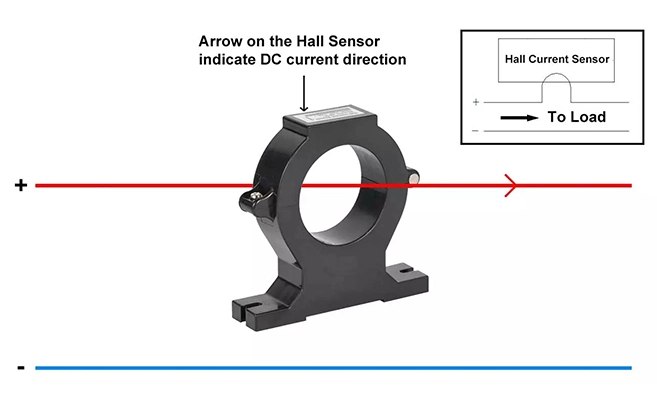

Installation: Pince sur le câble de mesure (Split-core) et vis fixée sur le panneau
Norme et certificat: CE; IEC; LVD

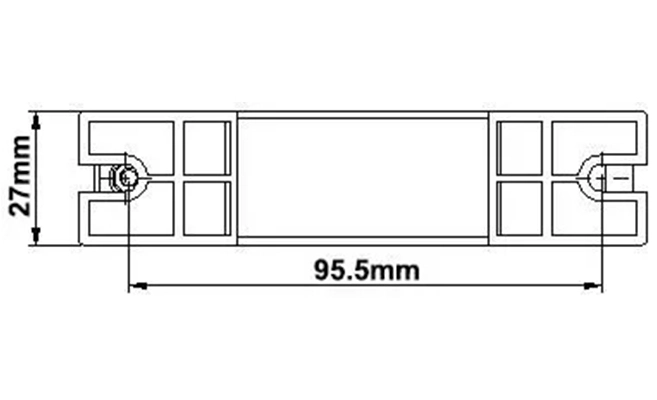

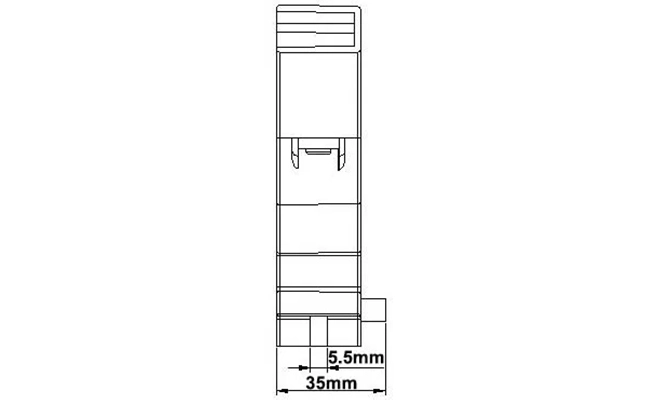

Specifications Drawings

Spécifications de AHKC-EKC capteur de courant à effet Hall Split Core

1. Paramètres principaux

Paramètre	Description et valeur
Entrée évaluée	0 ~ ±(500-1500)A DC ou 0 ~(50 ~ 1000)A AC
Sortie évaluée	± 5Vdc/± 4Vdc
Précision	1.0 de classe
Alimentation électrique	± 15Vdc (permettre ± 20% % de fluctuation)
Consommation	≤ 0.5W
Tension offset zéro	± 20mV
Dérive de tension offset	≤ ± 1.0mV/℃
Linéarité	≤ 0.2% FS
Temps de réponse	≤ 5us
Bande passante	0 ~ 20kHz
Tension d'isolement	3.5kV/50Hz/1min

2. Environnement

Condition	Description et valeur
Température	Température de fonctionnement: -40 ℃ ~ + 85 ℃; Température de stockage: -40 °C ~ + 85 °C
Humidité	≤ 95% HR, aucune condensation, sans gaz corrosif
Altitude	≤ 2000m
