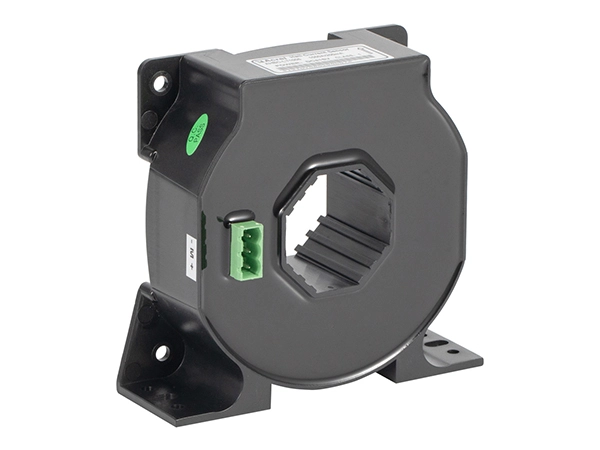

AHBC-LT1005 capteur de courant à effet Hall fermé

Name: AHBC-LT1005 capteur de courant à effet Hall fermé
Brand: Acrel Co.,Ltd.

Mesure:

Entrée: 1000A

Sortie: 200mA

Alimentation: DC ± 12V-DC ± 24V

Précision: 05 classe

Temps de réponse:<1µs

Apparence:

Petit paquet taille

Consommation de puissance faible

Gamme de mesure étendue

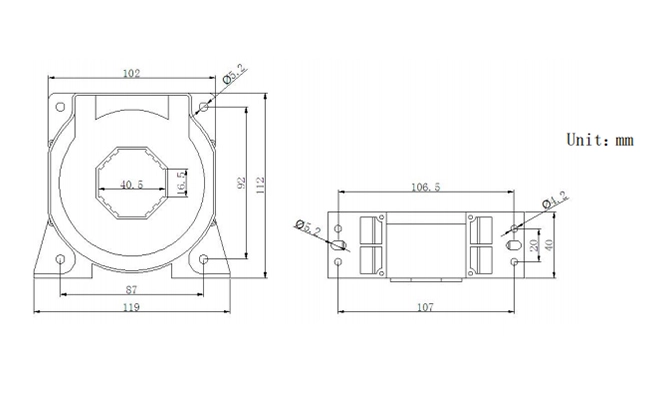

Specifications Drawings

Spécifications de AHBC-LT1005 capteur de courant à effet Hall fermé

Tension d'entrée évaluée	1000A
Mesurer la gamme de tension	1500A
Mesurer la résistance	Très 1000Amax:	0(min) 20(max)
Ratio des virages	@ 1200Amax	0(min) 7.5(max)
Courant de sortie évalué	2mA 0.1% FS(10A), 200mA UPI 0.1% FS(1000A)
Précision	0.5 de la salle
Tension	12V ~ + 24V
Courant de consommation de puissance	20mA + ls
Compensation de courant zéro	132 0.2mA
Temps de réponse	<1μs
Linéarité	≤ 0.05% FS
Tension d'isolation	3kV/50Hz/1min
Bande passante (-3dB)	0-100KHz
Résistance secondaire de bobine	50Q
Température de fonctionnement	-40 ~ 85C
Température de stockage	-40 ~ 85C
