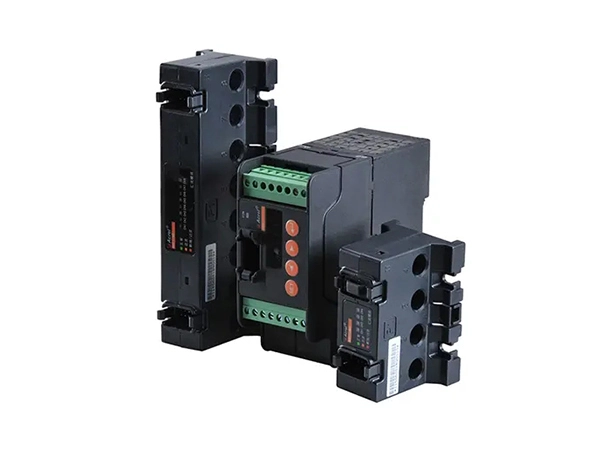

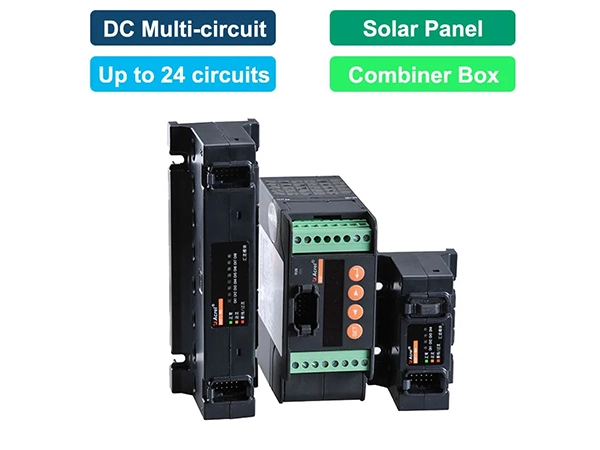

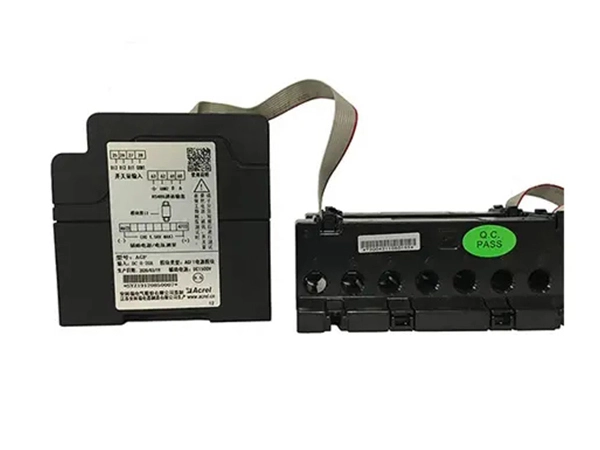

Compteur de surveillance de la chaîne solaire AGF-M DC

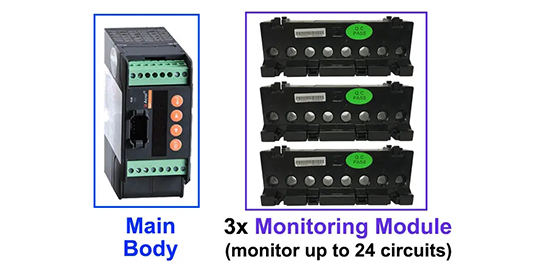

Canaux d'entrée

4

8

12

16

20

24

Courant nominal

DC 0 ~ 20A

Temps de réponse

1s

Précision

Classe 0.5

Coefficient de température

400ppm

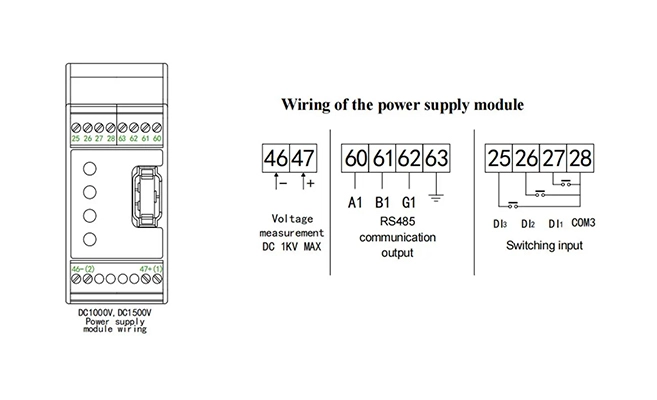

Communication RS485

Protocole RS485/ModBus-RTU, 4800/9600/19200/38400bps

Fonction supplémentaire

Interrupteur d'entrée

Entrée à 3 voies (optocoupleur ou mode contact sec)

Paramètres techniques généraux

Température/Humidité

Température de travail: -35 ~ + 65 ℃, humidity95 %, pas de condensation, pas de lieu de gaz de corrosion

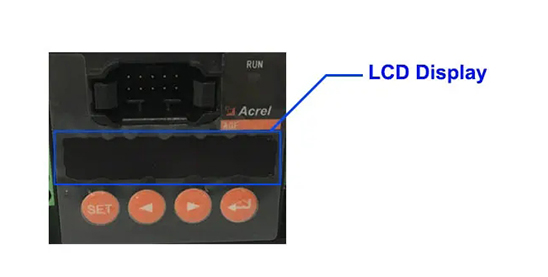

* Module d'affichage température de travail:-20 ~ + 70 ℃

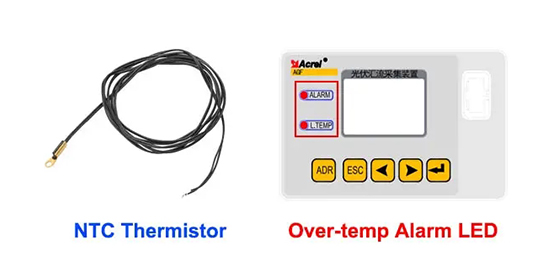

Fonction de mesure de température

Pour mesurer la température intérieure de la boîte (-20 ℃ ~ 100 ℃)

Altitude

≤ 3000m

Résistance d'isolation

≥ 100MΩ

Fréquence industrielle de résistance à la tension

Puissance/communication/entrée de commutation/entrée de tension cellulaire -- CA 2kV/1min

(Lorsque l'alimentation auxiliaire est DC1500V, la tension de tenue entre l'alimentation, l'entrée de la cellule photoélectrique et l'autre circuit est CA 2.7kV)

Courant d'entrée/puissance 、 tension cellulaire, communication, commutation

State-AC3.5kV/1min

EMC

GB_T 17626.2-2006;

Test d'immunité à décharge électrostatique de 3e qualité, décharge d'air 8kV, décharge de contact 6kV.

GB_T 17626.4-2008;

Test d'immunité transitoire électrique rapide grade 4, mode commun 4kV, mode différence 2kV

GB_T 17626.5-2008;

Test d'immunité surtension (choc) grade 4, mode commun 4kV, mode différence 2kV

GB_T 17626.8-2006;

Test d'immunité de champ magnétique de fréquence de puissance grade 4
