AGF-AE-D l'UL 1-Phase 3-Fil Solaire PV Compteur D'énergie

Name: AGF-AE-D l'UL 1-Phase 3-Fil Solaire PV Compteur D'énergie
Brand: Acrel Co.,Ltd.

● Mesure: Powr actif, puissance réactive, courant, tension et etc

● Câblage: connexion 1-phase 3-fil

● Cote de courant: 100A ou 200A AC (jumelé avec des CTs externes)

● Communication: RS485 (MODBUS-RTU)

● Application: Utilisation dans des inverseurs solaires PV et anti-reflux distribués

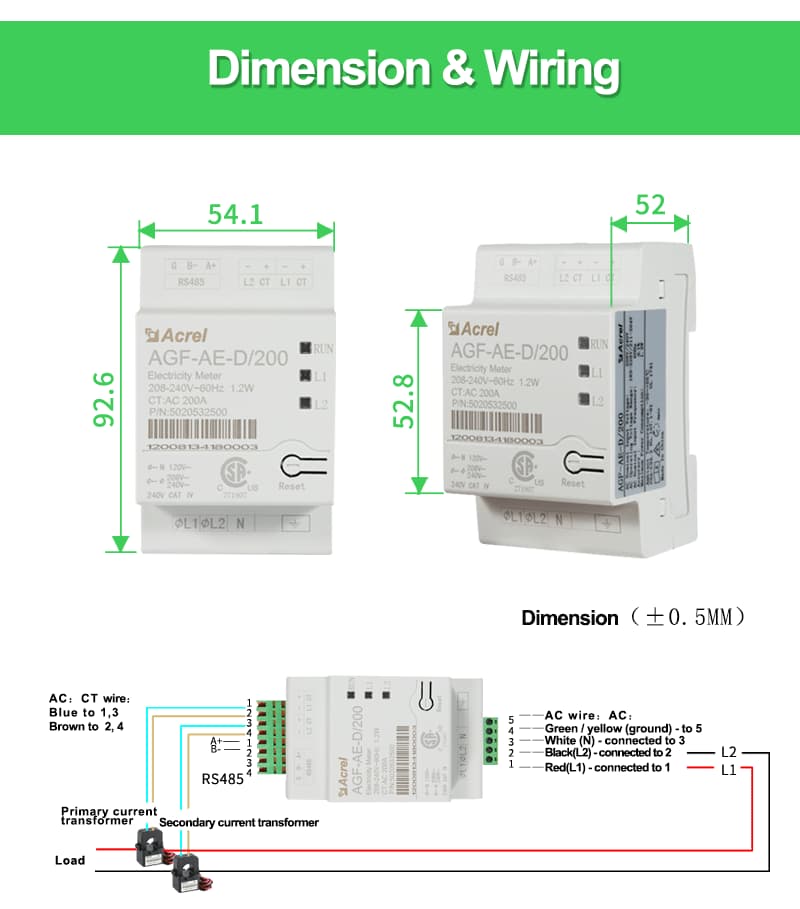

● Dimension: 54.1*87.8*52mm (H * W * D)

● Installation: 35mm DIN Rail

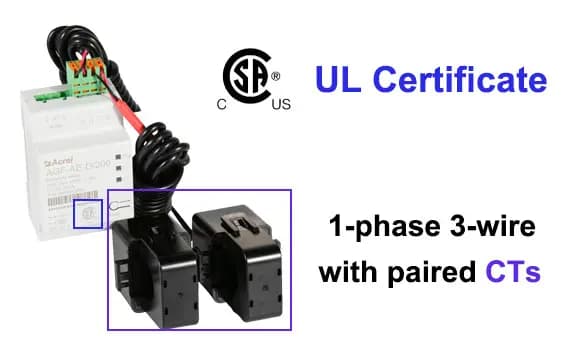

● Standard et certificat: UL1741;TUV

● Compteur solaire 1P3W

● 100A,200A Cts

● RS485 (MODBUS-RTU)

Features Specifications Details Download

Caractéristiques de AGF-AE-D compteur d'énergie solaire PV à 3 fils de l'UL 1 phase

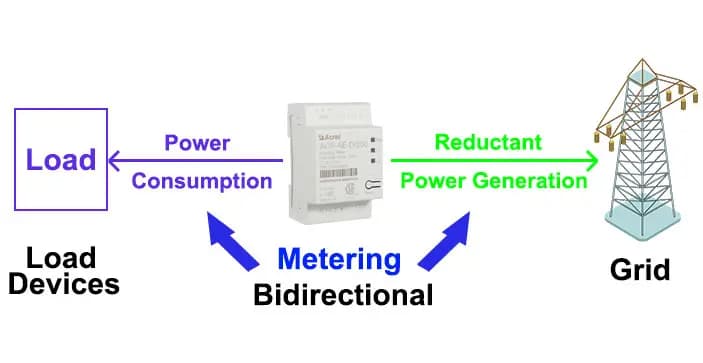

Compteur de surveillance bidirectionnel de reflux AGF-AE-D (1 phase,3 fils avec certificat UL)

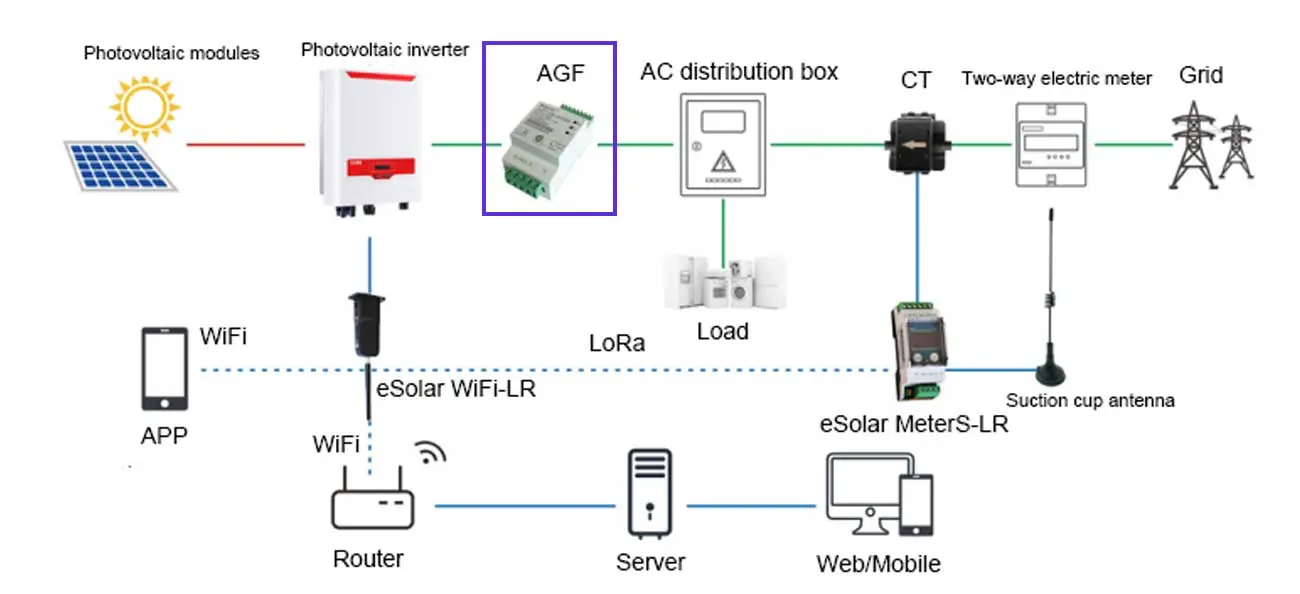

Energy Monitoring System For Solar Photovoltaic

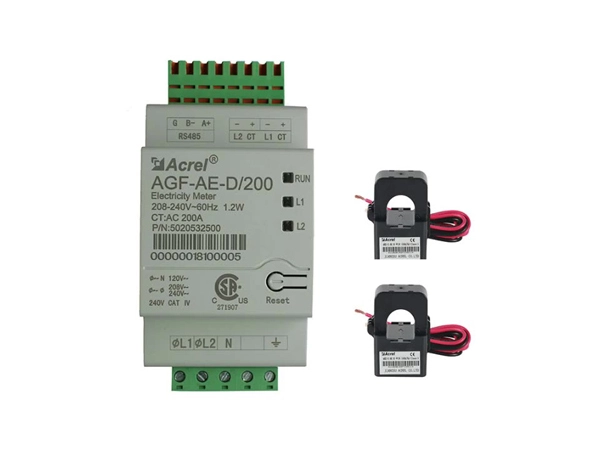

Pv Energy Meter

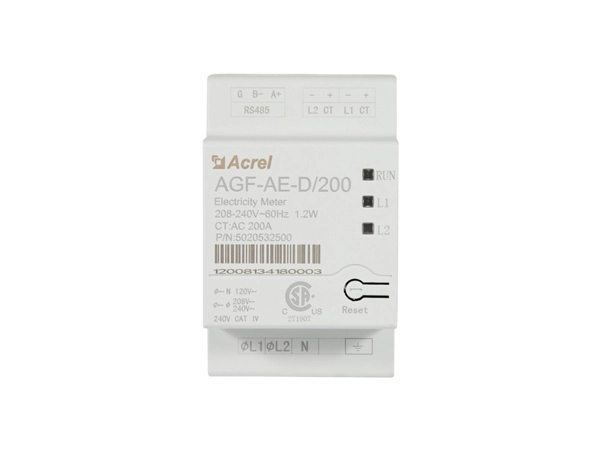

Photovoltaic Meter

Échantillon d'affichage

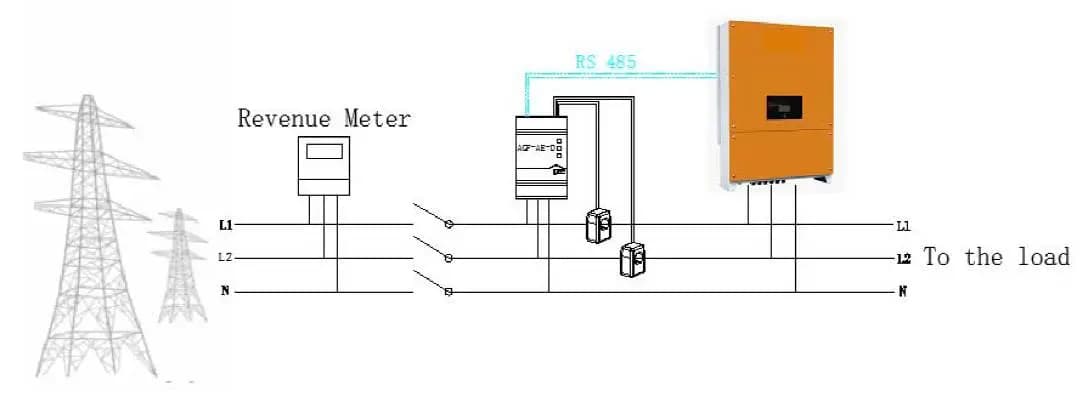

Connectez directement avec l'inverseur

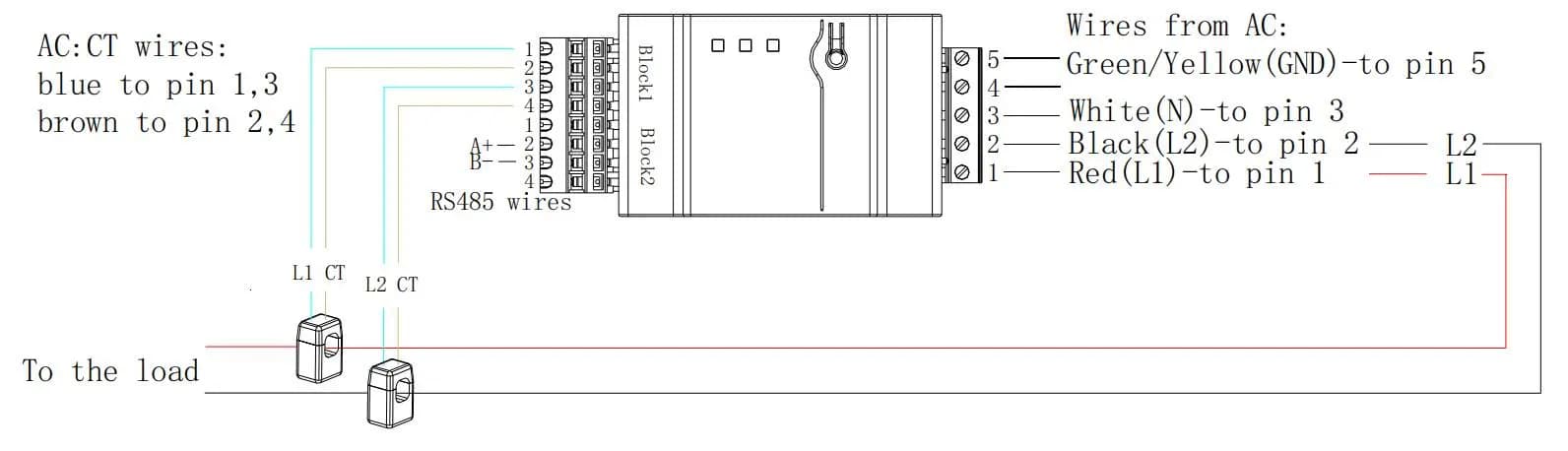

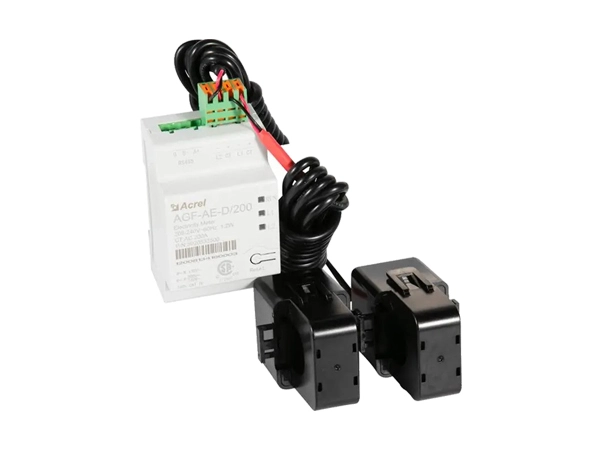

Connecté avec la ligne de charge via les CTs

Solar Panel Test Meter

Applications Of Acrel Smart Energy Meter

Service électrique du compteur			Unités
	AGF-AE-D/100	AGF-AE-D/200
Tension nominale-ligne à N	120		V
Tension nominale-ligne à ligne	208/240		V
Gamme de tension étendue	88% ~ 110%
Fréquence AC	60		Hz
Grilles prises en charge	L1/L2/N/PE
Consommation de puissance	1.2		W
Communication
Compteur Interfaces de Communication	485 RS
Temps de réponse	≤ 1		S
Précision du compteur
Courant RMS nominal	100	200	A
1%-100% du courant CT	± 0.5	± 1	%
Transformateurs de courant
Nombre de transformateurs de courant fournis	2
Dimensions	I.D:15 O.D:35	70.5 × 54.5 × 39 (H × W × D)	Mm
Conformité standard
Sécurité	UL1741
Spécifications d'installation
Dimensions(H× W× D)	54.1 × 87.8 × 52		Mm
Poids	0.2		Kg
Plage de température de fonctionnement	-30 ~ 55		℃
Humidité relative (sans condensation)	5-90		%
Type de montage	DIN-Rail,35mm

Acrel Smart Meter Details

Utilisé pour PV solaire distribué ● Surveillance du reflux ● Connecté avec la ligne de charge via les CTs ● Se connecter directement avec les onduleurs
Connexion à trois fils monophasée ● Tension nominale de la ligne à N: 120V ● Tension nominale de la ligne à la ligne: 208/240V ● Grilles prises en charge: L1/L2/N/PE

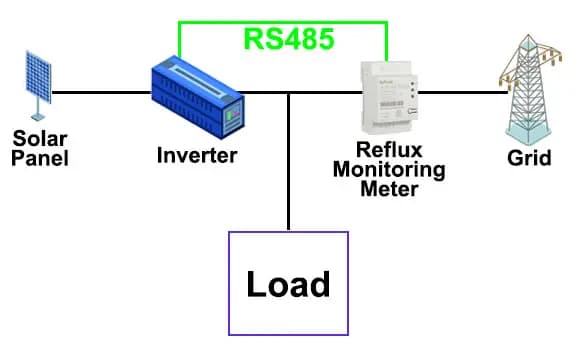

Communication RS485 ● Protocole MODBUS-RTU ● Communiquer avec l'inverseur pour réaliser la fonction anti-reflux ● Temps de réponse: ≤ 1s
Comptage bidirectionnel ● Comptage d'énergie active et réactive ● Courant RMS évalué: 100/200A ● Précision: ± 0.5%/± 1%
