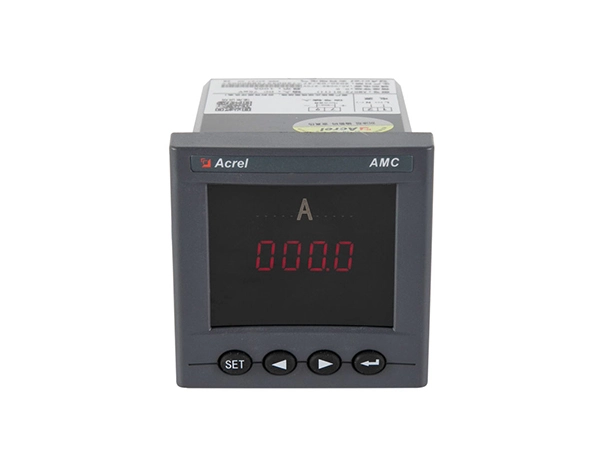

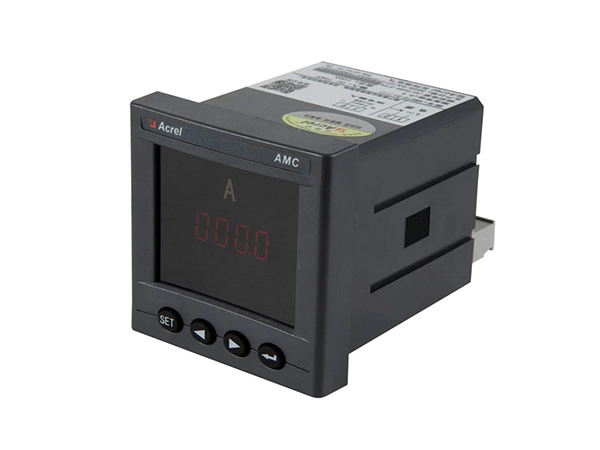

PZ72L-DI analyseur d'ampèremètre DC

Comptage de courant DC dans le système DC
Affichage local
Définir les paramètres
Applications: panneaux CC, énergie solaire, stations de base de télécommunications et postes de charge

Contactez-nous

Features Specifications Drawings

Caractéristiques de l'analyseur d'ampèremètre DC PZ72L-DI

Précision Courant: Classe 0.5 Alimentation: AC 220V Consommation de puissance actuelle <0.5VA Alimentation électrique Consommation de puissance ≤ 5VA

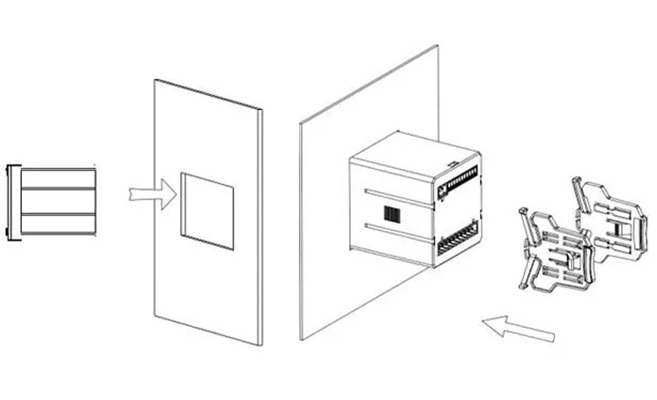

Installation Panneau monté Dimension(L * W * H) Panneau taille (L × W): 7575mm Découpe (L × W): 6767mm Logement (L × W × H): 666694.3mm Relais de l'interrupteur DC 30V/3A AC 220V/3A Courant de démarrage 0.3%

Spécifications de l'analyseur d'ampèremètre DC PZ72L-DI

Paramètre technique		Valeur

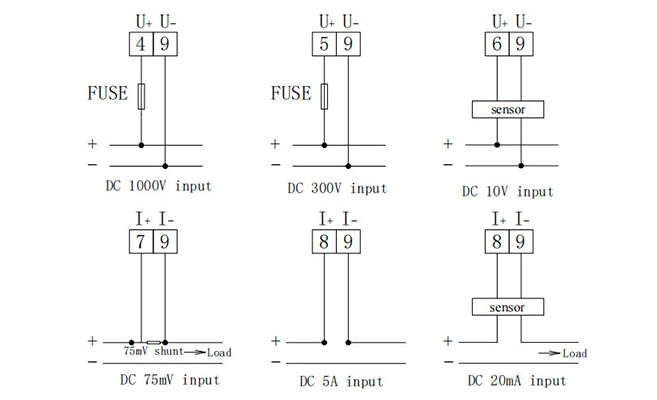

Entrée	Valeur évaluée	Tension AC: PhaseAC unique 100V,400V Trois phases AC 100V,400V,660V(UL-L, seulement 72/96) Courant AC: AC1A,5A; DC tension: 1000V,300V,75mV,10V; Courant DC: 0-20mA,4-20mA,5A;




	Surcharge	Tension: 1.2 fois la valeur nominale (continue); 2 fois la valeur nominale/1 seconde Courant: 1.2 fois la valeur nominale (continue); 10 fois la valeur nominale/1 seconde

	Fréquence	45Hz ~ 65Hz
	Consommation de puissance	La consommation de puissance de chaque tension, le circuit d'entrée de courant est inférieur à 0.5VA
Précision		0.5 de classe
Fonction	Affichage	LED ou LCD

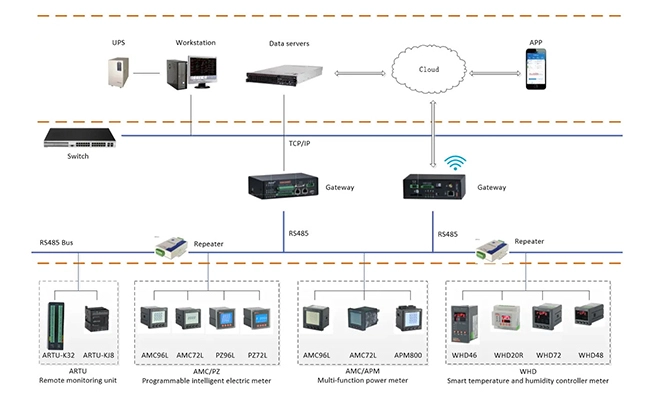

	Communication	RS485, protocole Modbus-RTU; (1 bit de démarrage, 8 bits de données, 1 bit d'arrêt, pas de parité) Taux de bauds 2400/4800/9600/19200 bps etc.

	Alarme	Relais passif à 1 canal, capacité de contact 3A/30VDC,3A/250VAC, utilisé pour une alarme élevée, faible, déséquilibrée, etc.
	Analogique	DC4 ~ 20mA,(charge <500Ω) (Remarque: le fil blindé est spécialement sélectionné pour l'entrée et la sortie du signal ci-dessus)

	Commutation	Entrée: 4 canaux ou 2 canaux entrée de contact sec, alimentation intégrée Sortie: sortie de commutation à 2 canaux, sans contact de relais, capacité: 3A/30VDC,3A/250VAC

Approvisionnement auxiliaire		AC/DC 85-265V
Consommation de puissance		<5VA
Résistance d'isolation		≥ 100MΩ
Fréquence de puissance résister à la tension		Entre ensemble d'alimentation de bornes et entrée de signal, ensemble de bornes de sortie 2kV/1min (RMS) Entre la coque et tous les ensemble de bornes (sauf l'ensemble de bornes de tension de référence inférieure à 40V) AC 4kV

Environnement	Température	Opération: -10 ℃ ~ + 55 ℃ Stockage: -25 °C ~ + 70 °C
	Humidité	≤ 95% HR, aucune condensation, sans gaz corrosif
	Altitude	≤ 2500m
