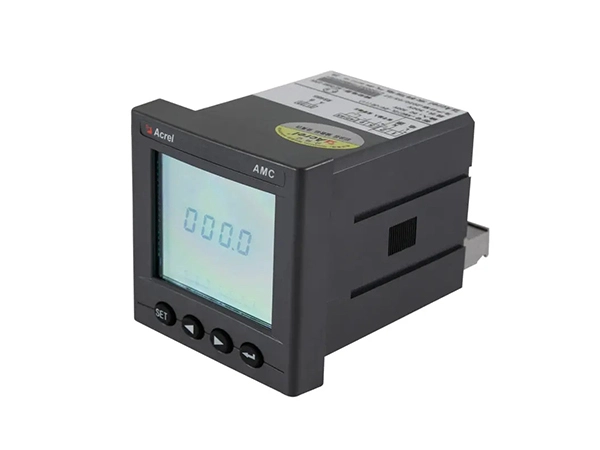

AMC72-DV analyseur de volmètre DC

Mesure: 1-circuit DC Tension
Précision: 0.5%

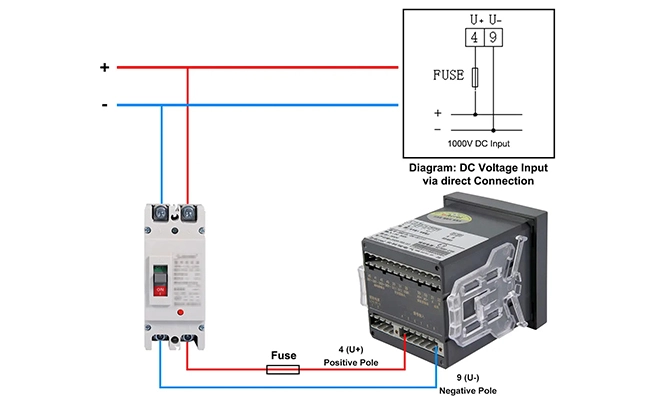

Courant nominal: 0 ~ 10V DC (via le transducteur); 300V ou 1000V DC (connexion directe)
Alimentation: 85 ~ 265V AC/DC
Communication: RS485 (MODBUS-RTU)
Sortie d'alarme: Alarme à faible et à courant élevé
Sortie analogique: 4 ~ 20mA DC
Fonction DI/DO: DI à 2 canaux et DO à 2 canaux
Norme et certificat: Certificats CE

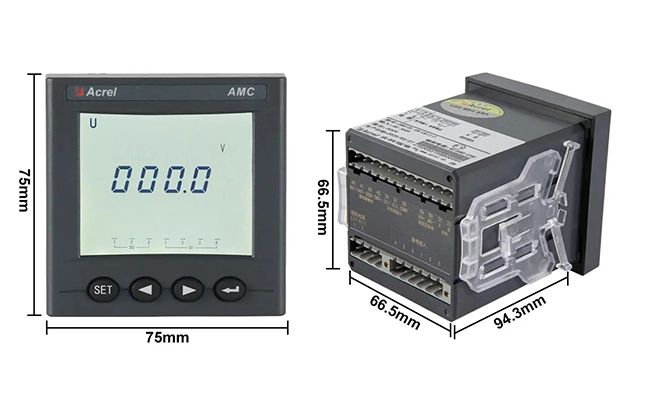

Features Specifications Drawings

Caractéristiques de l'analyseur de volmètre DC AMC72-DV

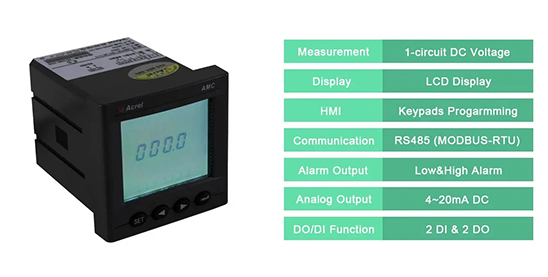

Features of AMC72-DV DC Volmeter Analyzer

1. Aperçu de la fonction

Fonction	Description et valeur
Mesure	DC Tension
Affichage	Affichage LCD
Communication (facultatif)	RS485, protocole Modbus-RTU;(1 bit de démarrage, 8 bits de données, 1 bit d'arrêt, pas de parité) Taux de bauds 2400/4800/9600/19200 bps etc.
Sortie d'alarme (facultatif)	Relais passif à 1 canal, capacité de contact 3A/30VDC,3A/250VAC, Utilisé pour l'alarme élevée, faible, déséquilibrée, etc.
Sortie analogique (facultatif)	DC4 ~ 20mA,(charge <500Ω) (Remarque: le fil blindé est spécialement sélectionné pour l'entrée et la sortie du signal ci-dessus)
Commutation DI/DO (facultatif)	DI (entrée numérique): entrée numérique à contact sec à 2 canaux avec alimentation intégrée DO (sortie numérique): sortie numérique à 2 canaux sans contact relais. Capacité: 3A/30VDC,3A/250VAC

2. Paramètres principaux

Paramètre	Description et valeur

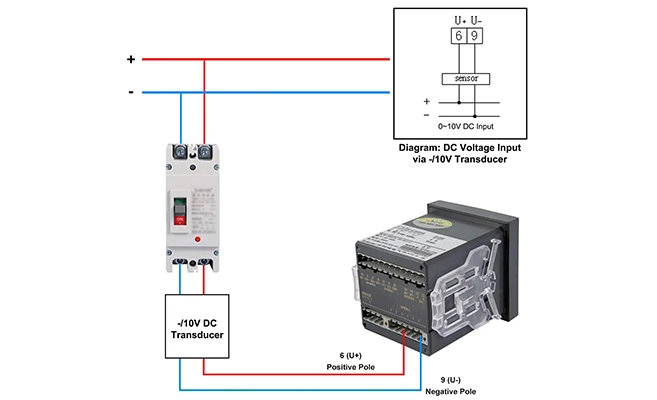

Entrée	Tension nominale	Entrée de tension CC: 10V CC (via un transducteur CC); 300V ou 1000V CC (connexion directe)
	Surcharge	Surcharge d'entrée de tension: 1.2 fois la valeur nominale (continue); 10 fois la valeur nominale/1 seconde
	Fréquence	45 ~ 65Hz
	Consommation de puissance	La consommation de puissance de chaque circuit d'entrée de tension est inférieure à 0.5VA
Précision	Mesure de tension	0.5%
Alimentation électrique	Gamme de tension	AC/DC 85-265V
Alimentation électrique	Consommation de puissance	<5VA
Résistance d'isolation		≥ 100MΩ
Fréquence de puissance résister à la tension		Entre ensemble d'alimentation de bornes et entrée de signal, ensemble de bornes de sortie 2kV/1min (RMS) Entre la coque et tous les ensemble de bornes (sauf l'ensemble de bornes de tension de référence inférieure à 40V) AC 4kV

3. Environnement

Condition	Description et valeur
Température	Opération: -10 ℃ ~ + 55 ℃; Stockage: -25 °C ~ + 70 °C
Humidité	≤ 95% HR, aucune condensation, sans gaz corrosif
Altitude	≤ 2500m
