AMC72-DI analyseur d'ampèremètre DC

Mesure: Courant DC 1-circuit
Précision: 0.5%
Courant nominal: 5A DC (connexion directe); 0/4 ~ 20mA DC (via capteur DC); 75mV (via Shunt)
Alimentation: 85 ~ 265V AC/DC
Communication: RS485 (MODBUS-RTU)
Sortie d'alarme: Alarme à faible et à courant élevé
Sortie analogique: 4 ~ 20mA DC
Fonction DI/DO: DI à 2 canaux et DO à 2 canaux
Norme et certificat: Certificats CE

Features Specifications Drawings

Caractéristiques de l'analyseur d'ampèremètre DC AMC72-DI

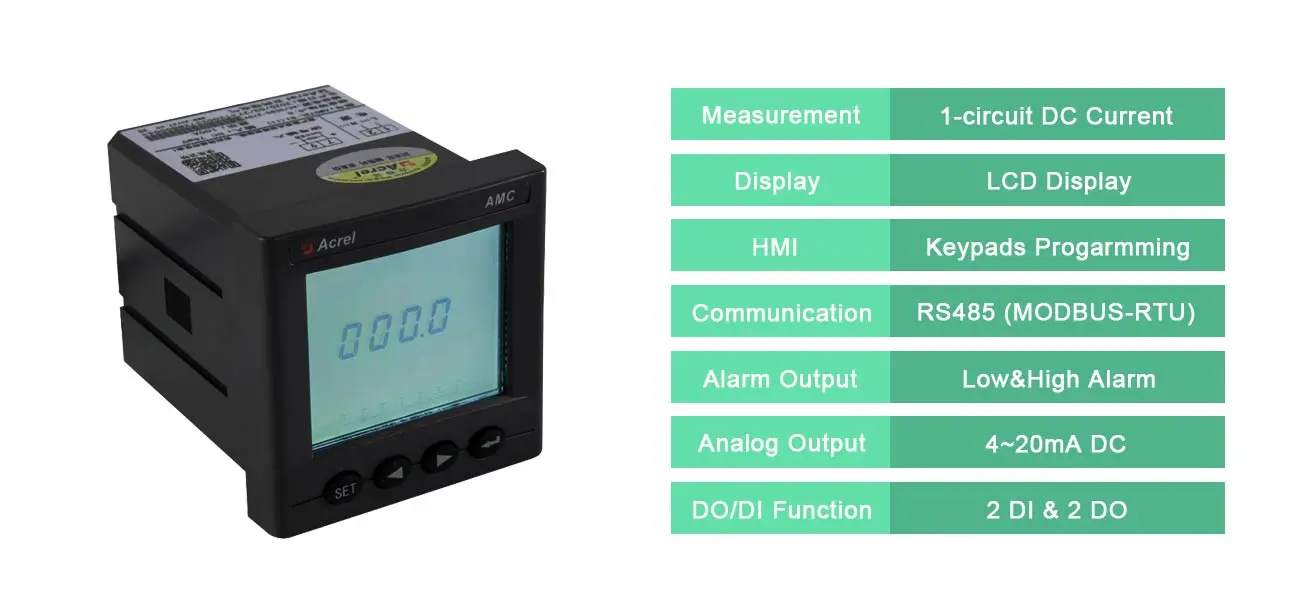

AMC72-DI Dc Current Ammeter

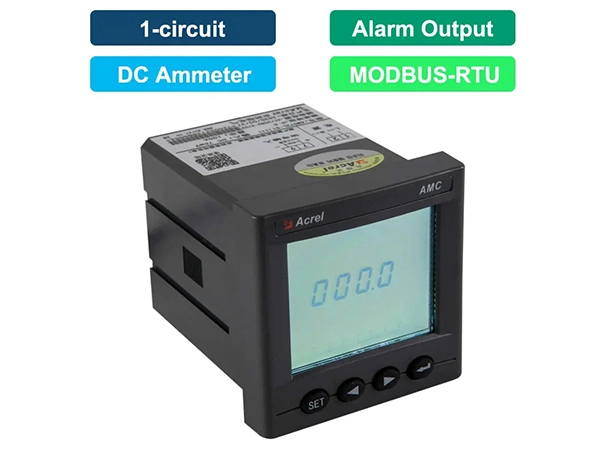

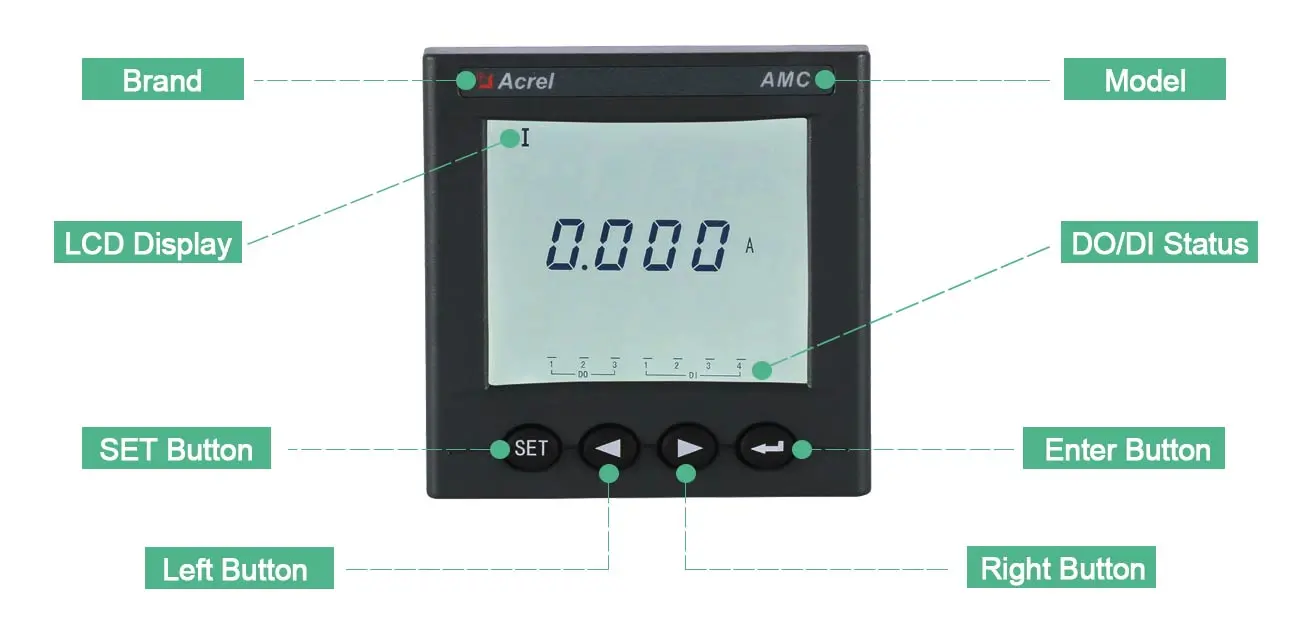

Amc72 Dc Current Ammeter

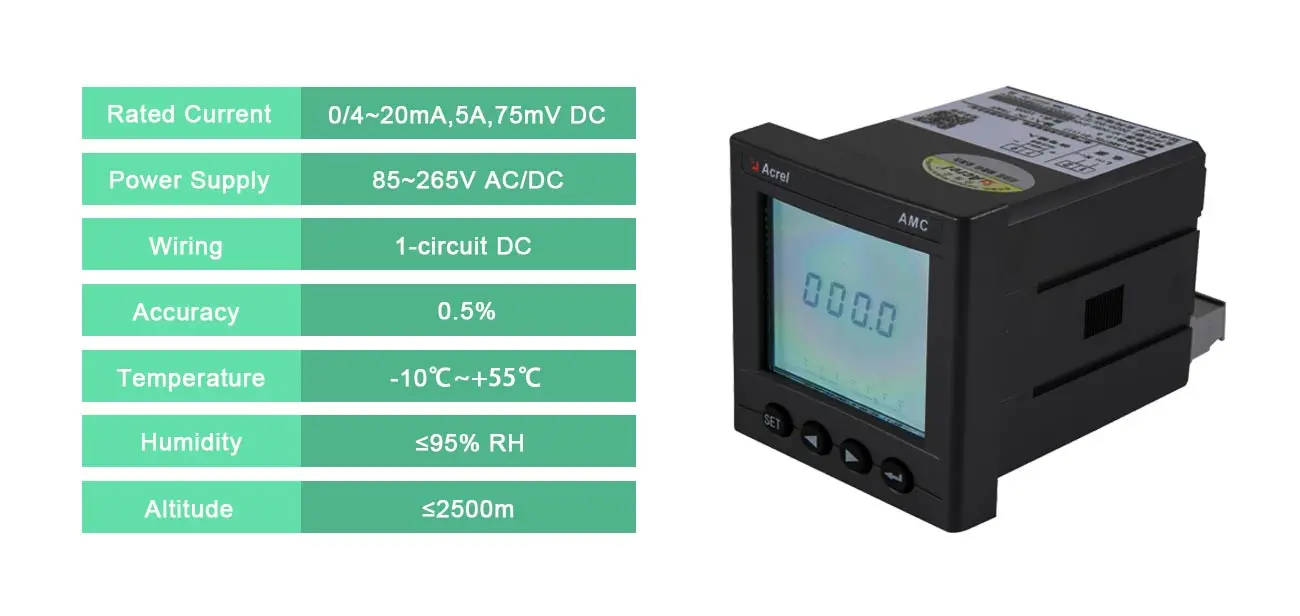

Amc72 Direct Current Ammeter

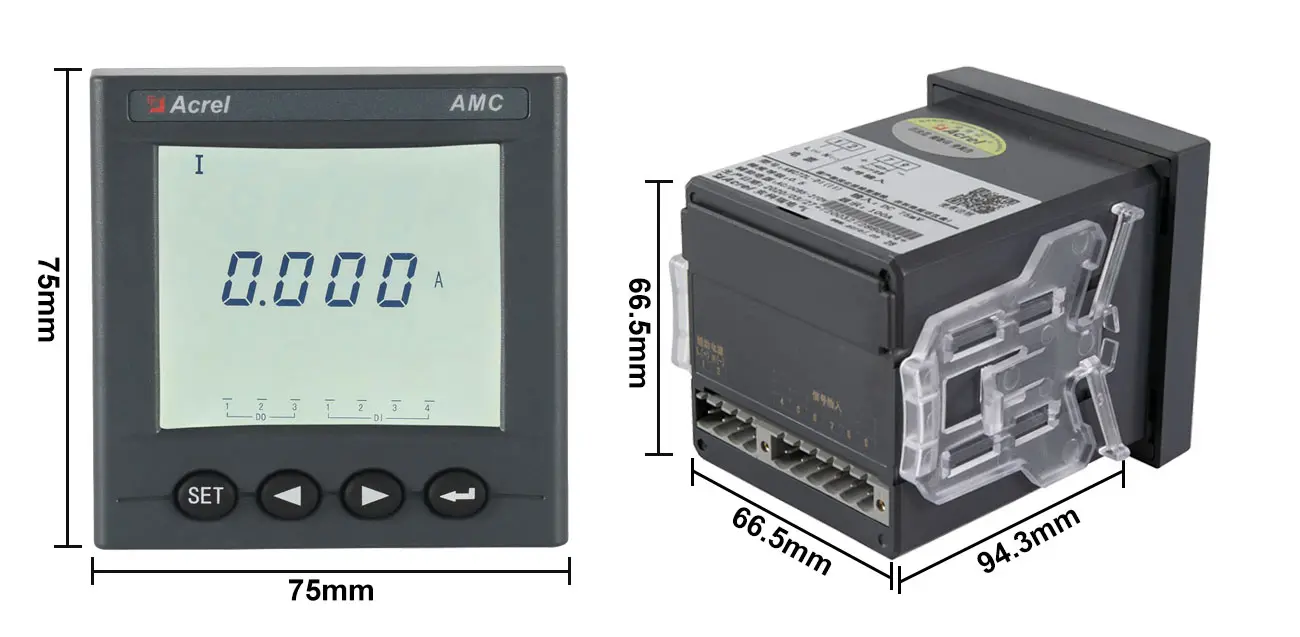

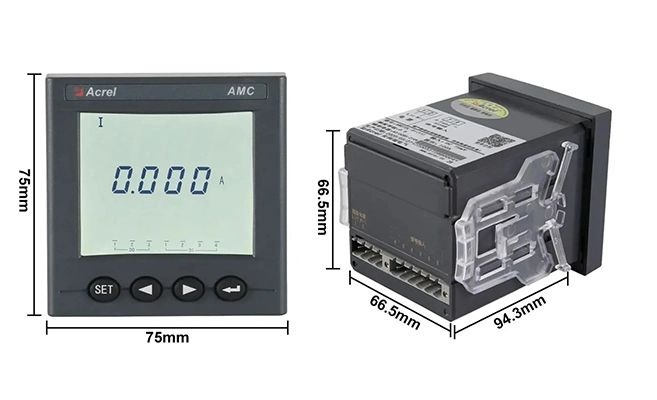

Dimension

High Current AMC72-DI Dc Ammeter

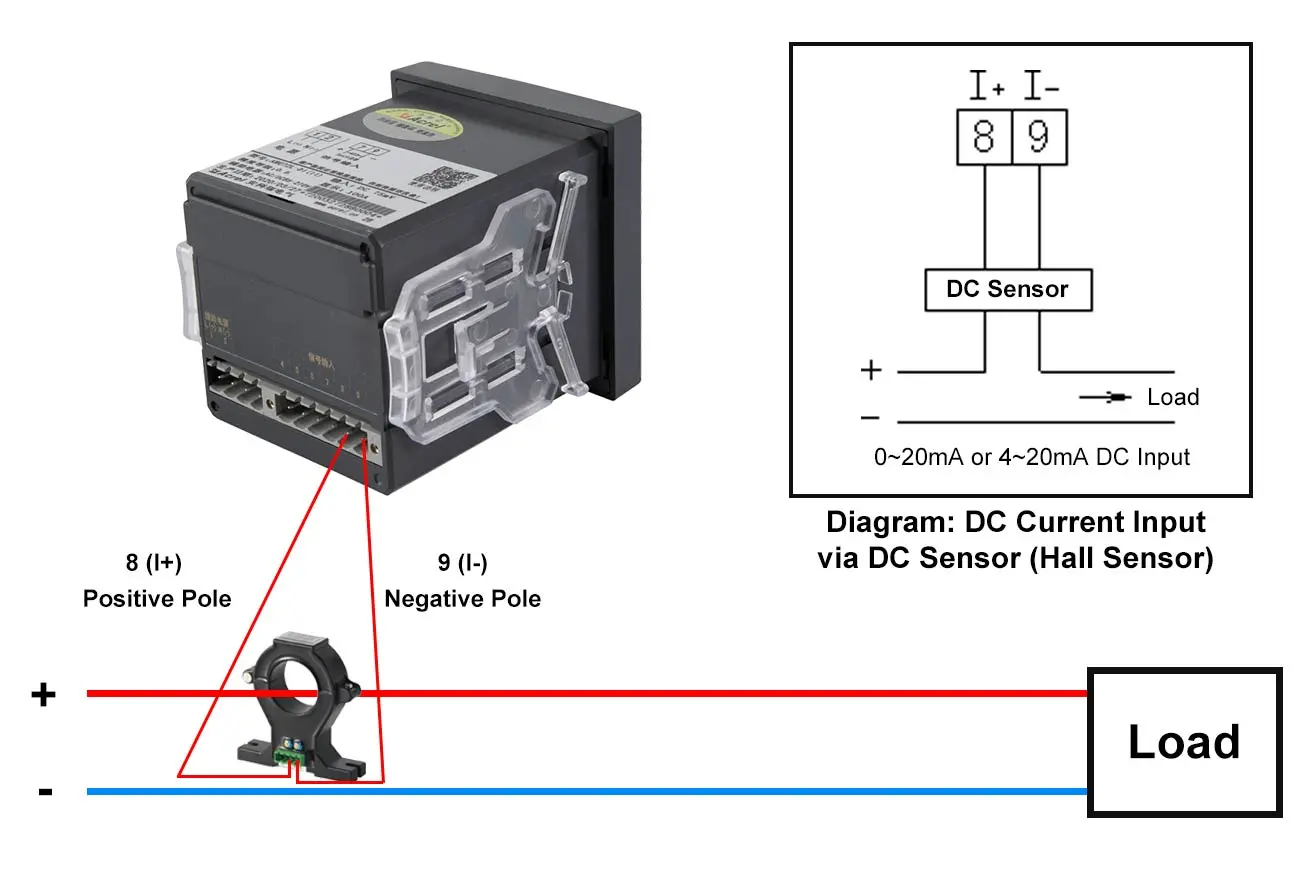

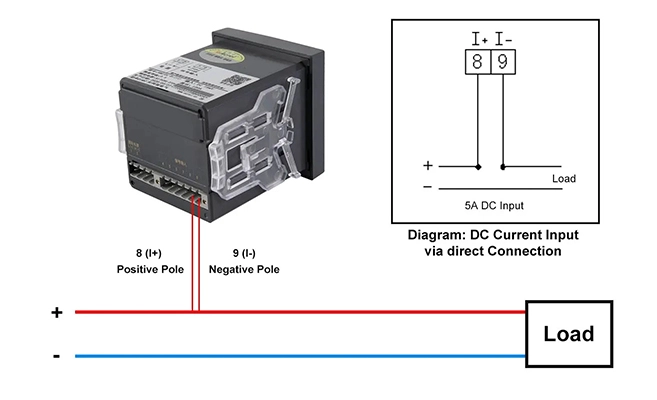

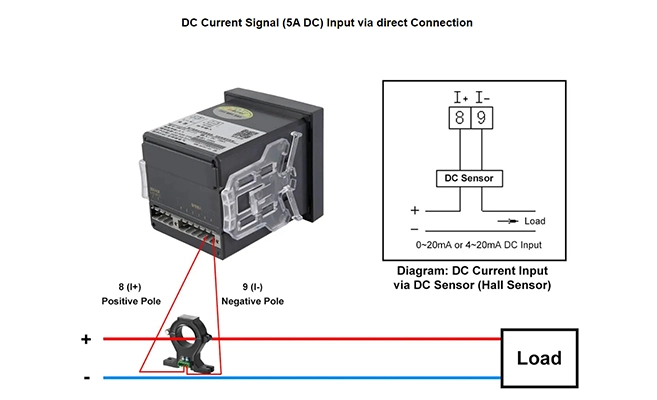

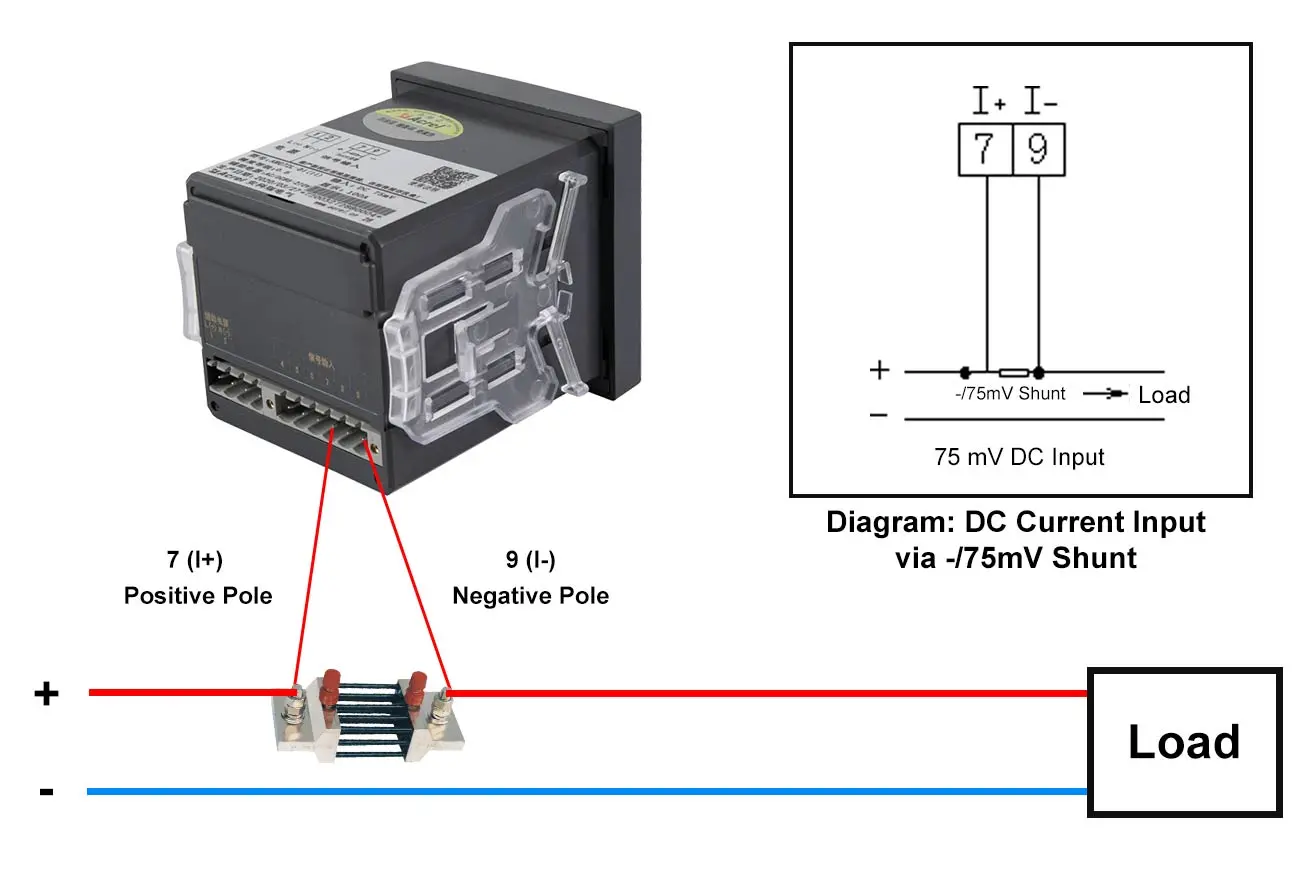

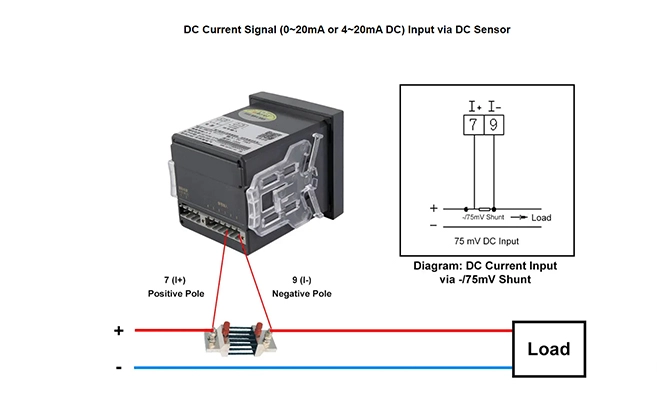

Illustrtion de câblage

amc72

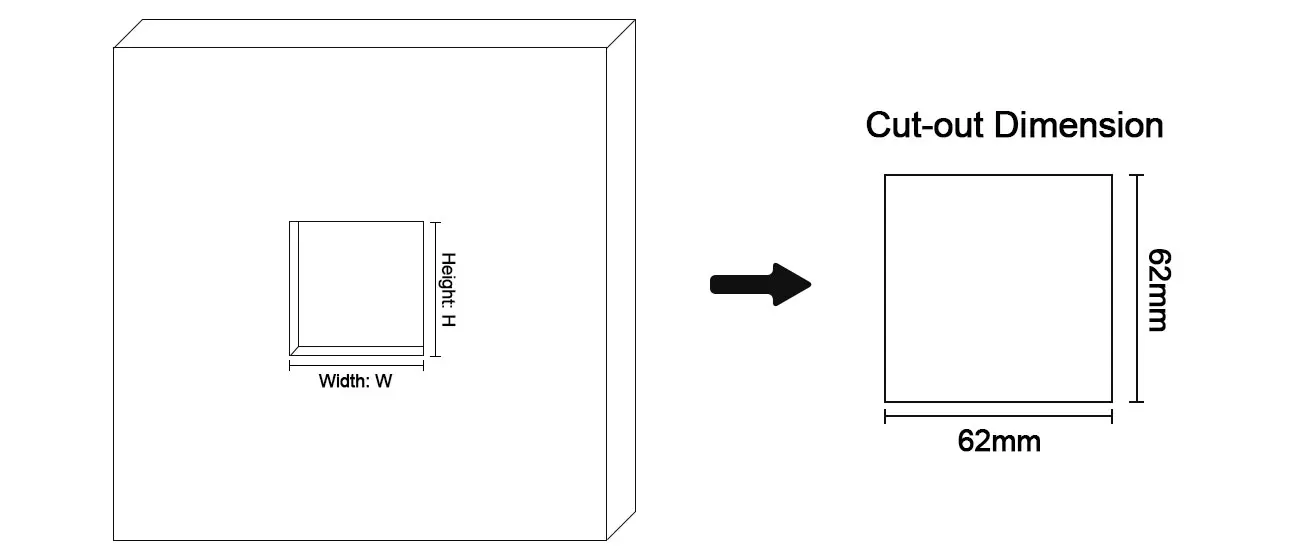

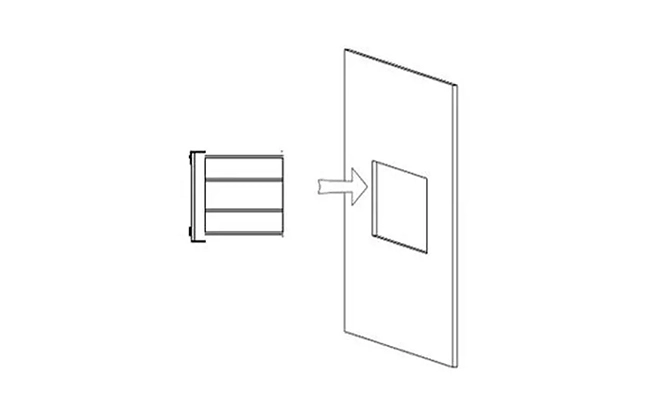

Instruction d'installation

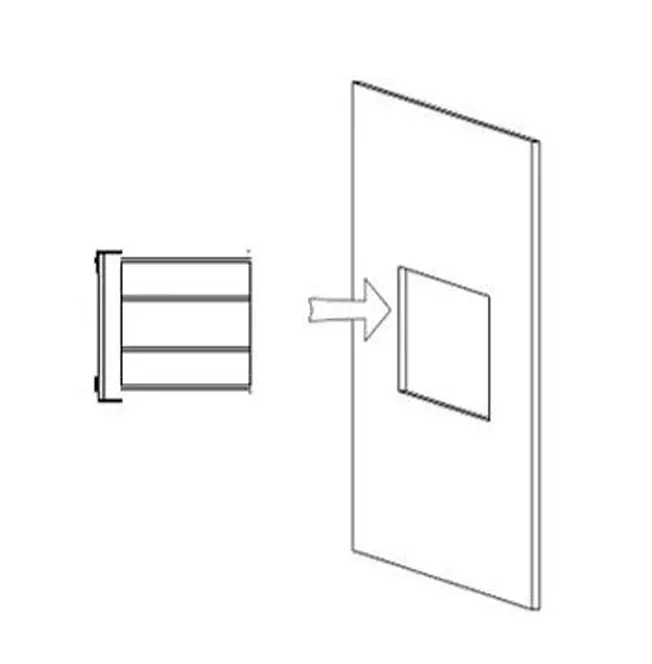

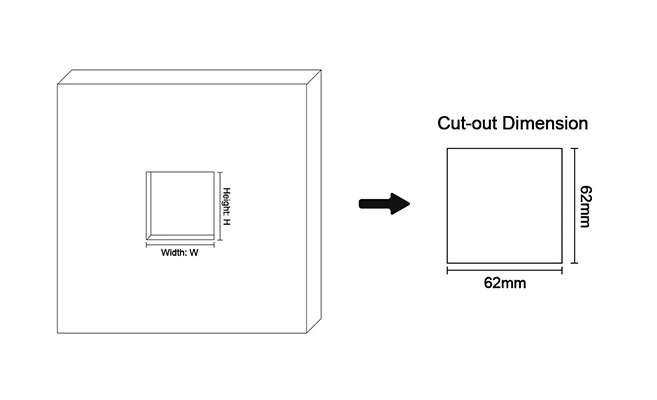

	1. Découpez un trou sur l'objet sur l'endroit où nous allons intégrer le compteur en fonction de la dimension du compteur mentionnée ci-dessus. 2. Retirez la boucle du compteur.

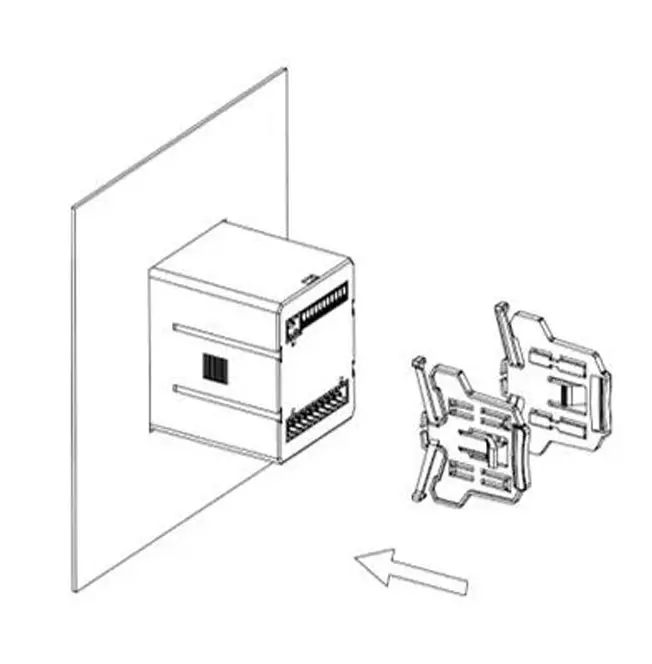

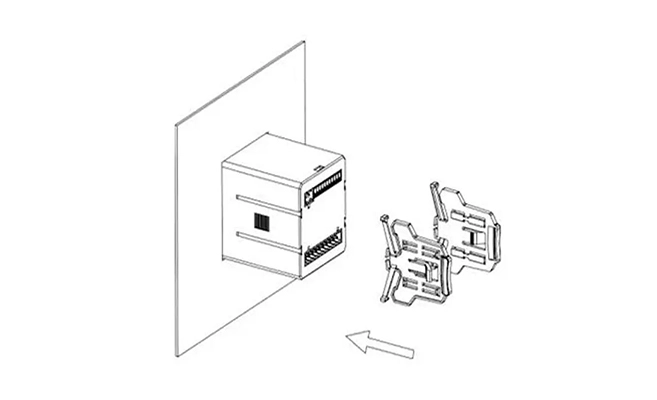

	3. Installez le compteur dans le trou de découpe. 4. Bouclez et fixez le compteur.

1. Aperçu de la fonction de AMC72-DI

Fonction	Description et valeur
Mesure	DC Actuel
Affichage	Affichage LCD
Communication (facultatif)	RS485, protocole Modbus-RTU; (1 bit de démarrage, 8 bits de données, 1 bit d'arrêt, pas de parité) Taux de bauds 2400/4800/9600/19200 bps etc.
Sortie d'alarme (facultatif)	Relais passif à 1 canal, capacité de contact 3A/30VDC,3A/250VAC, Utilisé pour l'alarme élevée, faible, déséquilibrée, etc.
Sortie analogique (facultatif)	DC4 ~ 20mA,(charge <500Ω) (Remarque: le fil blindé est spécialement sélectionné pour l'entrée et la sortie du signal ci-dessus)
Commutation DI/DO (facultatif)	DI (entrée numérique): entrée numérique à contact sec à 2 canaux avec alimentation intégrée DO (sortie numérique): sortie numérique à 2 canaux sans contact relais. Capacité: 3A/30VDC,3A/250VAC

2. principaux paramètres de AMC72-DI

Paramètre	Description et valeur
Entrée	Courant évalué	Entrée de courant continu: 5A DC (connexion directe); 0 ~ 20mA ou 4 ~ 20mA DC (via DC Sensor); 75mV DC (via Shunt)
	Surcharge	Surcharge d'entrée de courant: 1.2 fois la valeur nominale (continue); 10 fois la valeur nominale/1 seconde
	Fréquence	45 ~ 65Hz
	Consommation de puissance	La consommation de puissance de chaque circuit d'entrée de courant est inférieure à 0.5VA
Précision	Mesure actuelle	0.5%
Alimentation électrique	Gamme de tension	AC/DC 85-265V
Alimentation électrique	Consommation de puissance	<5VA
Résistance d'isolation		≥ 100MΩ
Fréquence de puissance résister à la tension		Entre le jeu d'alimentation des bornes et l'entrée du signal, le jeu de sortie des bornes 2kV/1min (RMS) Entre la coque et tous les ensemble de bornes (sauf l'ensemble de bornes de tension de référence inférieure à 40V) AC 4kV

3. Environnement

Condition	Description et valeur
Température	Opération: -10 ℃ ~ + 55 ℃; Stockage: -25 °C ~ + 70 °C
Humidité	≤ 95% HR, aucune condensation, sans gaz corrosif
Altitude	≤ 2500m
