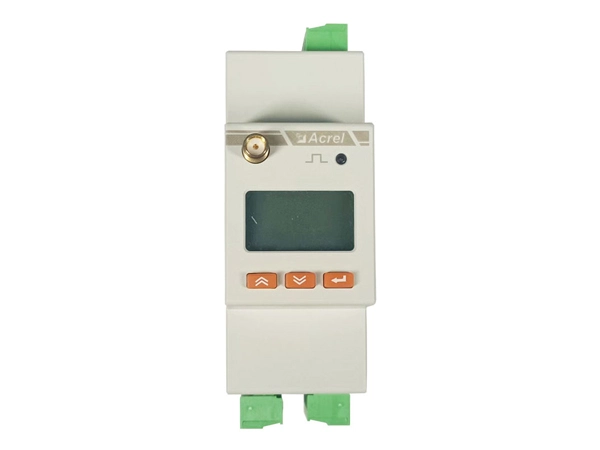

Compteur de puissance sans fil intelligent monophasé Acrel ADW310

Name: Compteur de puissance sans fil intelligent monophasé Acrel ADW310
Brand: Acrel Co.,Ltd.

● Compteur intelligent IoT 1 phase

● 4G, WiFi ,RS485 (MQTT, MODBUS)

● CT apparié 100A AC

Contactez-nous Téléchargement manuel

Features Specifications Details Download

Caractéristiques du compteur de puissance sans fil intelligent monophasé Acrel ADW310

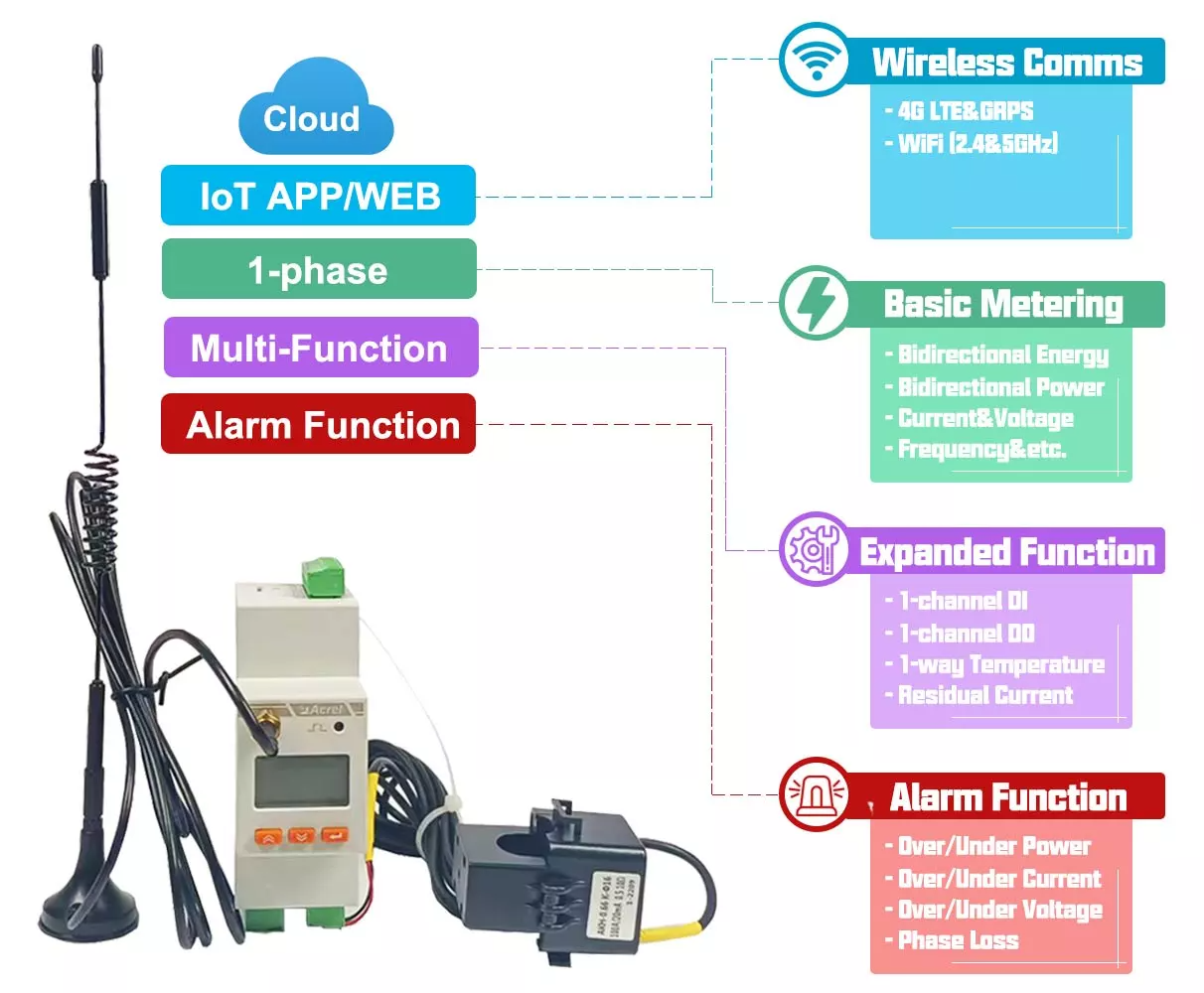

Wireless Single Phase Energy Meter

Le compteur d'énergie sans fil ADW310 est principalement utilisé pour mesurer l'énergie active du réseau basse tension. Il présente les avantages de la petite taille, de la haute précision, des fonctions riches, etc., et possède de nombreuses méthodes de communication optionnelles. Il peut prendre en charge la communication RS485, Lora, 4G et d'autres méthodes de communication sans fil. Le mode d'échantillonnage actuel du transformateur est pratique pour les utilisateurs à installer et à utiliser à différentes occasions. Il peut être installé de manière flexible dans la boîte de distribution pour répondre aux besoins de mesure de puissance, de supervision de fonctionnement et de maintenance ou de surveillance de puissance pour différents domaines et différentes charges.

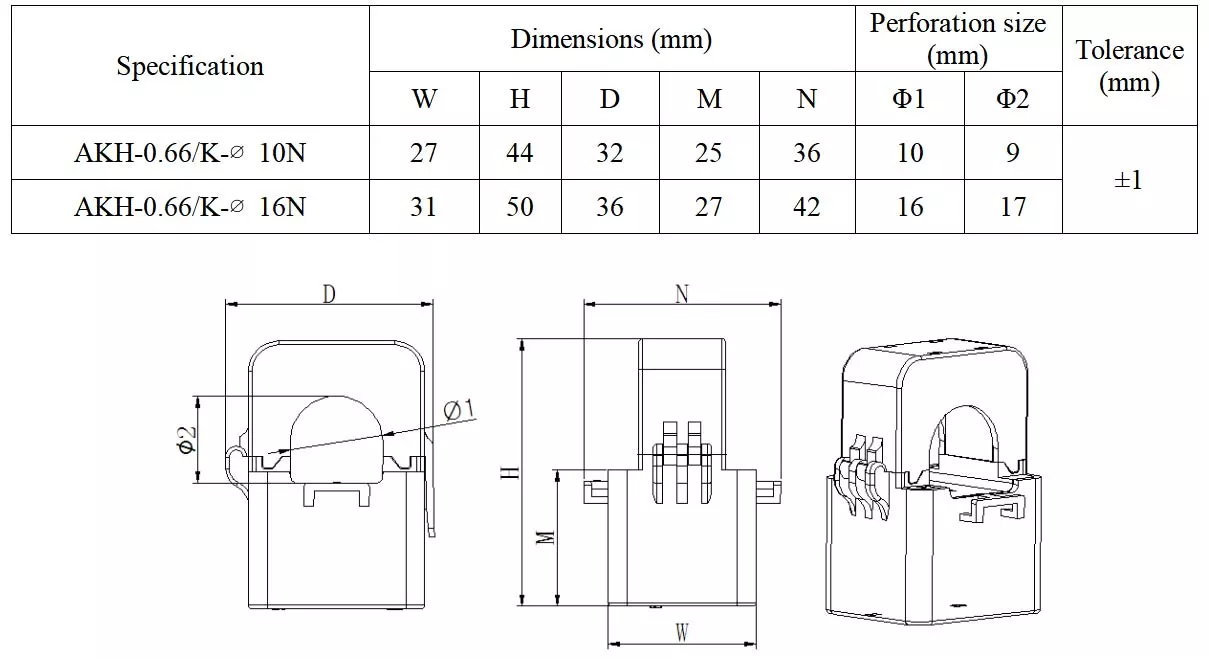

Forme et découpe

Fonction

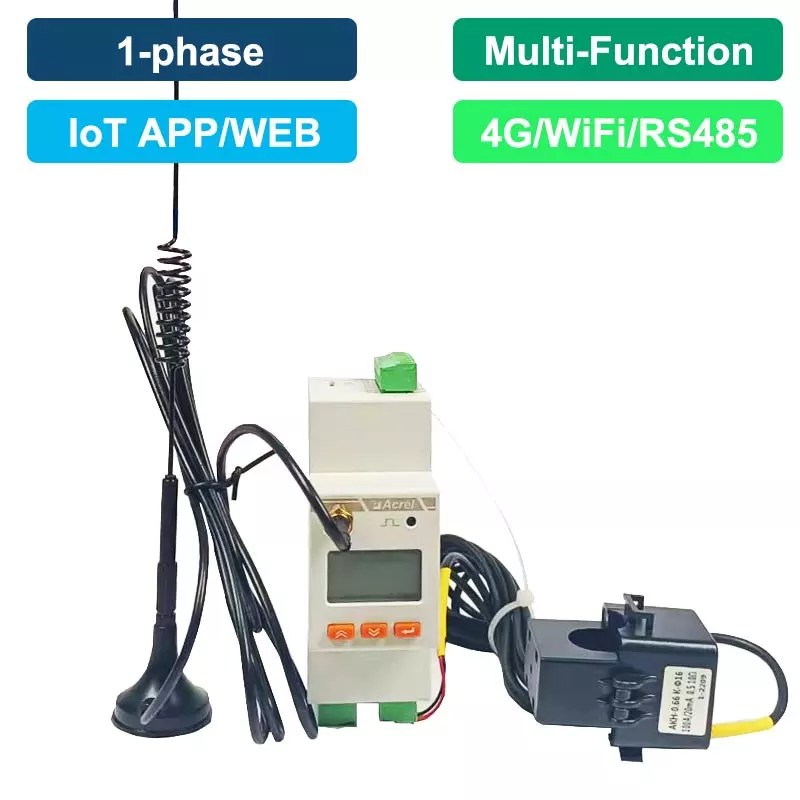

Iot Based Smart Energy Meter

● Comms sans fil. : 4G, WiFi (MQTT, MODBUS-TCP)

● Comms câblé. : RS485 (MODBUS-RTU)

● Tension nominale: 220 ~ 264Vac L-N

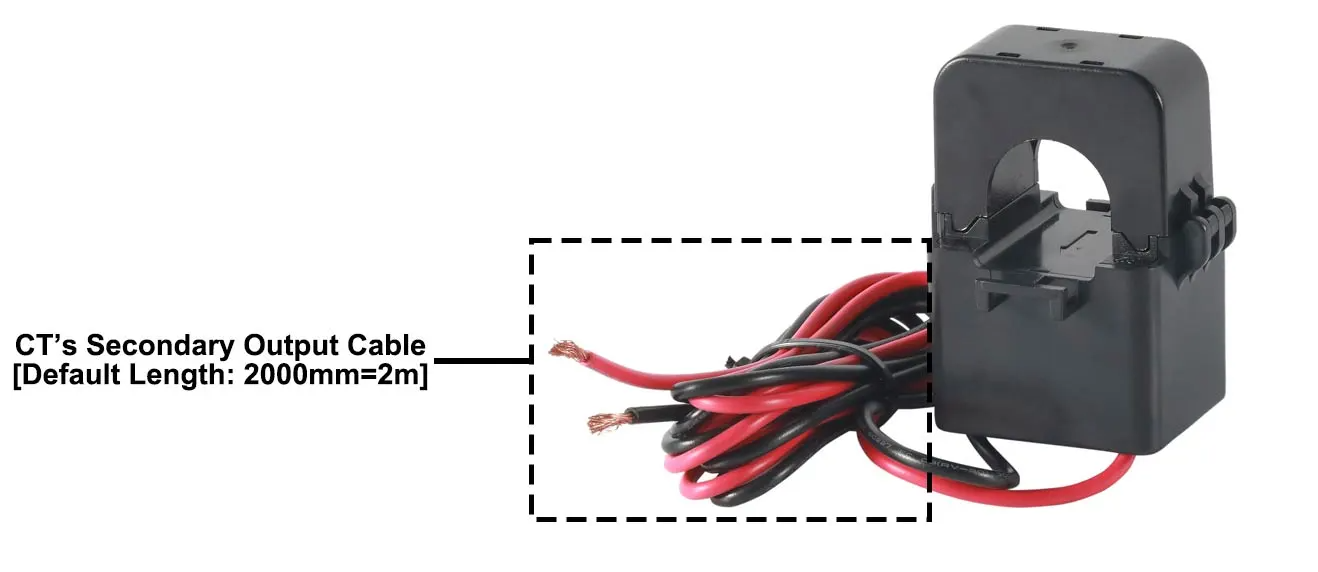

● Courant nominal: 20(100)A AC (via CT apparié)

● Mesure: Énergie active et réactive 1 phase, Puissance active et réactive, Courant, Tension, Frequncy, Facteur de puissance, Puissance apparente

● Fonction d'E/S: DI à 1 voie et DO à 1 voie

● Température: Mesure de la température du câble à 2 voies

● Sortie d'impulsion: sortie d'impulsion active

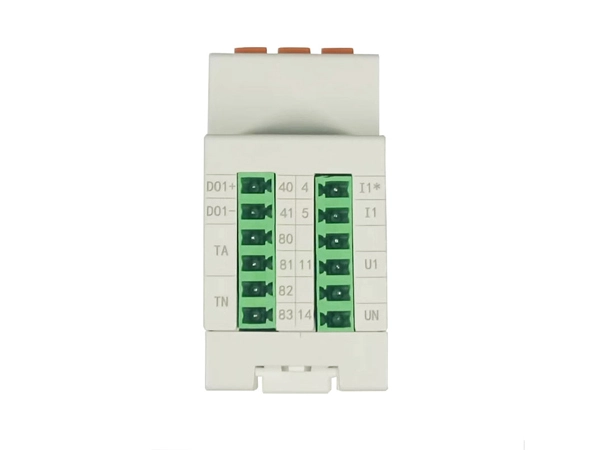

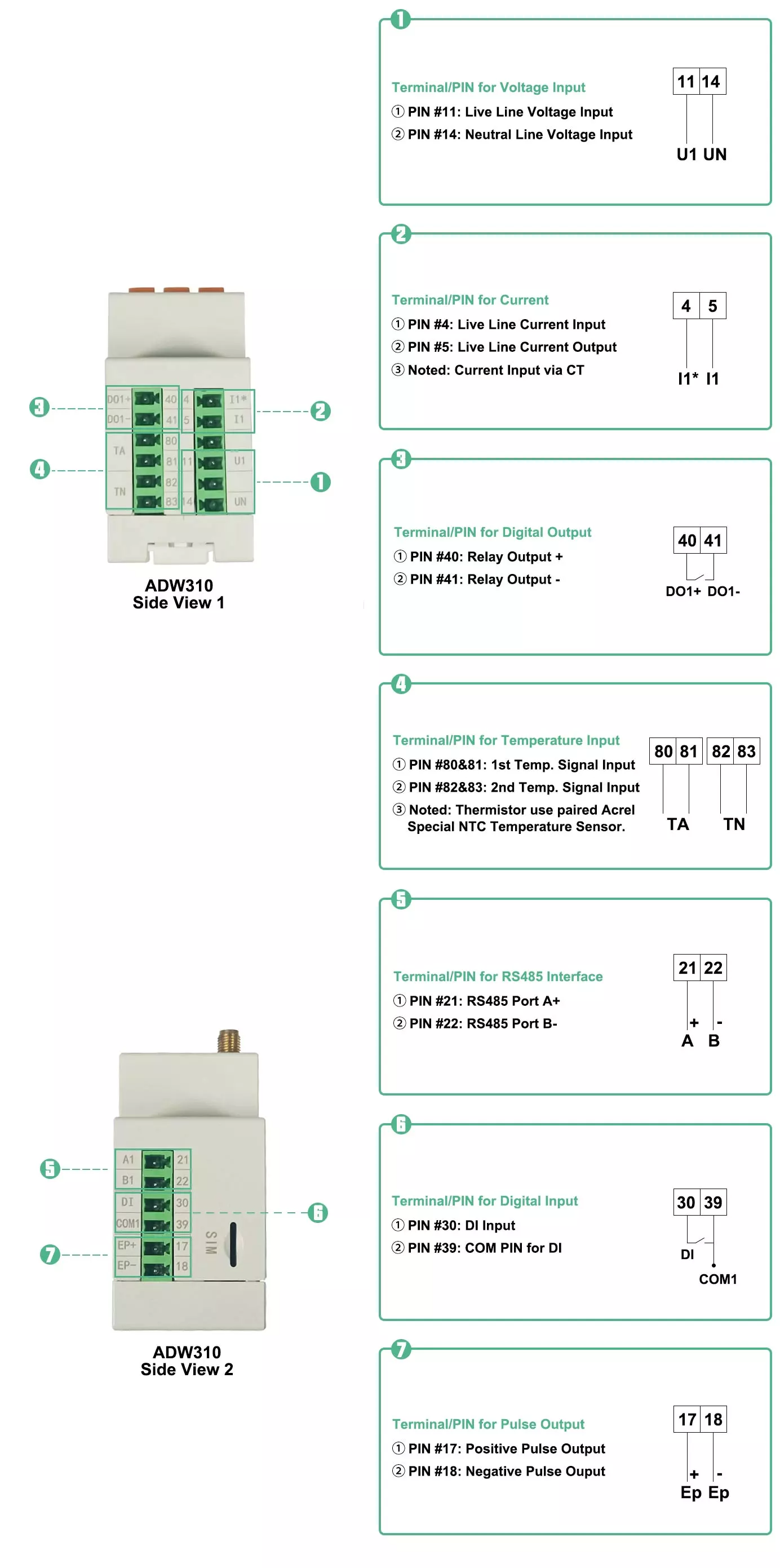

Aperçu du code PIN/terminal de la série ADW310

Iot Electricity Meter

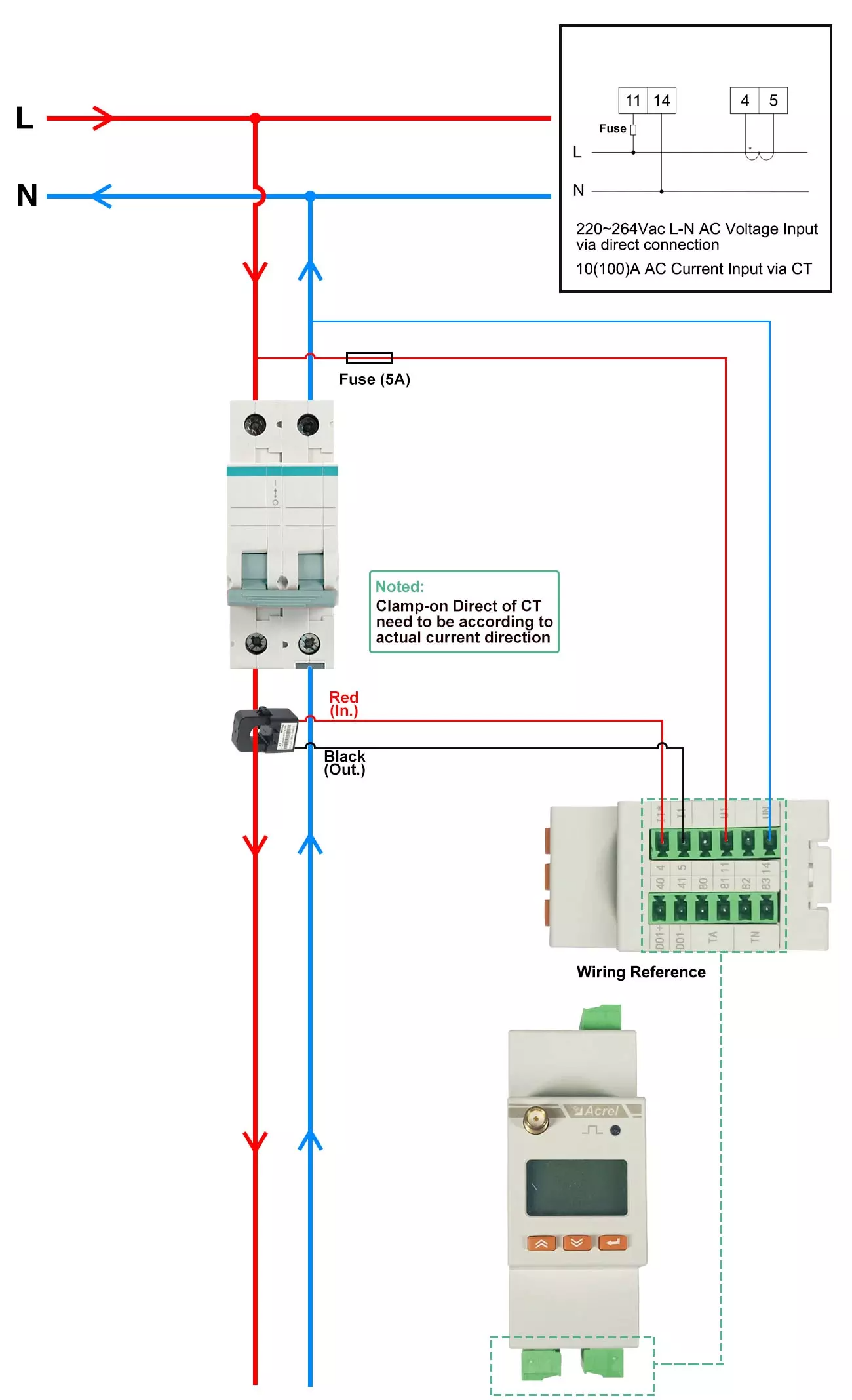

Iot Based Electricity Energy Meter Using Esp12 And Arduino

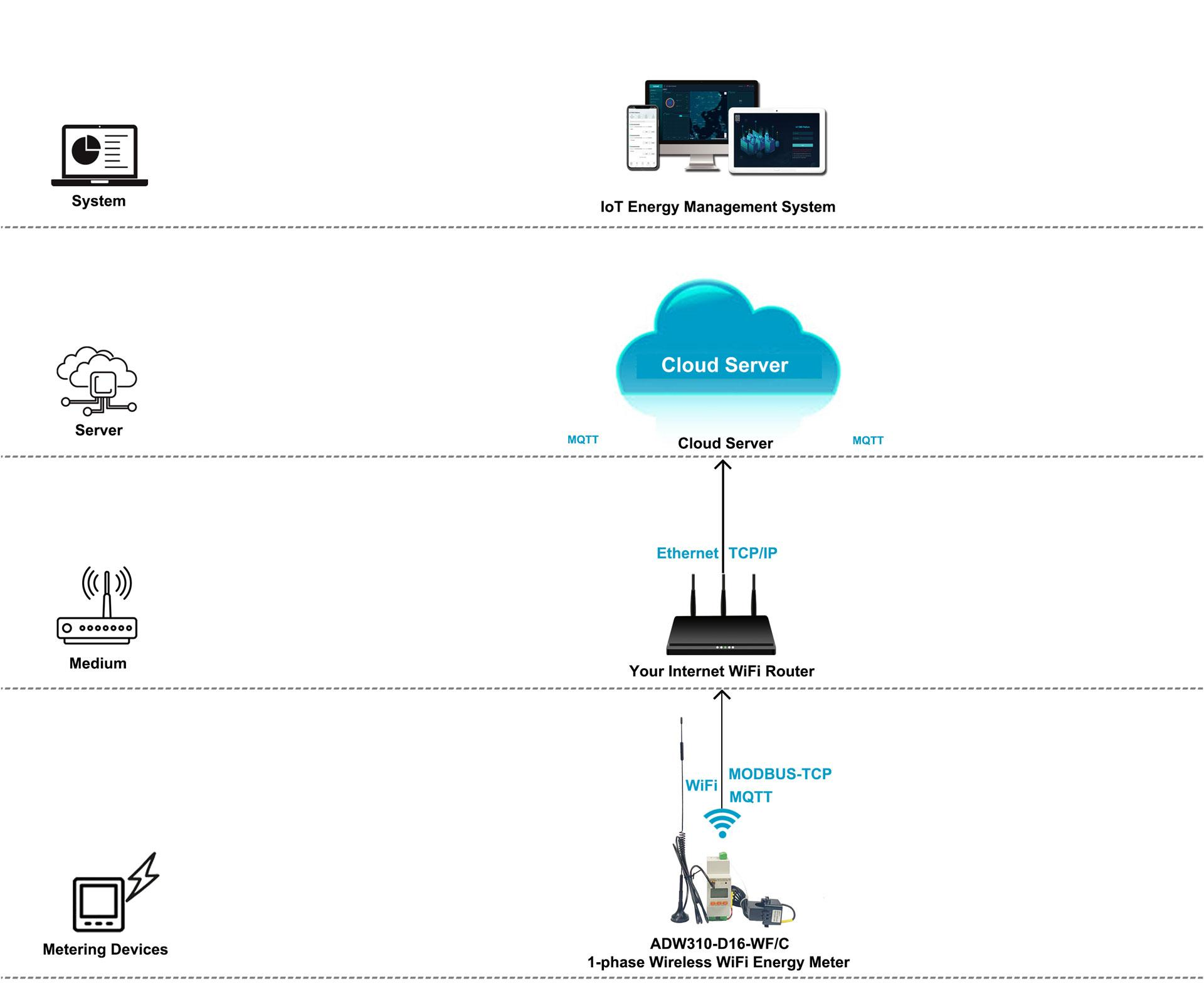

Electricity Meter Iot

Iot Based Electricity Energy Meter

Applications Of Iot Based Prepaid Energy Meter

Spécifications du compteur de puissance sans fil intelligent monophasé Acrel ADW310

1. Aperçu de la fonction

Fonction

Description

Mesure

(Norme)

Énergie active et réactive monophasée (avant et arrière), puissance active, puissance réactive, courant, tension, fréquence, facteur de puissance, puissance de l'appareil, fréquence

Mesure

(Facultatif)

Mesure de la température: Surveillance de la température du câble à 2 canaux (ligne en direct, ligne neutre); Thermistance: NTC; Gamme: -40 ~ + 99 ℃; Précision: ± 2 ℃

Communication

(Norme)

Port RS485 avec protocole Modbus-RTU-1 bit de démarrage, 8 bits de données, 1 bit d'arrêt, pas de parité; Baud Rate 1200 ~ 38400 bps etc.

Communication infrarouge-Taux constant de bauds 1200 bps

Communication

(Facultatif)

4G LTE-Support de module de communication normale: LTE-FDD: B1/B3/B5/B8; LTE-TDD:B34/B38/B39/B40/B41

4G LTE-Prise en charge du module de communication global: LTE-FDD:B1/B3/B5/B7/B8/B20/B28; LTE-TDD:B38/B40/B41

WiFi-Prise en charge de 2.4GHz ou 5GHz

Protocole (pour la communication sans fil): MQTT et MODBUS-TCP

Affichage

(Norme)

Affichage LCD et indicateur LED

HMI

(Norme)

Programmation des claviers: réglage du rapport CT/PT, communication, câblage de phase, etc.

Logiciel

(Norme)

Logiciel d'ajustement: réglage de l'intervalle de téléchargement de données, configuration WiFi (compte et mot de passe), adresse serveur, port et etc.

Fonction d'alarme

(Norme)

Sous-tension, surtension, sous-courant, surintensité, sous-charge, surcharge, déconnexion de communication et etc.

I/O Fonction

(Facultatif)

1-canal DI (entrée numérique)

DO à 1 canal (sortie numérique)

2. Paramètres principaux

Paramètre	Description et valeur
Tension Entrée	Tension nominale	220 ~ 264Vac L-N
	Fréquence de référence	45 ~ 65Hz
	Consommation de puissance	<0.5VA (chaque phase)
Actuel Entrée	Courant évalué	20(100)A AC
	Courant de démarrage	1% Ib (classe 0.5); 4% Ib (classe 1)
	Consommation de puissance	<1VA (chaque phase)
Phase Câblage	1P2W	1-phase 2-fil
Mesure Performance	Norme	GB/T17215.322-2008,GB/T17215.321-2008
Mesure Performance	Précision kWh	Classe 1
Pouls	Largeur d'impulsion	80 ± 20ms
Pouls	Constante d'impulsion	1600imp/kWh;

3. Environnement

Condition	Description et valeur
Température	Température de fonctionnement: -25 ℃ ~ + 55 ℃; Température de stockage: -40 °C ~ + 70 °C
Humidité	≤ 95% HR, aucune condensation, sans gaz corrosif
Altitude	≤ 2000m

Détails du compteur de puissance sans fil intelligent monophasé Acrel ADW310

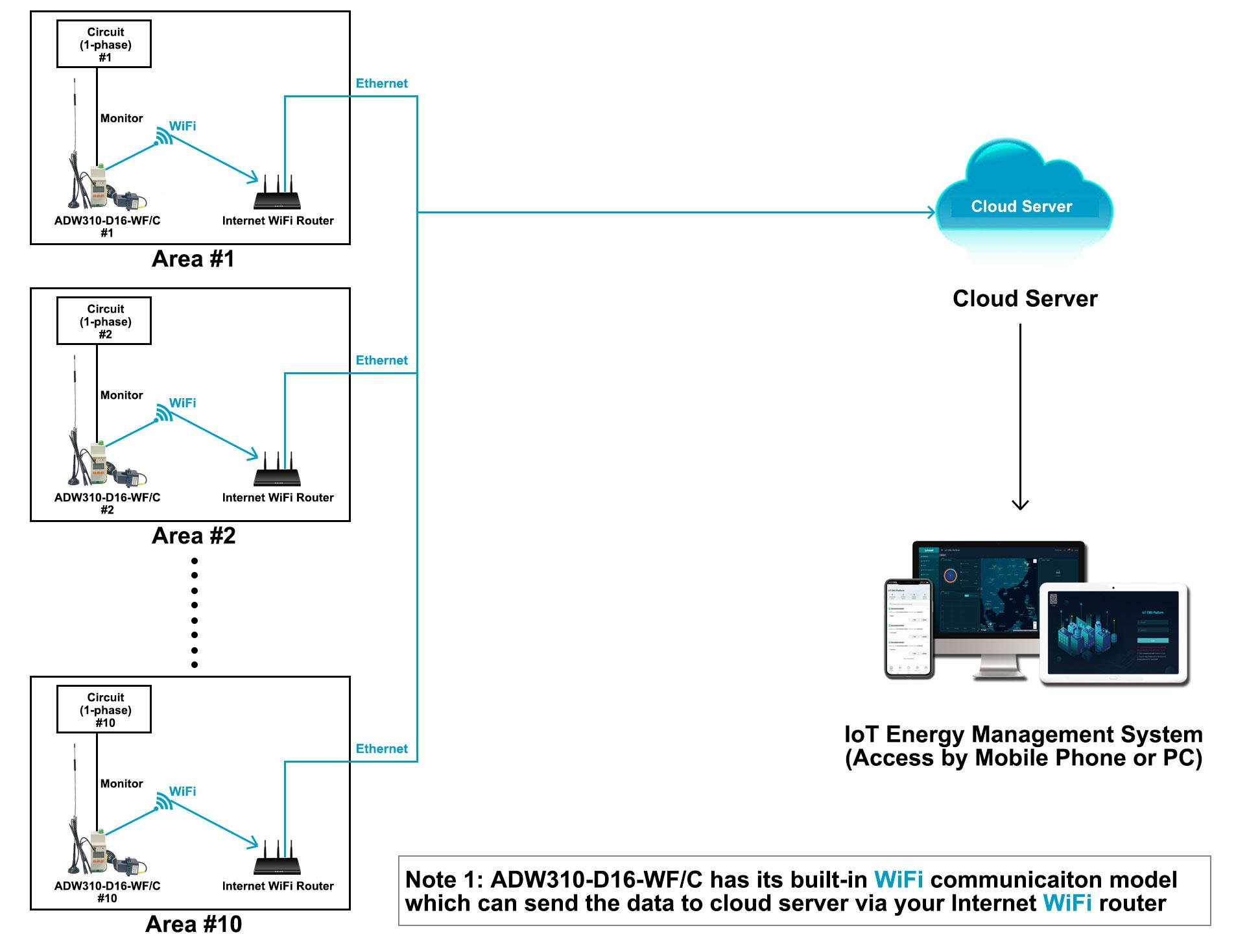

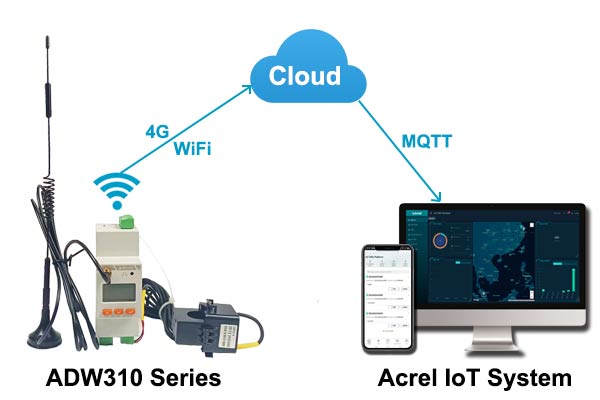

Surveillance de l'énergie en ligne et à distance ● Associé au système de surveillance de l'énergie Acrel IoT ● Accès PC via IoT EMS WEB ● Accès au téléphone mobile via l'application IoT EMS ● Communication sans fil 4G (globale) ● Communication Wiress WiFi (2.4GHz) ● Prend en charge MQTT, protocole MODBUS-TCP ● Interface RS485 standard de soutien (MODBUS-RTU)

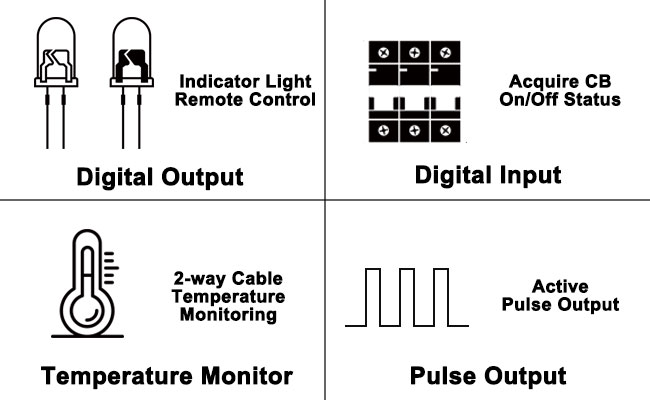

Fonction supplémentaire multiple ● DO 1 canal (Digital Ouput) ● DI à 1 canal (entrée numérique) ● Surveillance de la température du câble à 2 canaux ● Sortie d'impulsion active

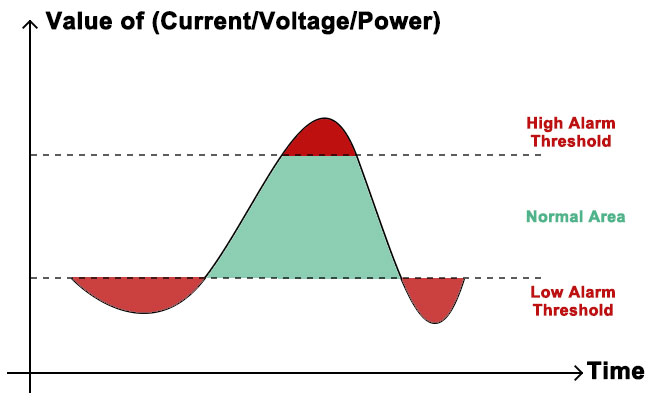

Fonction d'alarme ● Over/Under Current ● Plus/sous tension ● Over/Under Power
