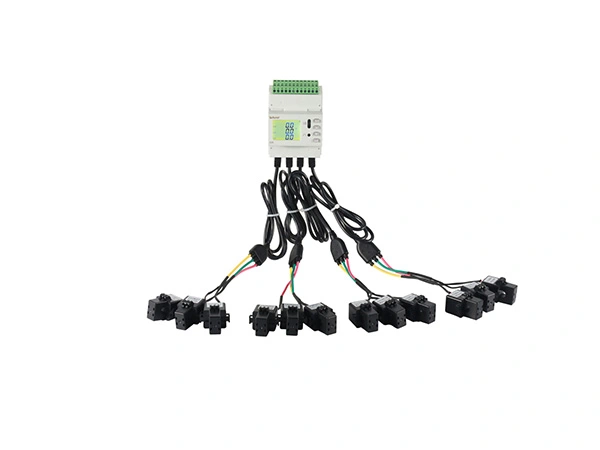

adw210 din rail three phase energy meter

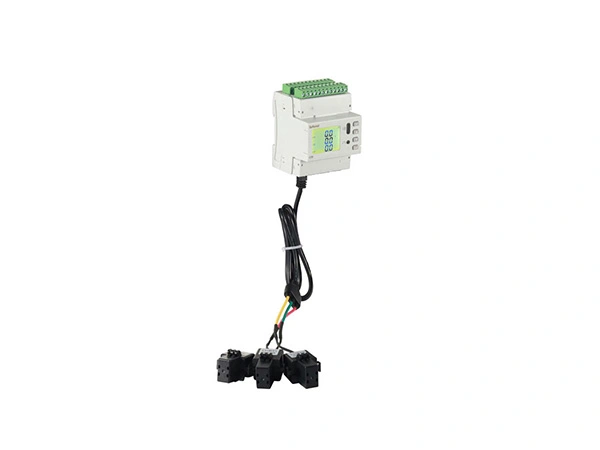

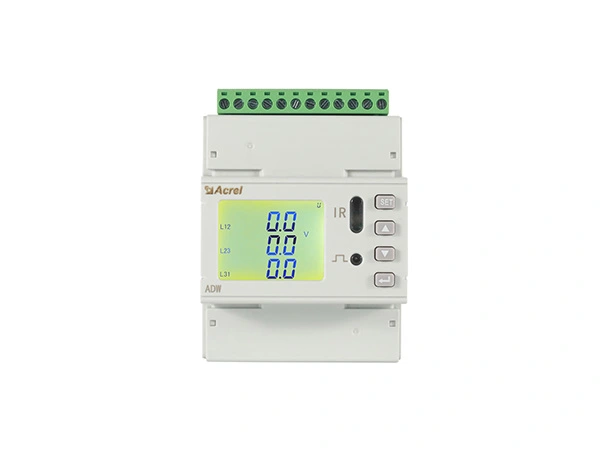

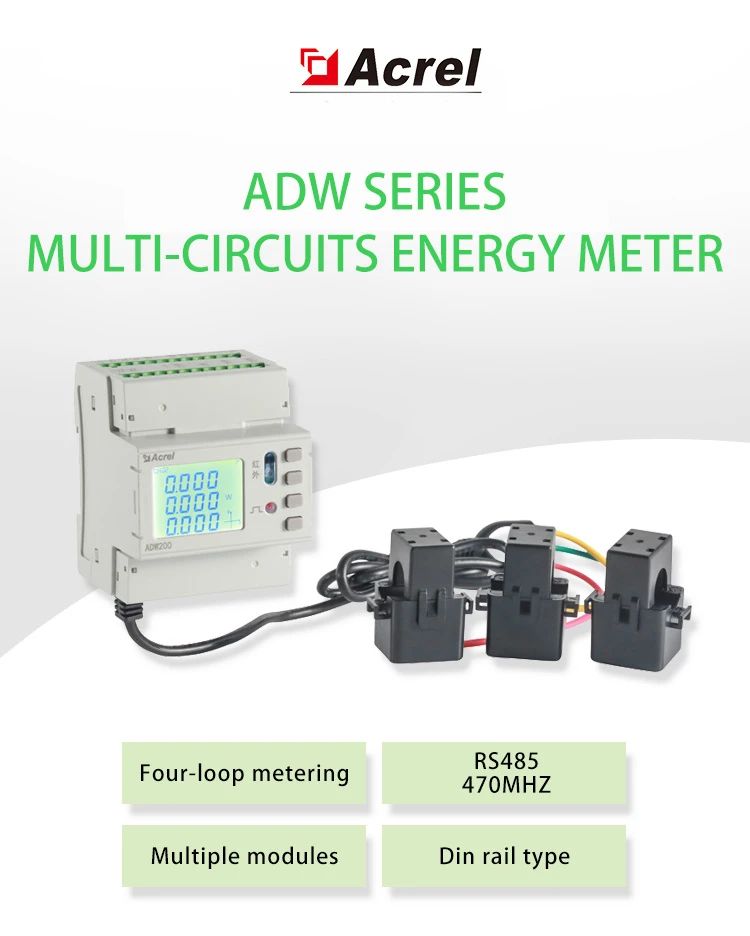

ADW210 Multi Circuits Compteur d'énergie triphasé

Surveillance: jusqu'à 4 circuits triphasés ou 12 circuits 1-phase.
Mesure: kWh, kVarh, courant, tension, puissance, 2 ~ 31e harmonique et etc
Cote de tension: 3x380V ~ 456Vac L-L & 3x220 ~ 264Vac L-N
Cote actuelle: 5A, 100A, 400A ou 600A AC (avec CTs externes)
Fréquence: 45 ~ 65Hz
Communication: RS485 (MODBUS-RTU)
Fonction supplémentaire: Communication sans fil (4G, WiFi, LoRa et etc.); Mesure de la température du câble; Fonction DO/DI
Affichage: LCD

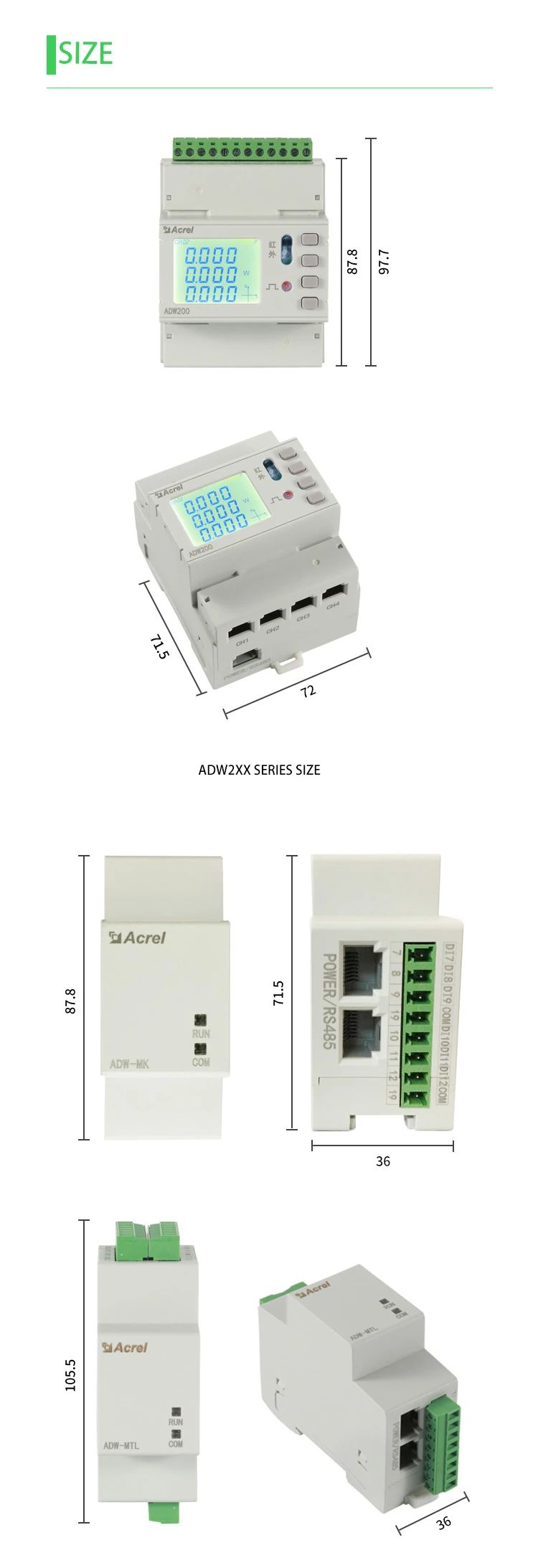

Dimension: 87.8*72*97.7mm(L * W * H) --- corps principal
Câblage: connexion triphasée à 4 fils et 3 fils triphasés
Installation: 35mm DIN Rail
Norme et certificat: CE; LVD

Contactez-nous Téléchargement manuel

Features Specifications Details Download

Caractéristiques du compteur d'énergie triphasé Multi circuits ADW210

Le compteur de puissance multiboucle de la série ADW210 est principalement utilisé pour la mesure des paramètres entièrement électriques du circuit triphasé. Les collègues peuvent sélectionner l'entrée actuelle des quatre circuits maximum.ADW210Les produits de la série sont connectés par un transformateur de courant à noyau divisé, facile à installer sur place et à réaliser une communication sans fil à distance via un module de communication sans fil.

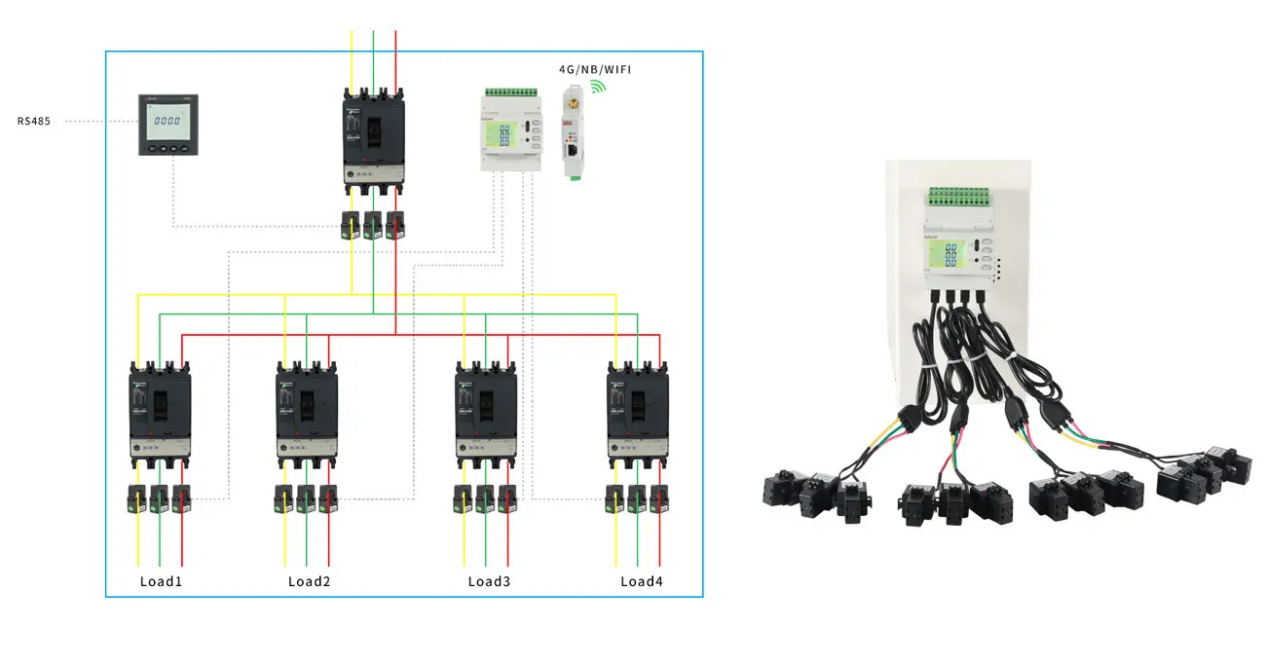

Câblage triphasé à 4 fils de la surveillance ADW210 4 circuits triphasés

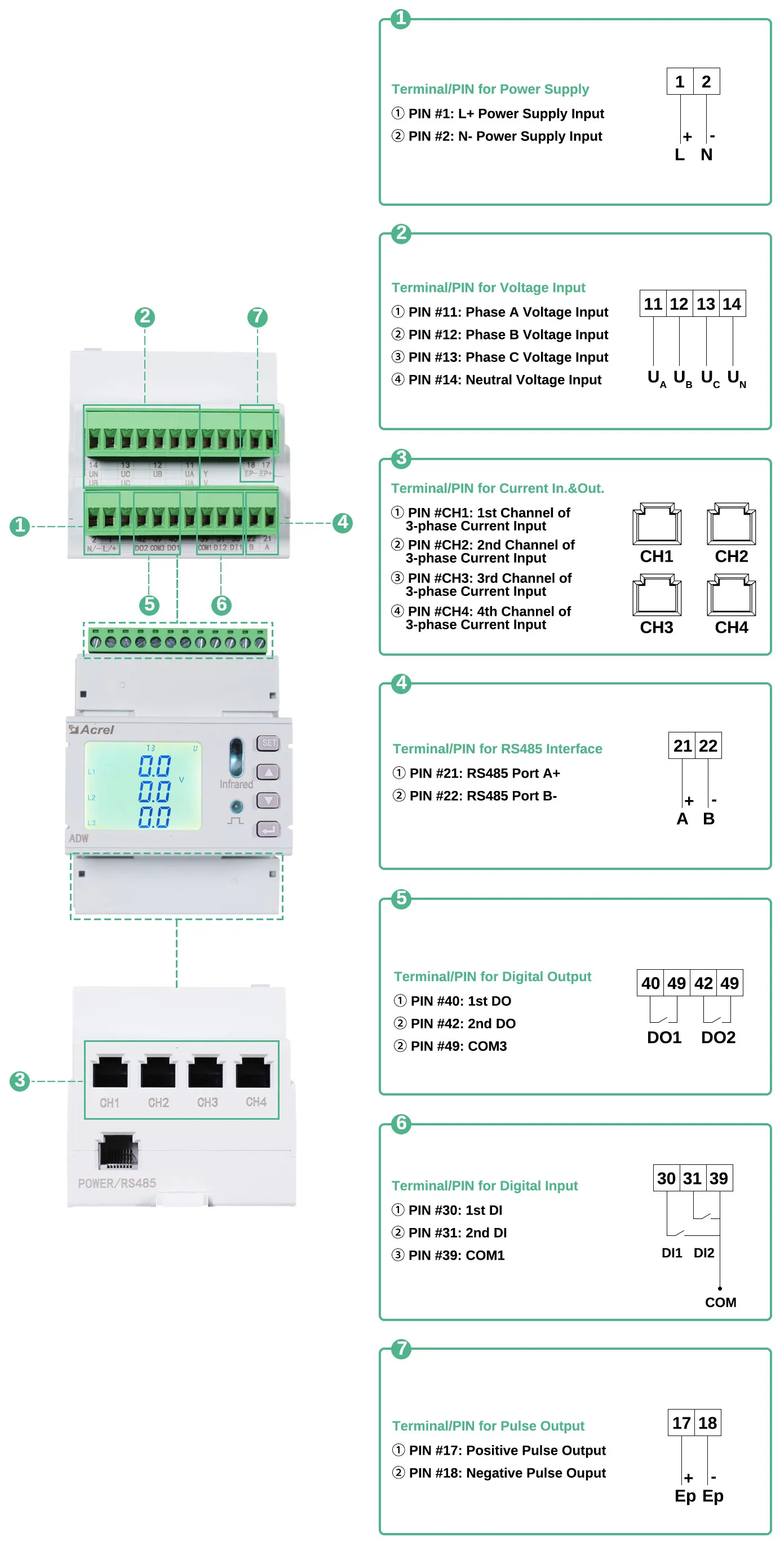

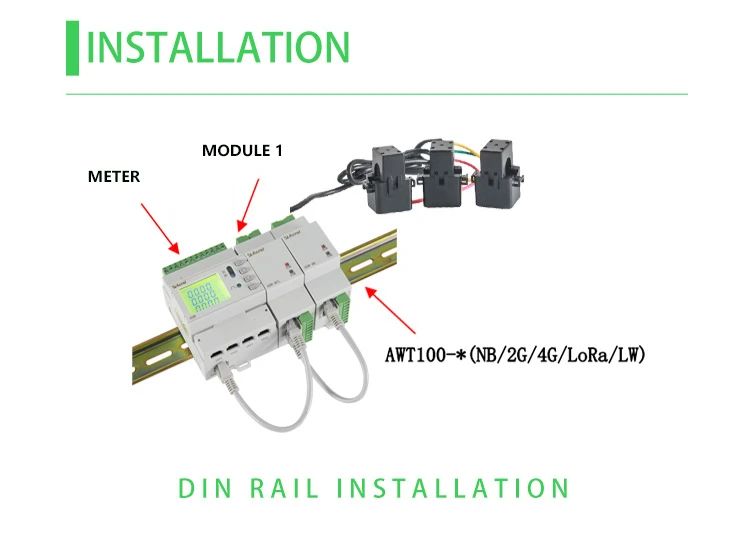

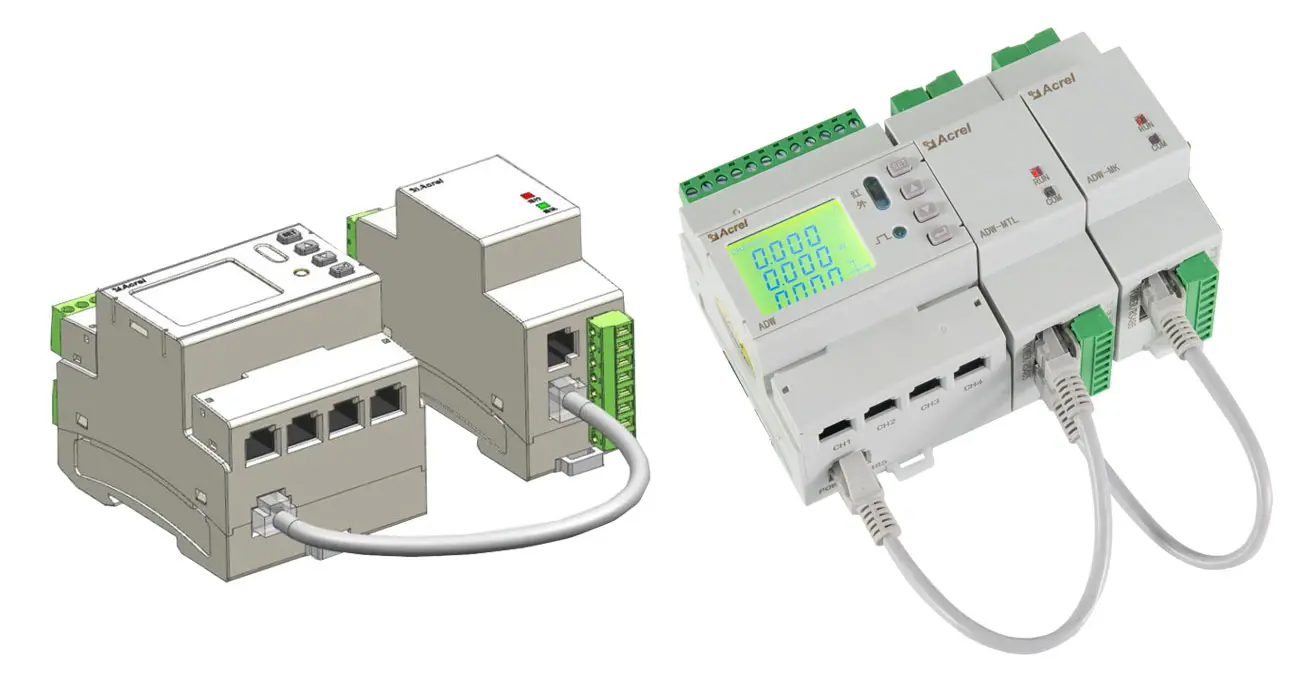

Câblage entre le corps principal ADW210 et le module de fonction supplémentaire MTL & MK via l'interface RJ45

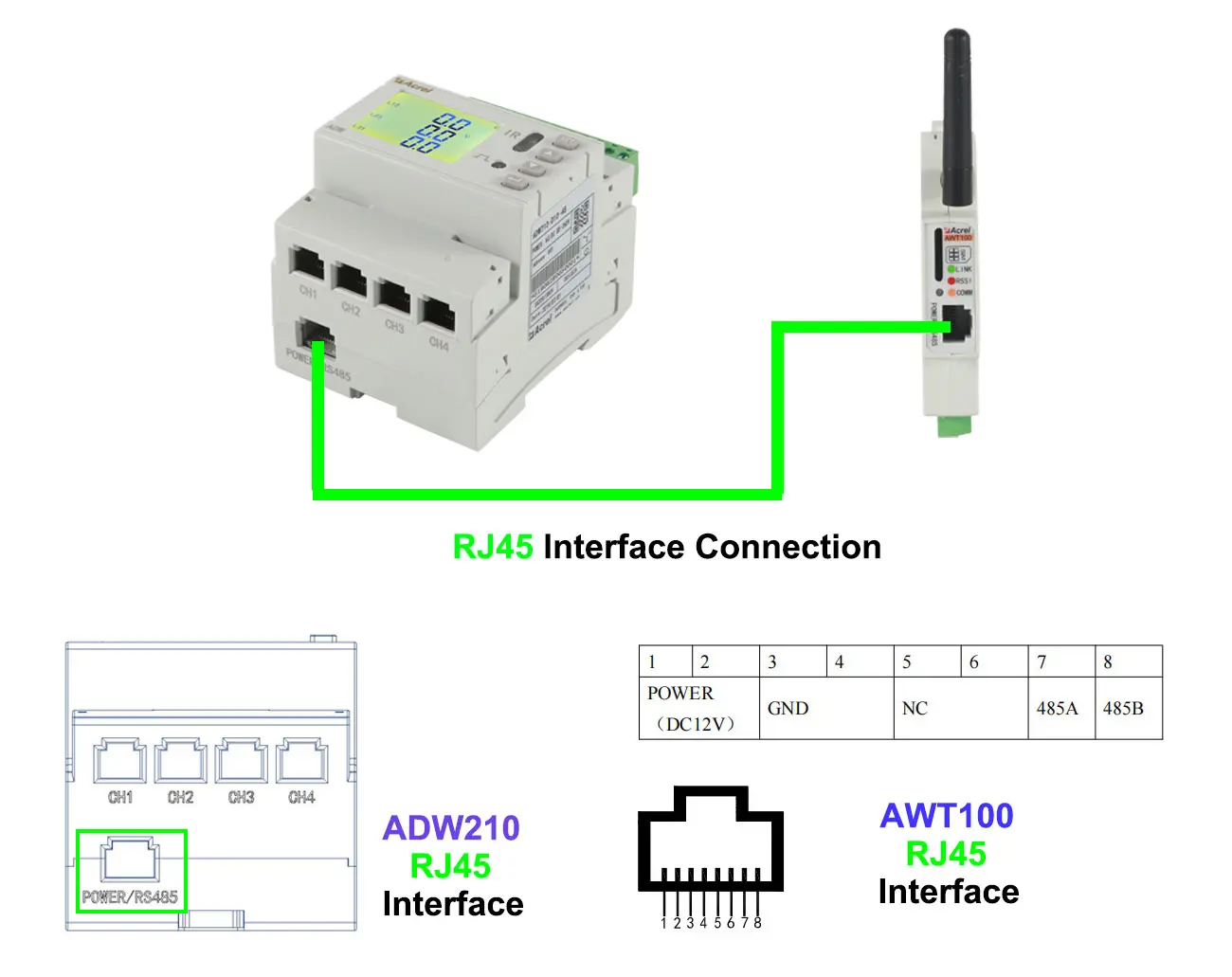

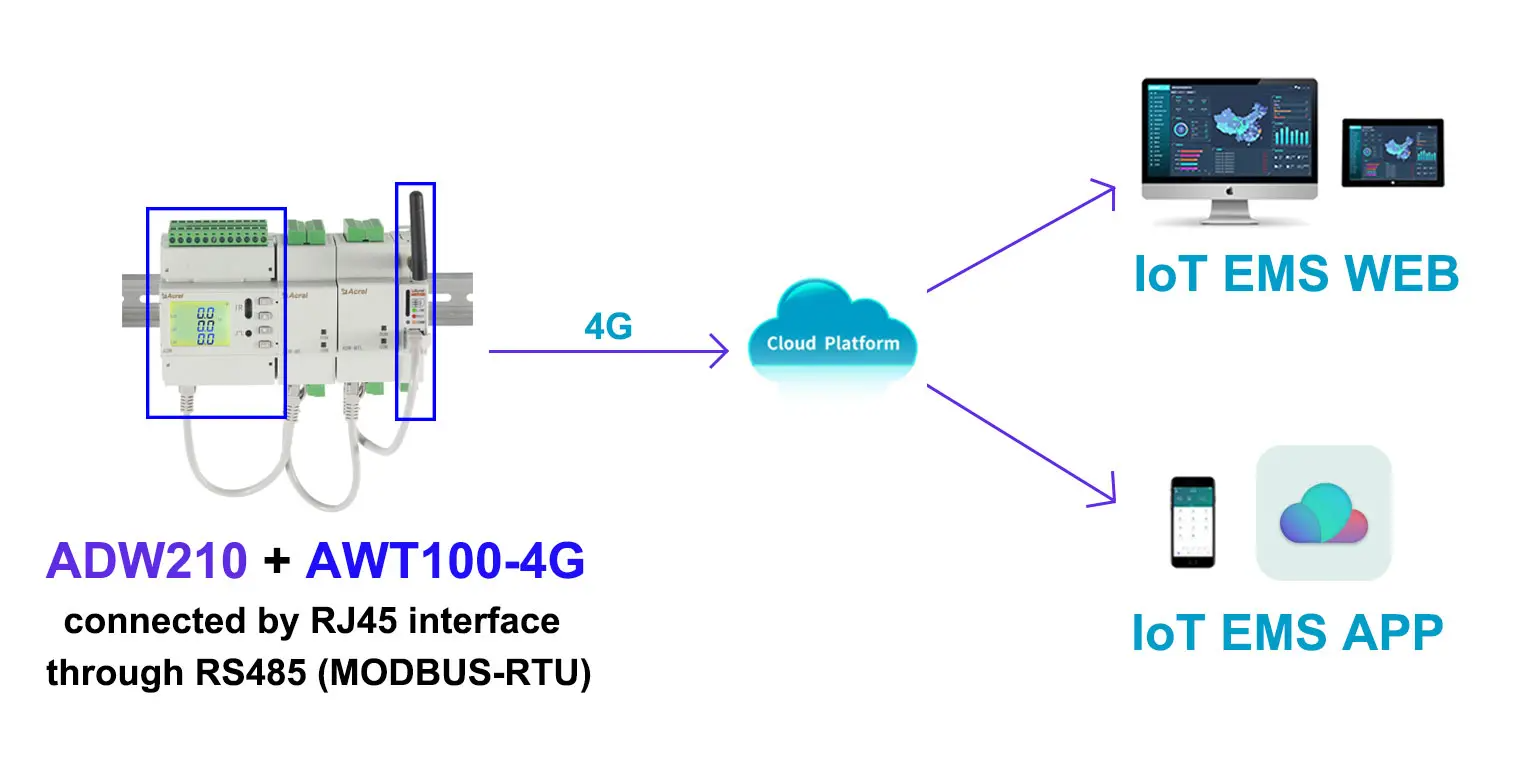

Câblage entre 1 ADW210 corps principal et 1 module de communication AWT100

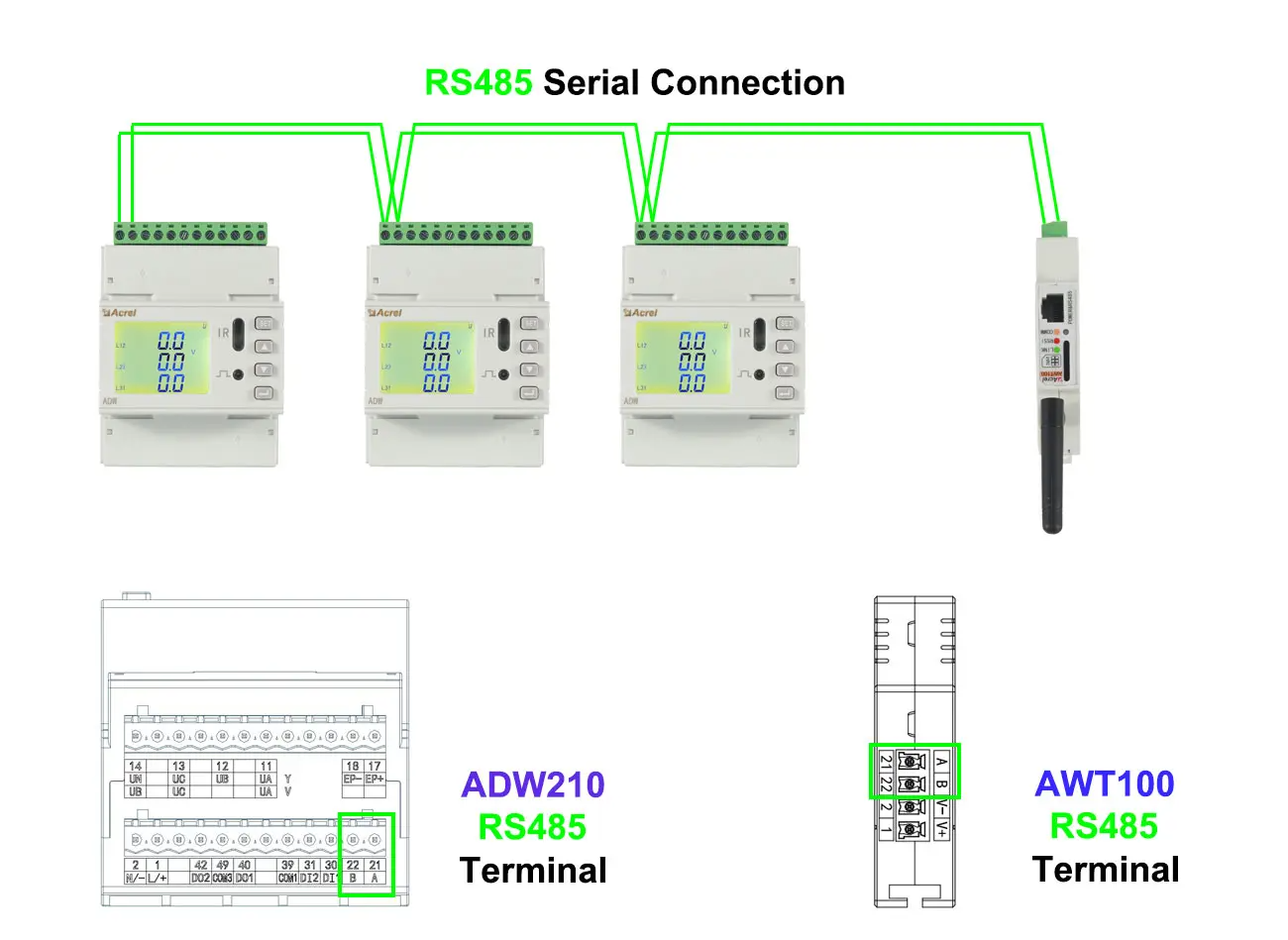

Câblage entre plus de 1 ADW210 organes principaux et 1 module de communication AWT100

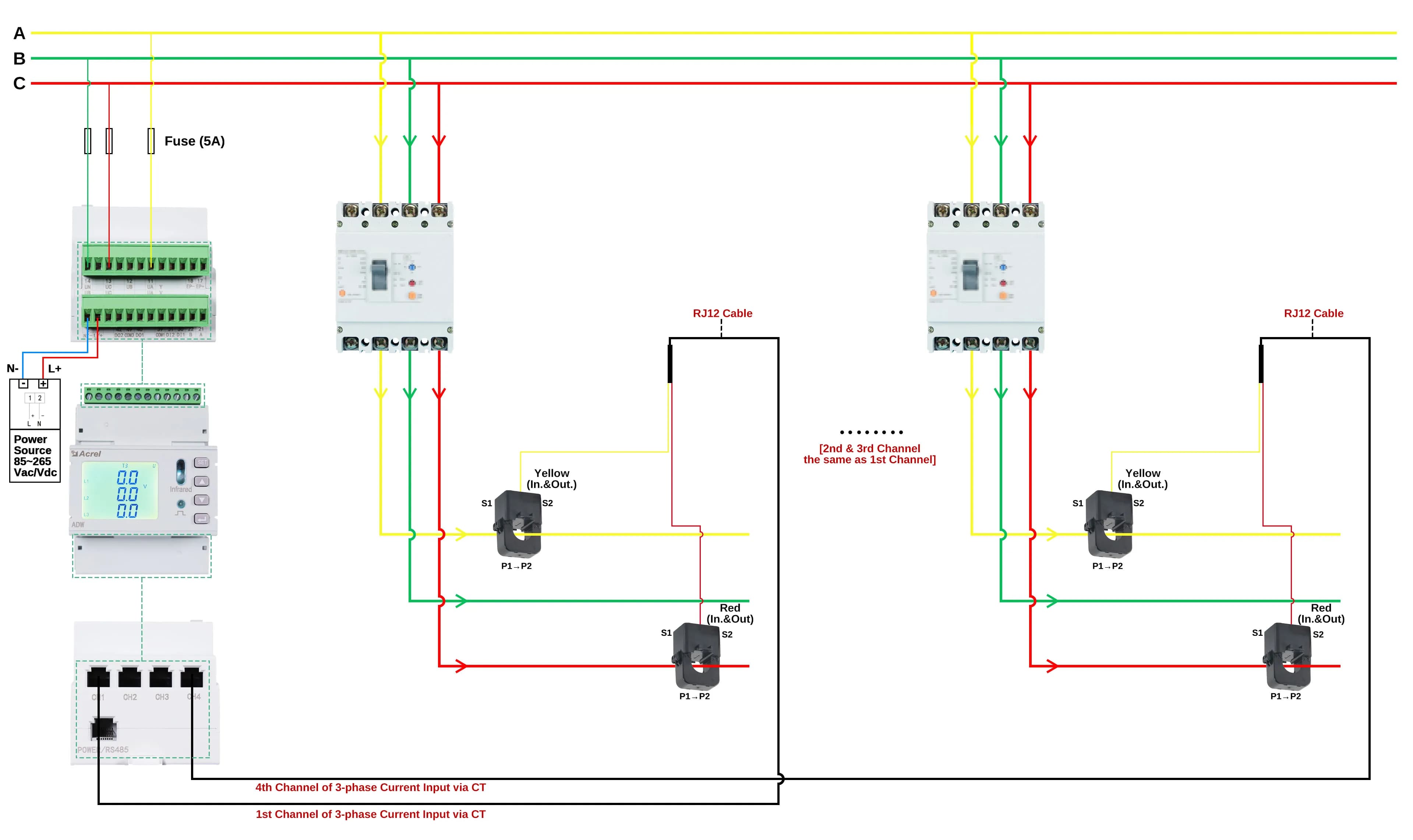

3-phase 3-fil Câblage

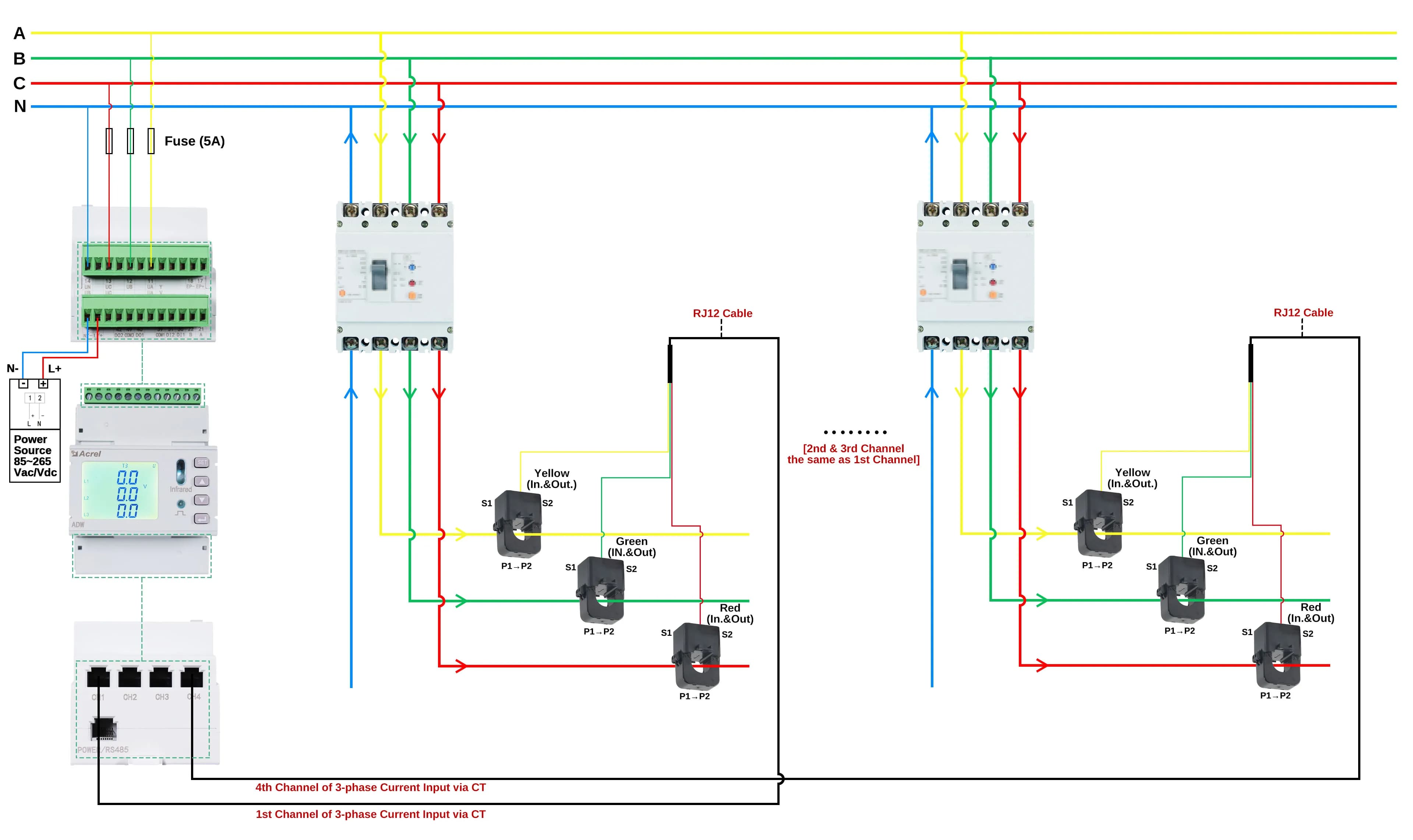

Câblage à 4 fils triphasé

Spécifications de ADW210 Multi Circuits Compteur d'énergie triphasé

1. Fonction

Fonction	Description
Énergie Mesure	KWh (positif et négatif)
	Kvarh (positif et négatif)
	KWh positif triphasé A,B,C
Paramètre électrique	U, I, P, Q, S, PF, Hz
Harmonique	2-31ème tension et courant harmonique
Communication	RS485 (MODBUS-RTU); taux de bauds 1200 ~ 38400
Programmation clé	4 claviers pour définir la communication et les paramètres
Affichage	Affichage LCD, 8 chiffres
Alarme LED	Surtension, surintensité, phase d'interruption
Journal des données	Le kWh maximum demandé et le temps que cela s'est passé.
SOE	Jusqu'à 200 pièces, enregistrer le statut «on-off» de DO/DI
Sortie d'impulsion	Sortie d'impulsion optocoupleur active avec collecteur ouvert
Multitaux/tarif	4 fuseaux horaires et 12 périodes

2. Fonction de module élargi

Module élargi	Description
AWT100 Communication Module	4G (module général global)
	2G
	LoRaWAN (868 MHz, 923MHz)
	LoRa (460 ~ 510 MHz)
	NB-IoT
-MK Swtich Module	12 × DI (entrée)	Entrée de contact sec avec alimentation intégrée
	4 × DO (sortie)	Relais normalement ouvert sortie de contact; cote AC 250V/3A ,DC 30V/3A
	Alimentation électrique	DC 12V; consommation: ≤ 1W; Interface RJ45
	Communication	Interface RJ45; MODBUS-RTU (communication avec le corps principal)
-MTC Température & Courant résiduel Mesure Module	Mesure de la température	-20 ℃ ~ + 100 ℃
	Mesure du courant résiduel	10 ~ 3000 mA
	Précision	Température: ± 2 ℃; Courant résiduel: 1% (classe 1)
	Alimentation électrique	DC 12V; consommation: ≤ 1W; Interface RJ45
	Communication	Interface RJ45; MODBUS-RTU (communication avec le corps principal)

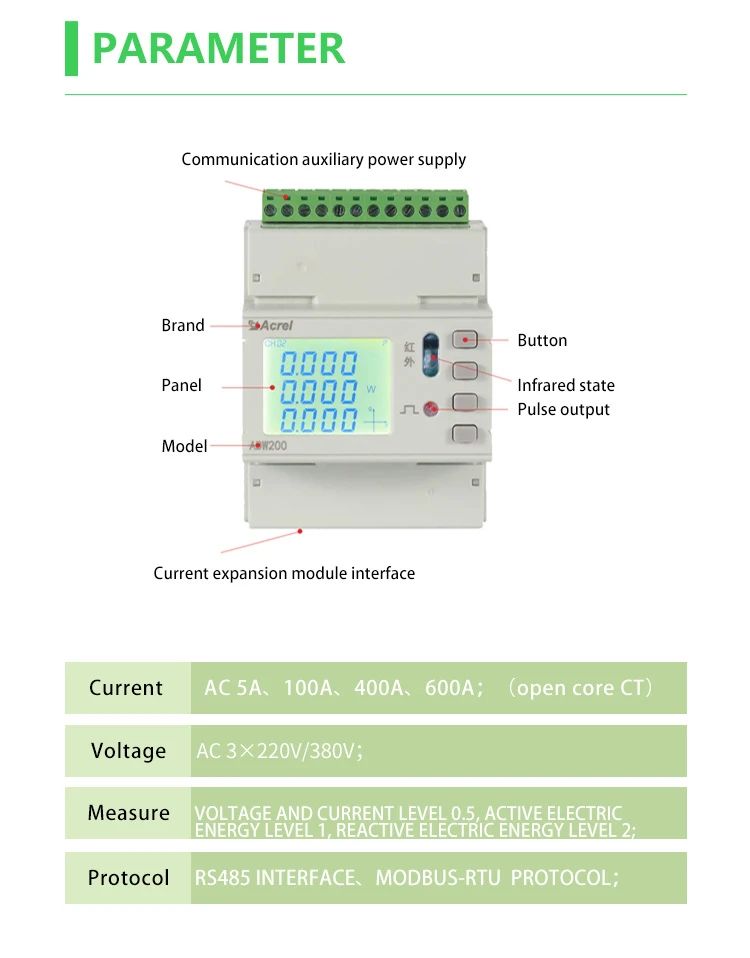

3. Paramètres techniques (prototype/corps principal)

Paramètres	Description
Entrée	Tension	AC 3 × 220V/380V
		Surcharge: 1.2 fois la valeur nominale (continue); 2 fois la valeur nominale Valeur/1s
		Consommation de puissance: ≤ 0.5VA
	Actuel	AC 5A 、 100A 、 400A 、 600A;(CT externe de type ouvert)
		Surcharge: 1.2 fois de valeur nominale (continue); 10 fois De valeur nominale/1s
		Consommation de puissance: ≤ 0.5VA
	Fréquence	45 ~ 65Hz
Mesure Précision	Tension et courant	0.5 de classe
	Puissance active	Classe 1
	Puissance réactive	Classe 2
	Fréquence	0.05Hz
	2 ~ 31e harmonique	± 1%
Puissance auxiliaire	AC/DC 85 ~ 265V; consommation ≤ 10VA;
EMC	Mieux que la 3e année
Sécurité	Tension de résistance	> AC 2000V/1min
Sécurité	Résistance d'isolation	> 100MΩ
Environnement	Température de travail	-20 ℃ ~ + 60 ℃
	Température de stockage	-40 ℃ ~ + 70 ℃
	Humidité	≤ 95% (aucune condensation)
	Altitude	≤ 2500m

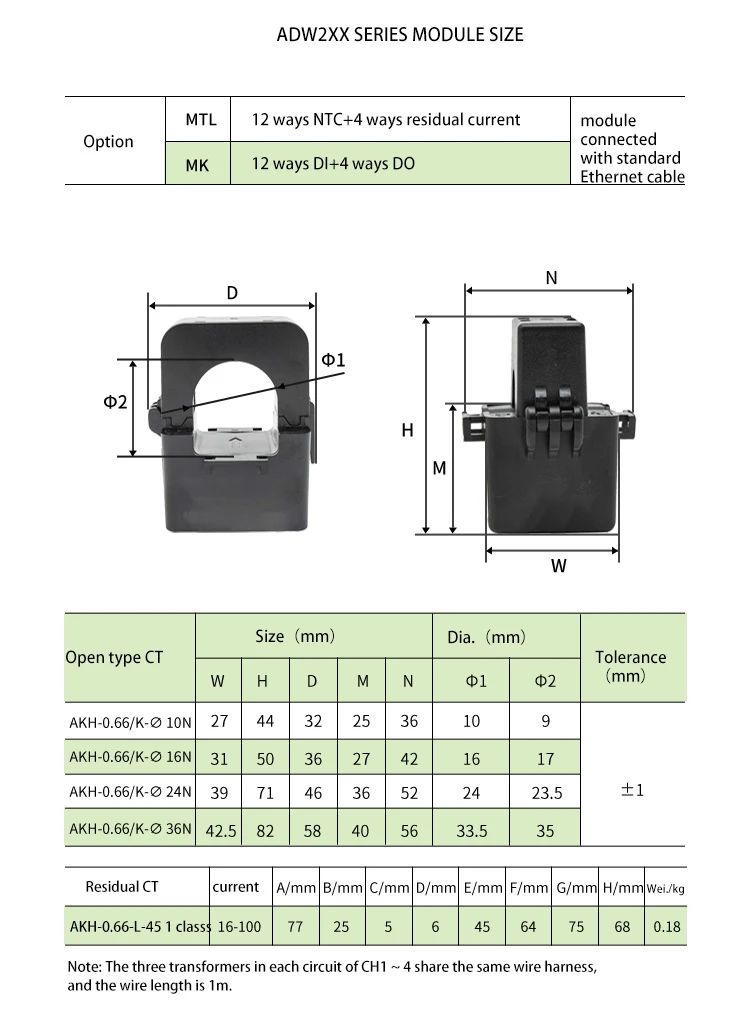

4. Paramètres techniques (transformateur de courant jumelé)

CT jumelé	Courant primaire	Courant secondaire	Ouverture (taille du trou)	AccuraClasse cy
AKH-0.66/K-φ 10N	5A	1.25mA	10mm	0.5 de classe
AKH-0.66/K-φ 16N	100A	20mA	16mm	0.5 de classe
AKH-0.66/K-φ 24N	400A	100mA	24mm	0.5 de classe
AKH-0.66/K-φ 36N	600A	100mA	36mm	0.5 de classe

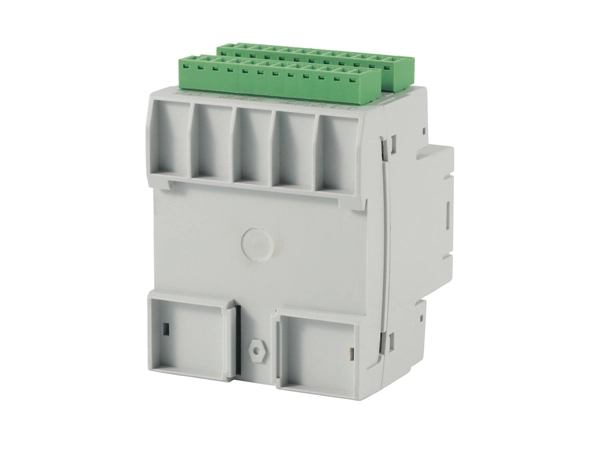

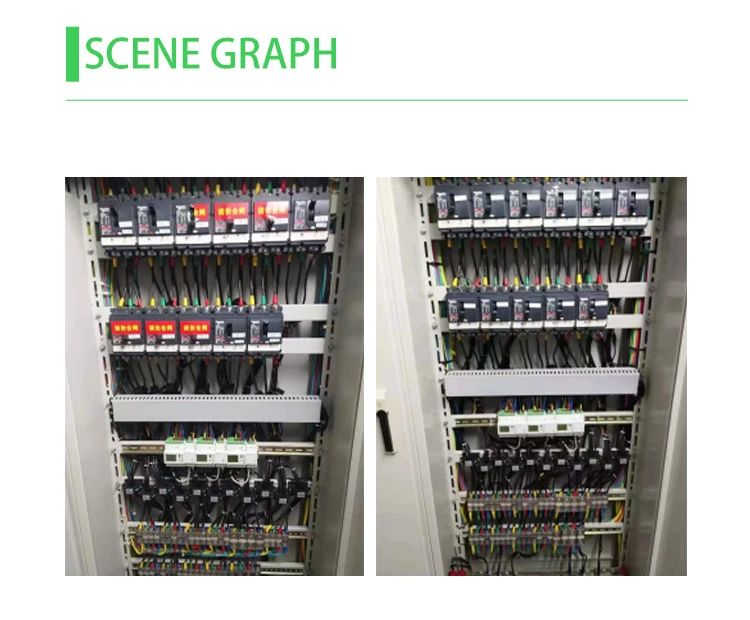

Détails du compteur d'énergie triphasé Multi circuits ADW210

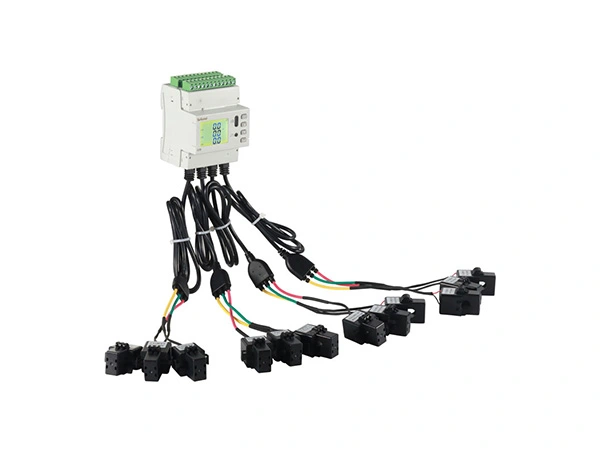

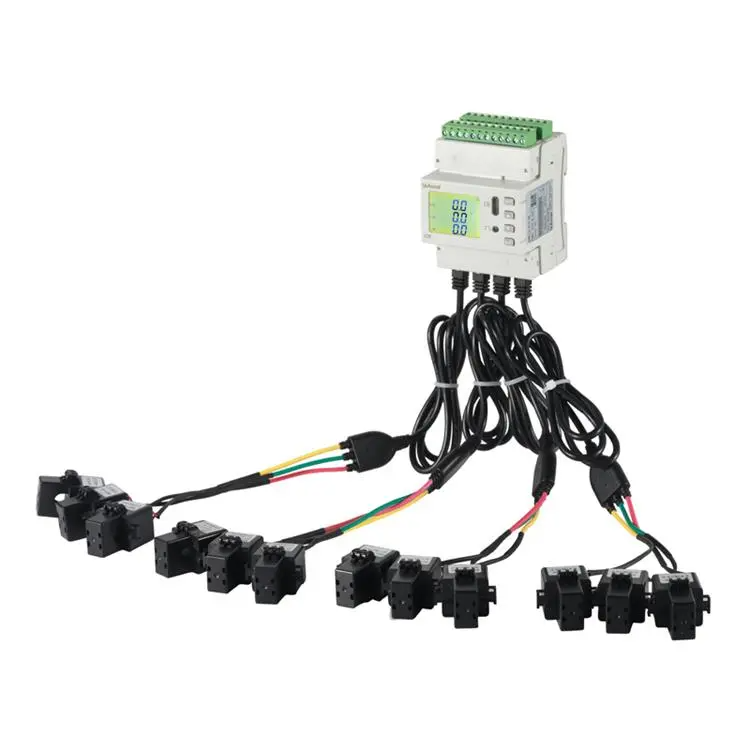

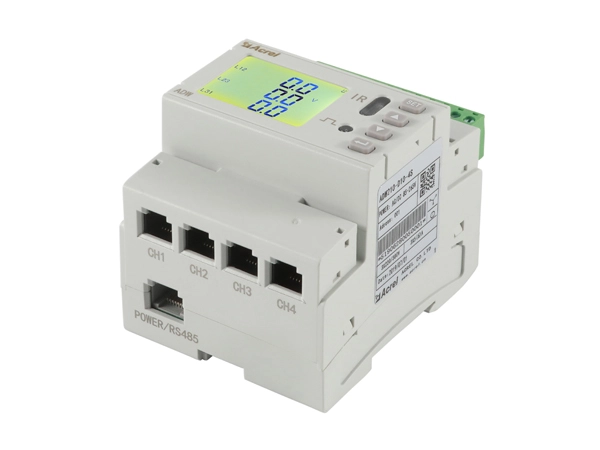

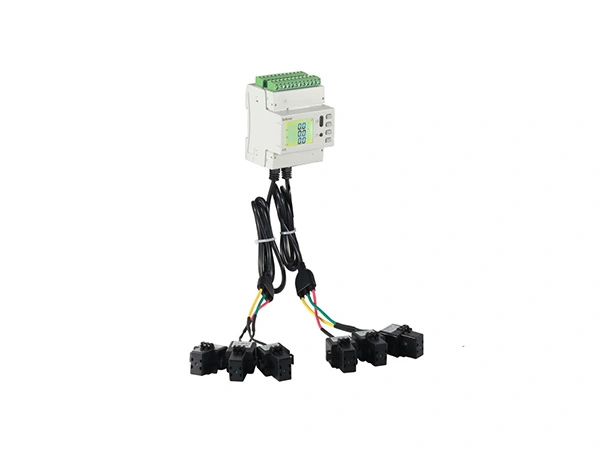

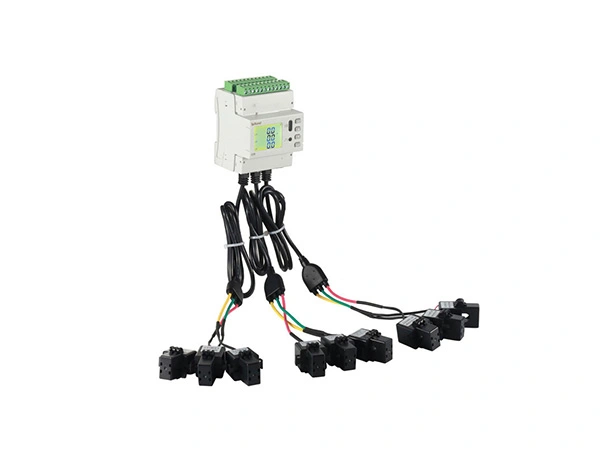

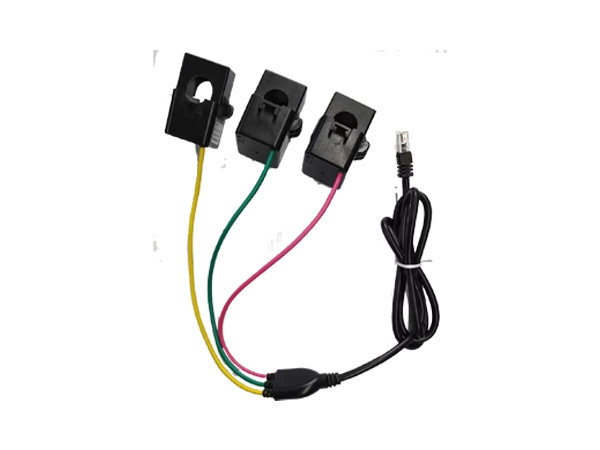

Surveillance multi-circuits ● Surveiller jusqu'à 4 × 3 circuits de phase au total ● CTs jumelés avec des spécifications de 5A/1,25mA; 100A/20mA; 400A/100mA ou 600A/100mA ● CTs externes Connect avec ADW210 corps principal through RJ12 Interface

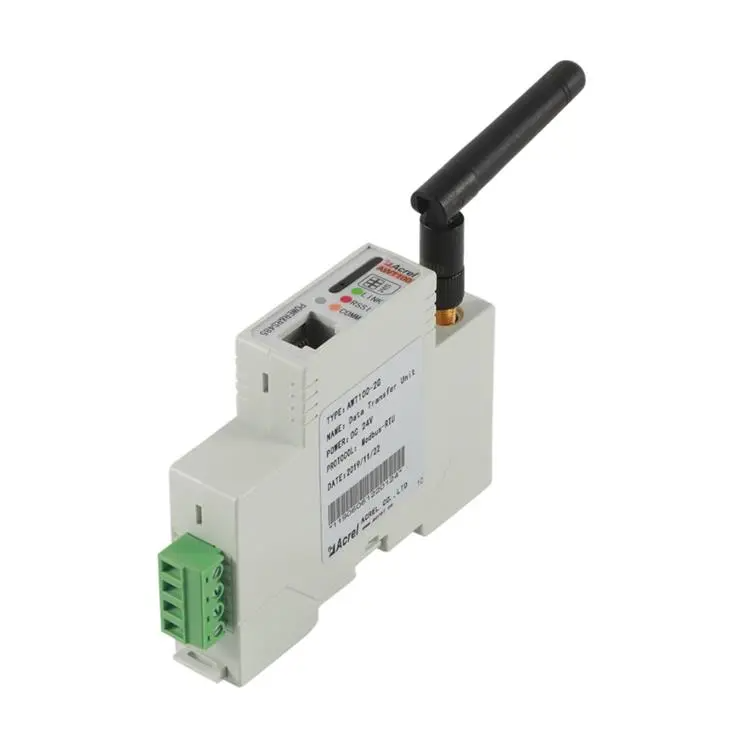

Module de communication élargi --- AWT100 ● 4G (module général global) ● WiFi ● LoRaWAN ● LoRa ● NB-IoT

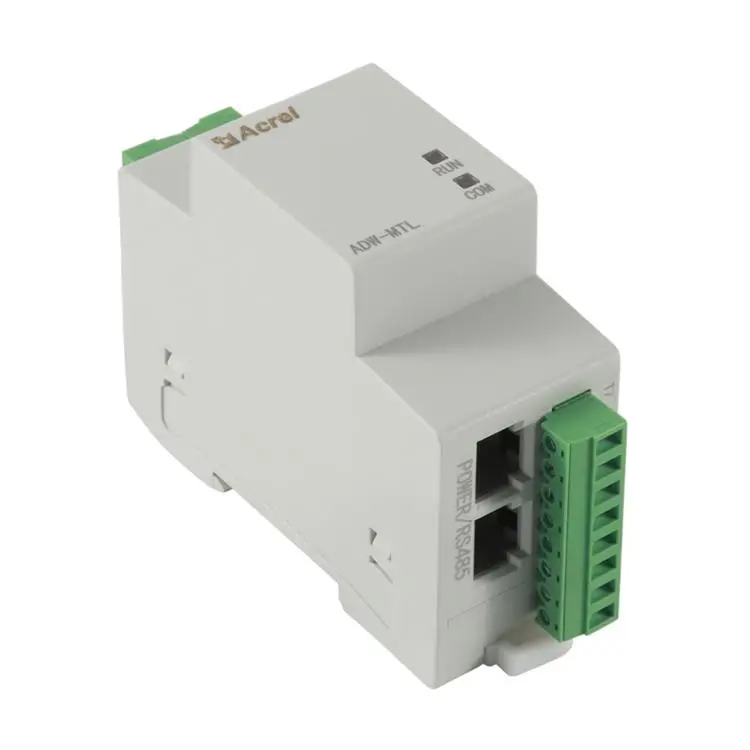

Module de mesure de la température du câble et du courant résiduel --- MTL ● Mesure de la température:-20 ℃ ~ + 100 ℃ ● Mesure du courant résiduel: 10 ~ 3000 mA ● Précision: Température: ± 2 ℃; Courant résiduel: 1% (classe 1)

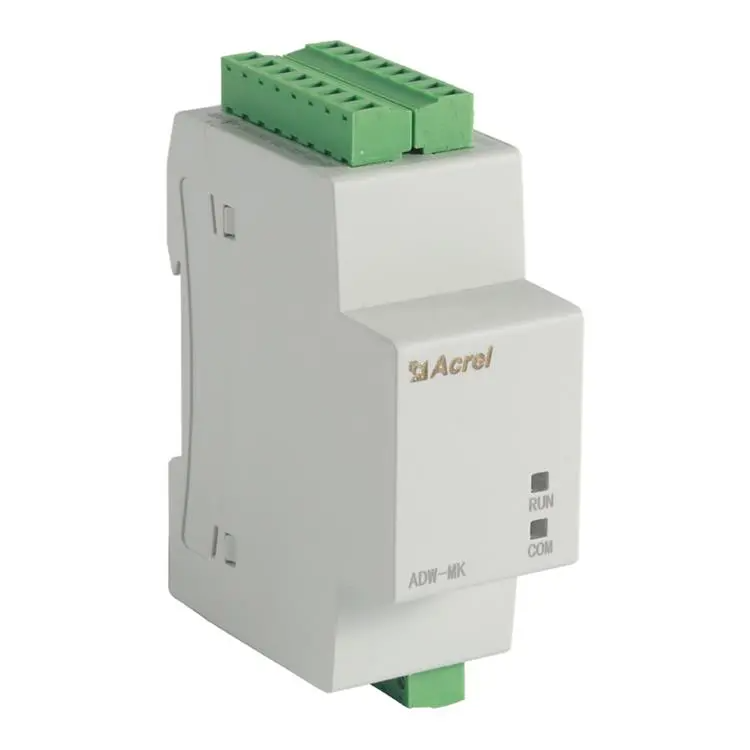

Module de fonction supplémentaire DO/DI Switch --- MK ● 12 canaux DI (entrée numérique) ● 4 canaux DO (sortie numérique)
