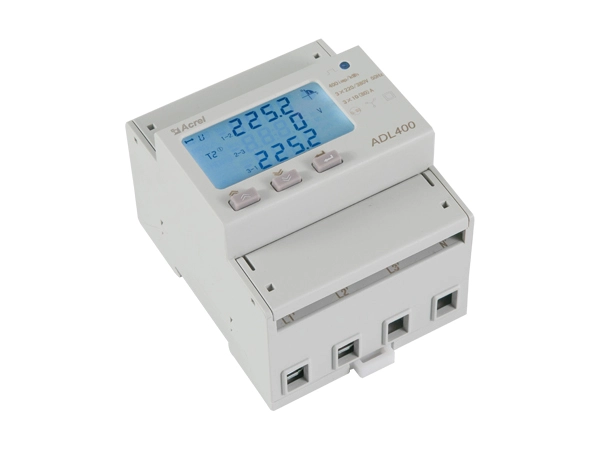

Compteur d'énergie triphasé Acrel ADL400 MID

Name: Compteur d'énergie triphasé Acrel ADL400 MID
Brand: Acrel Co.,Ltd.

● Mesure: triphasé AC kWh, kVarh, U, I, P, Q, S, PF, F et etc

● Précision: 0.5% (kWh)

● Fréquence: 45 ~ 65Hz

● Tension nominale: L-L 3x380 ~ 456Vac (connexion directe); L-L 3x100 ~ 120Vac (via PTs)

● Courant nominal: 3x10(80)A AC (connexion directe); 3x1(6)A AC (via CTs)

● Communication: RS485 (MODBUS-RTU)

● Harmonique: 2 ~ 31^StEt Harmonique total

● Standard et certificat: IEC; CE;CE-MID; EAC

● Multi-taux: 4 taux tarifaires et etc

● Fonction de données: données gelées, demande maximale, etc

Contactez-nous Téléchargement manuel

Features Specifications Details Download Video

Caractéristiques du compteur d'énergie intelligent triphasé Acrel ADL400 MID

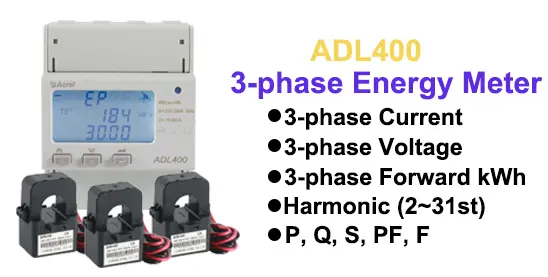

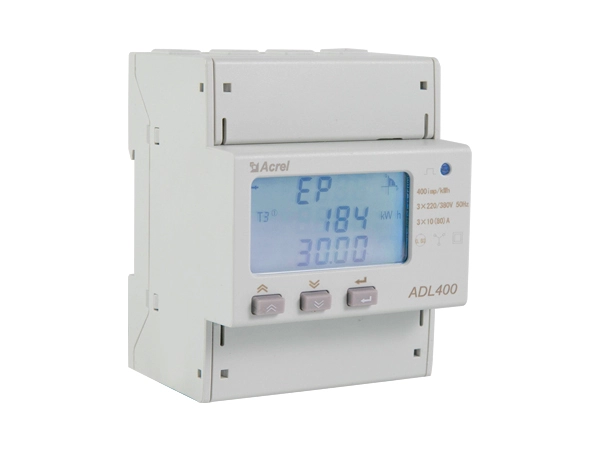

Acrel Smart Meter Introduction

Adl400

Le compteur électrique triphasé Acrel ADL400 est conçu pour la mesure de l'énergie triphasée sur un système basse tension. Le compteur Acrel ADL400 répond aux exigences techniques connexes du compteur électronique dans les normes IEC62053-21 et IEC62053-22. Ce qui suit fournit un manuel détaillé Acrel ADL400 pour votre référence.


Fonction

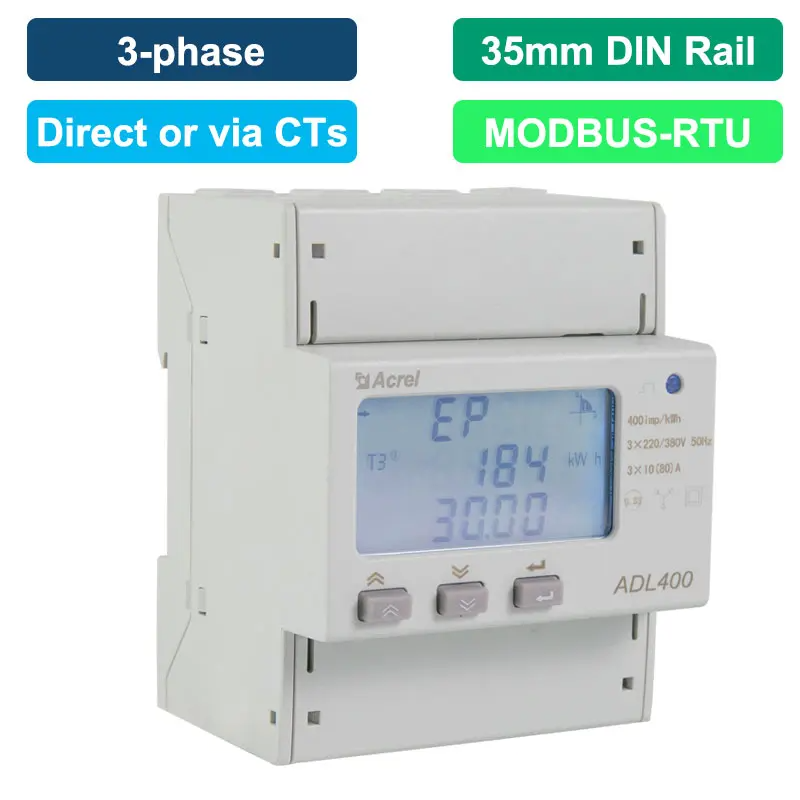

Acrel Adw400 Smart Energy Meters Manufacturer China

● Mesure: triphasé AC kWh, kVarh, U, I, P, Q, S, PF, F, etc.

● Précision: 0.5% (kWh)

● Fréquence: 45 ~ 65Hz

● Tension nominale: L-L 3x380 ~ 456Vac (connexion directe); L-L 3x100 ~ 120Vac (via PTs)

● Courant nominal: 3x10(80)A AC (connexion directe); 3x1(6)A AC (via CTs)

● Communication: RS485 (MODBUS-RTU)

● Harmonique: 2 ~ 31ème et Harmonique total

● Standard et certificat: IEC; CE;CE-MID; EAC

● Multi-taux: 4 taux tarifaires, etc

● Fonction de données: données gelées, demande maximale, etc

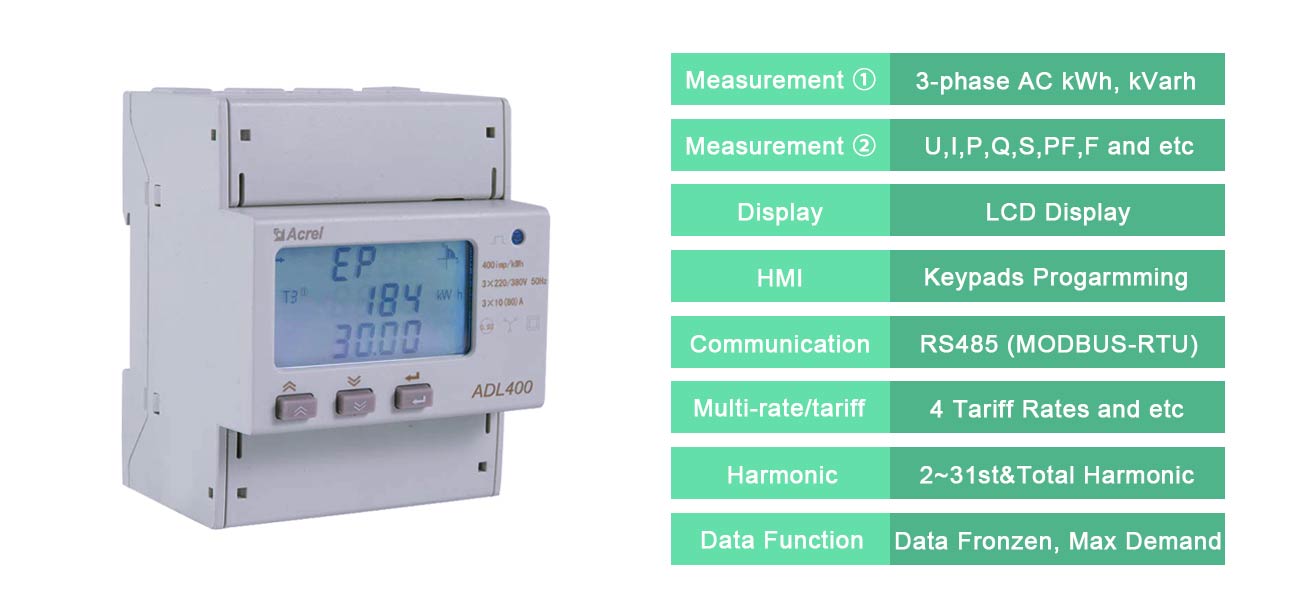

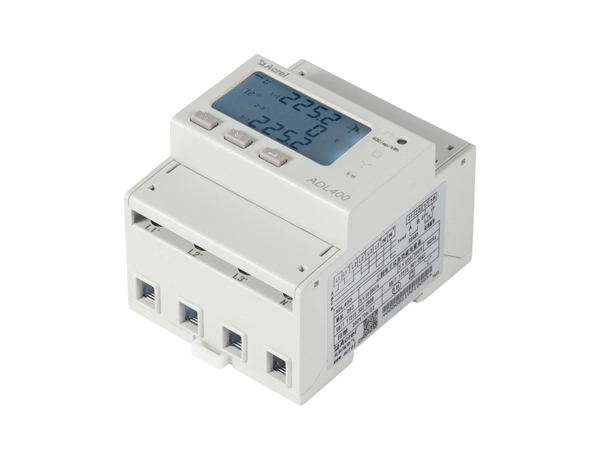

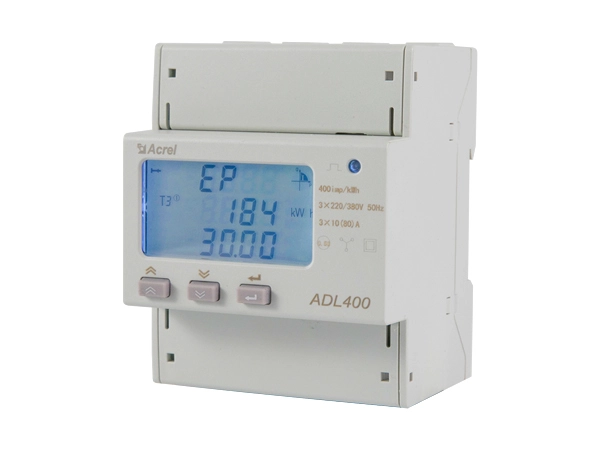

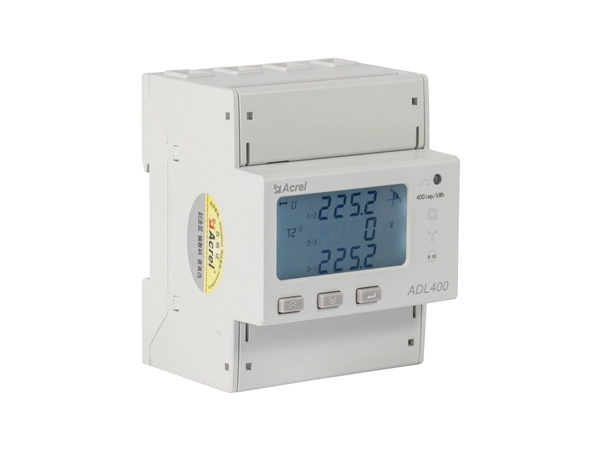

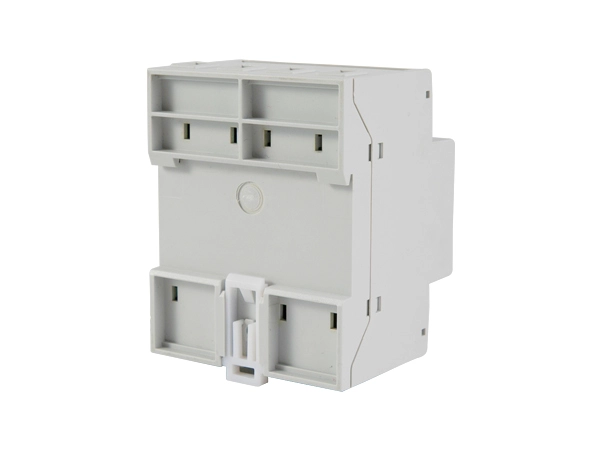

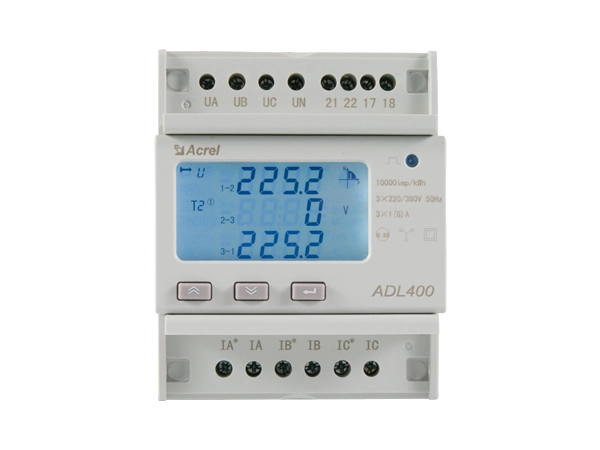

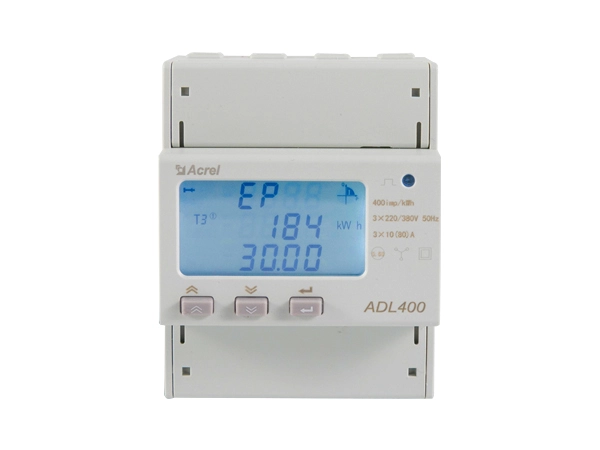

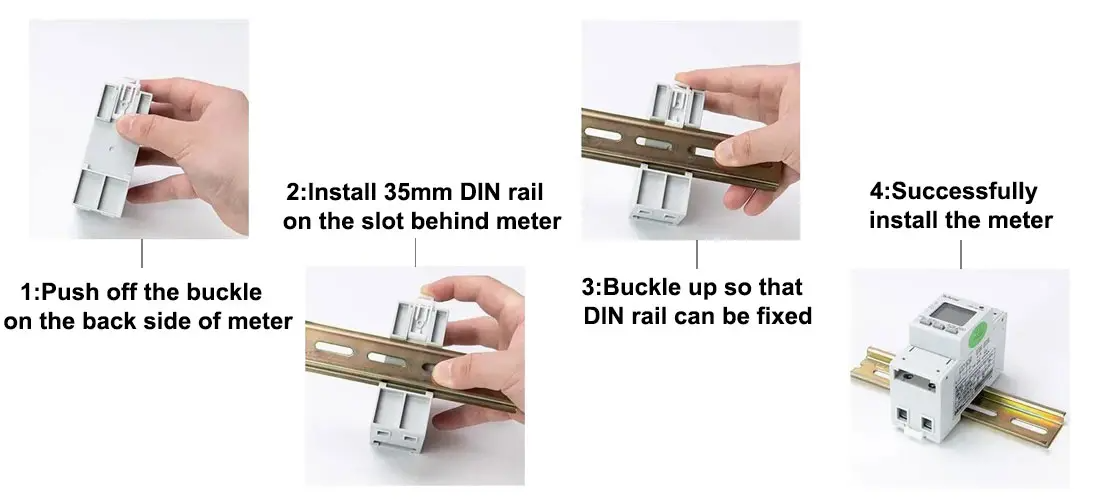

Aperçu des produits

Acrel Adl400 Manual

Smart Meter Three Phase

Acrel Smart Meter Wiring Chart

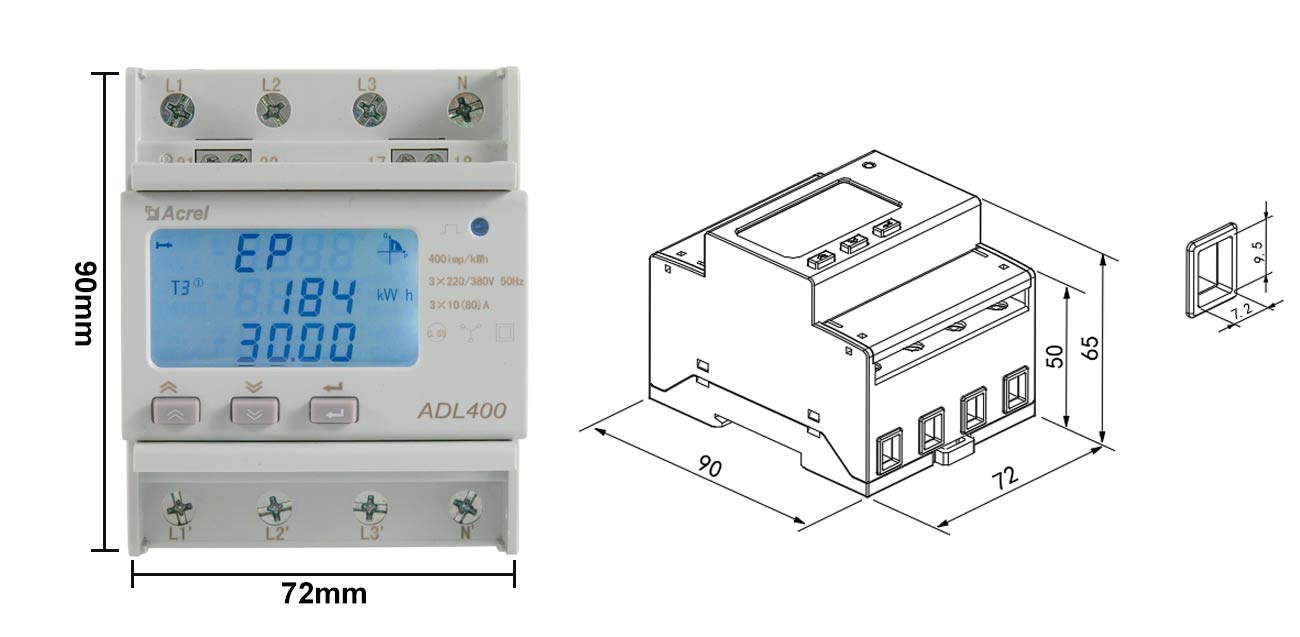

Type de connexion directe

Three Phase Digital Energy Meter

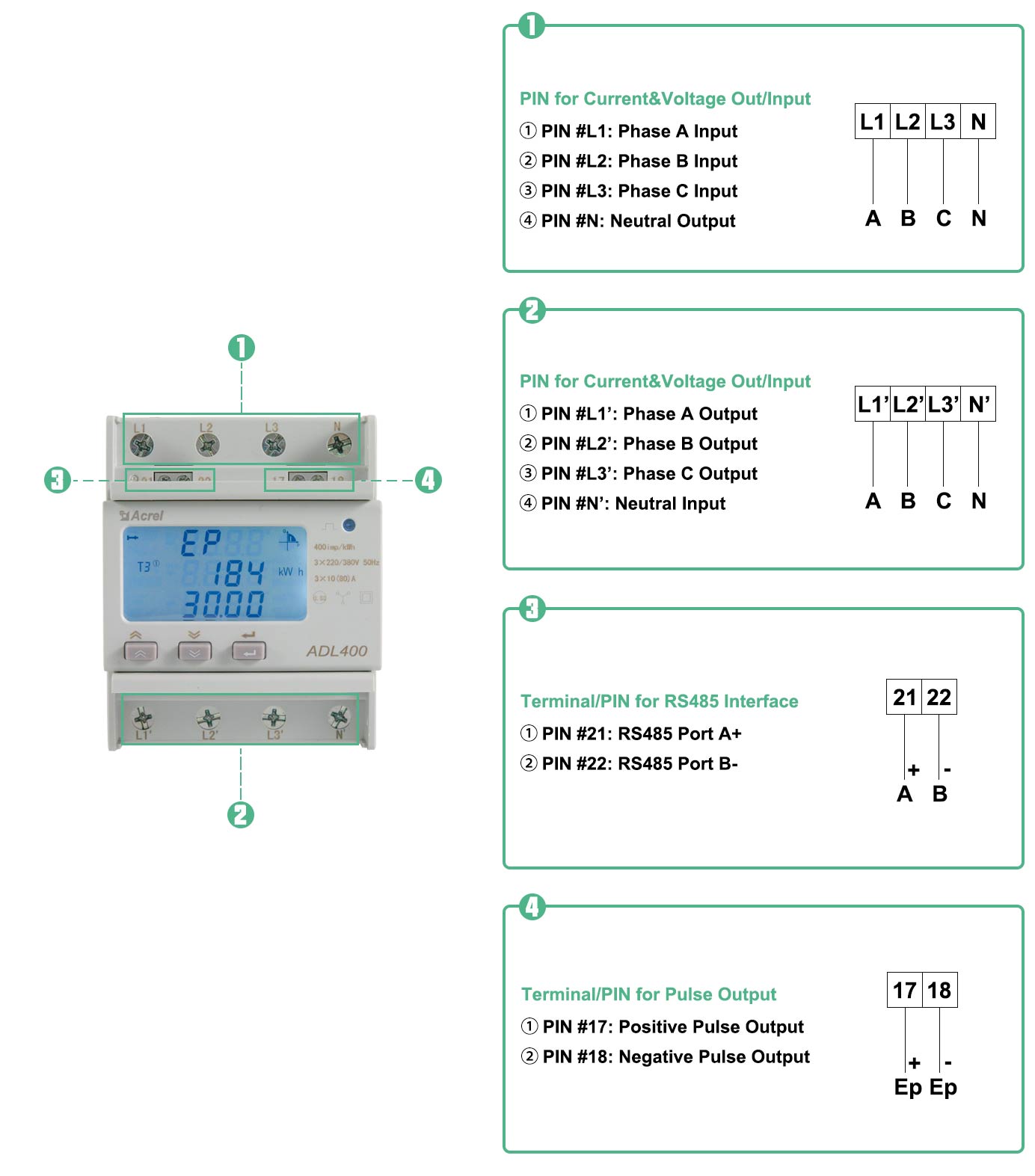

PIN/Terminal Aperçu du compteur Acrel ADL400 (type de connexion directe)

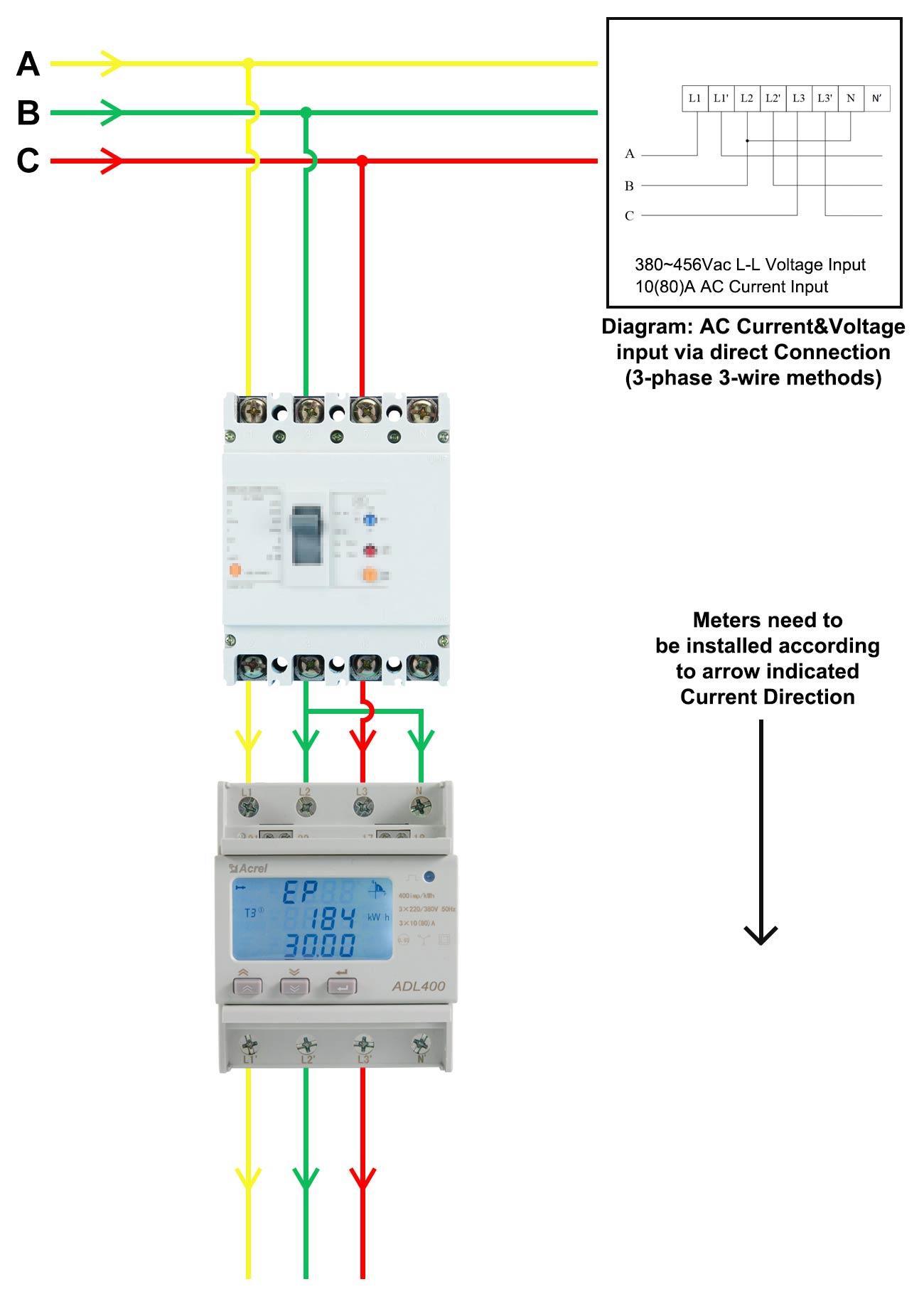

Câblage d'alimentation: 4 fils triphasés via connexion directe	Câblage d'alimentation: 3-phase 3-wire via connexion directe

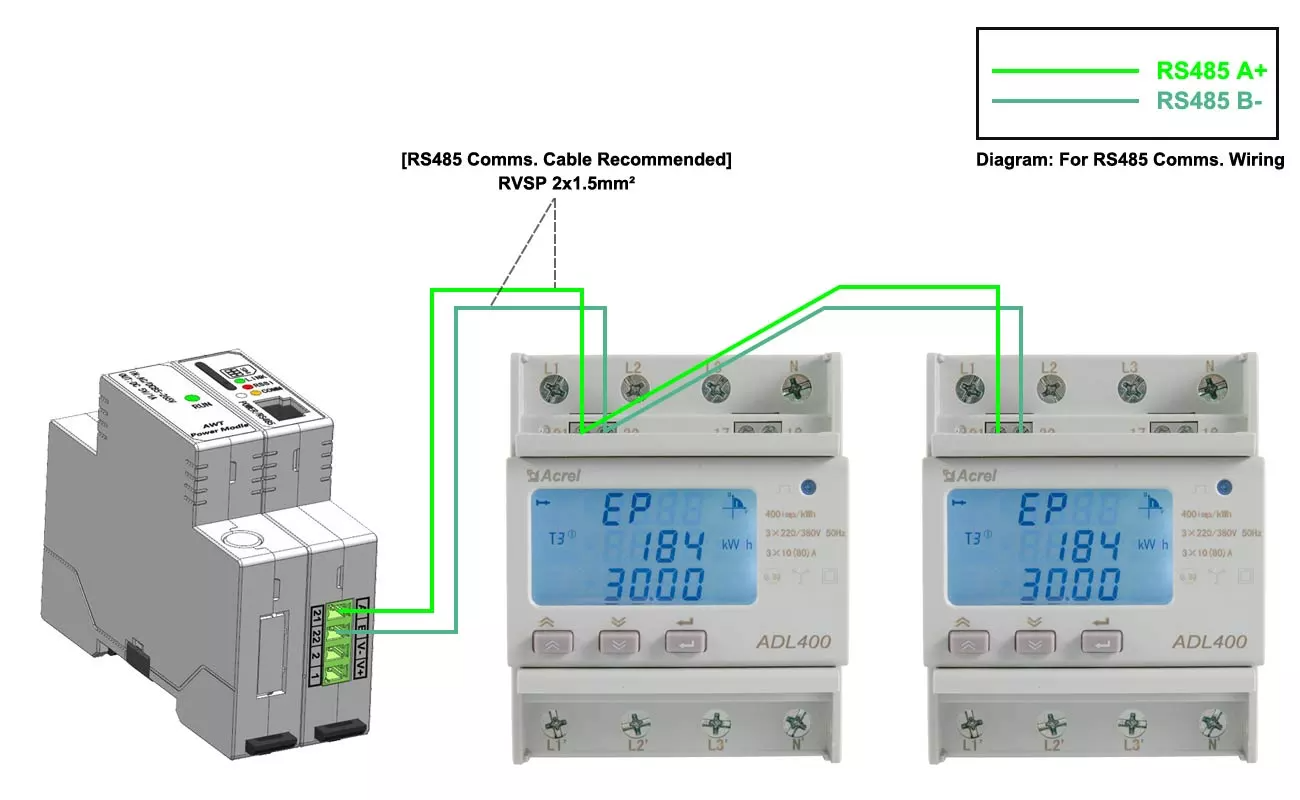

Three Phase Electric Meter

Aperçu du code PIN/terminal d'Acrel ADL400 (type de connexion directe)

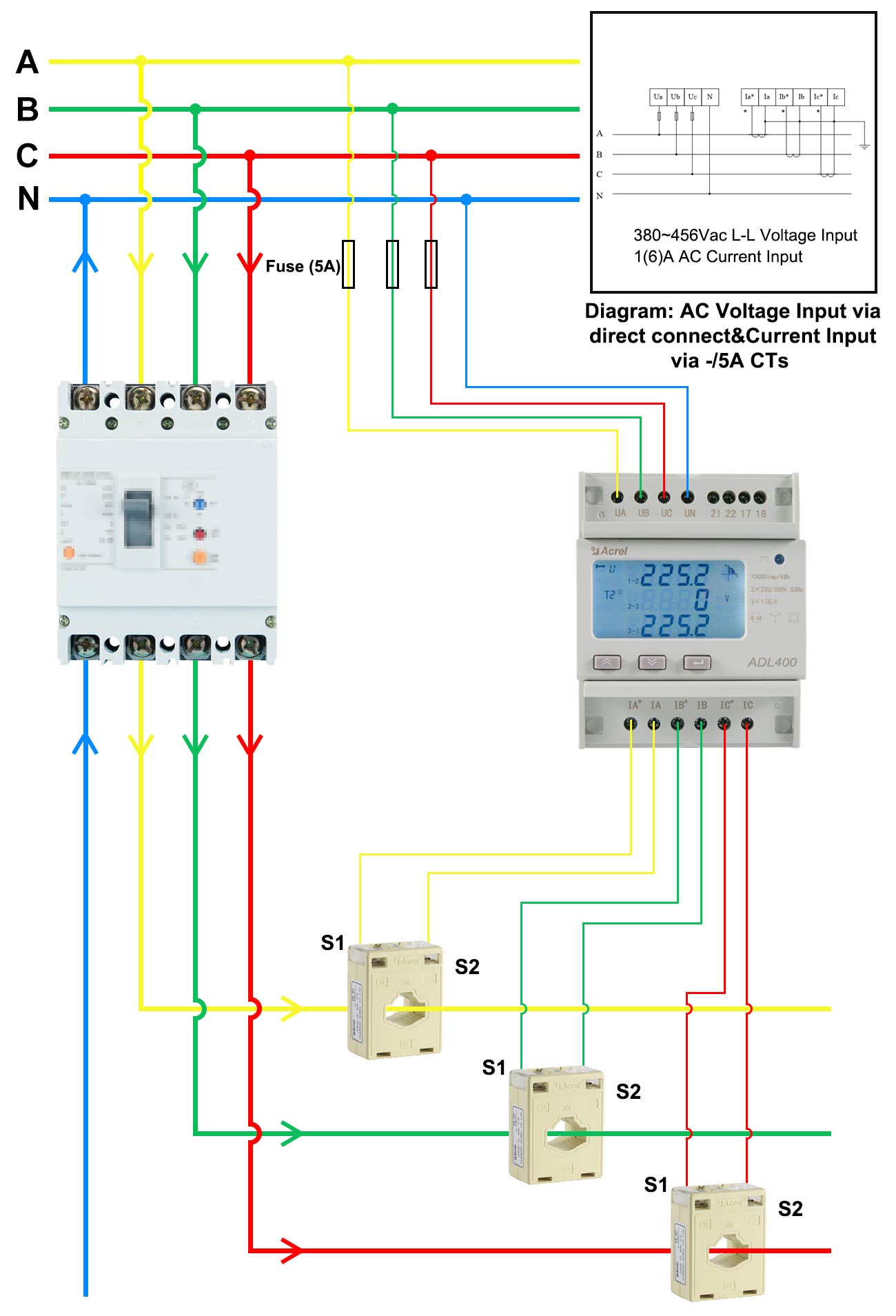

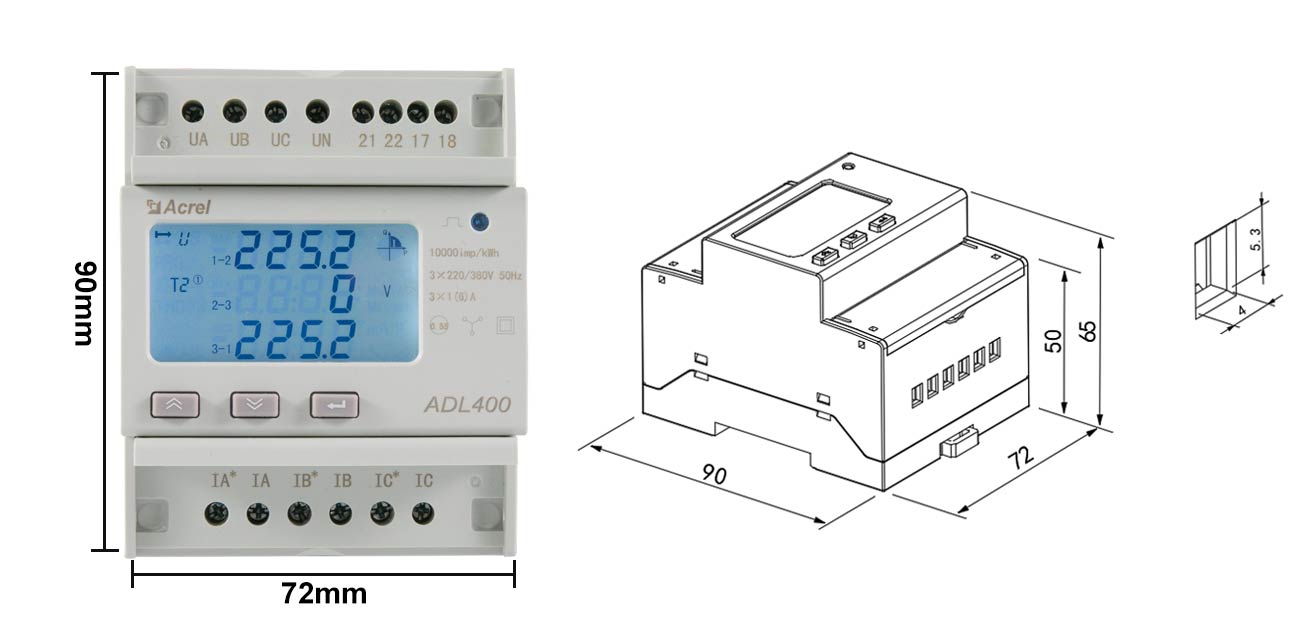

Type opéré par CT

Three Phase Digital Meter

Aperçu du code PIN/terminal de l'ancelle ADL400 (type d'exploitation CT)

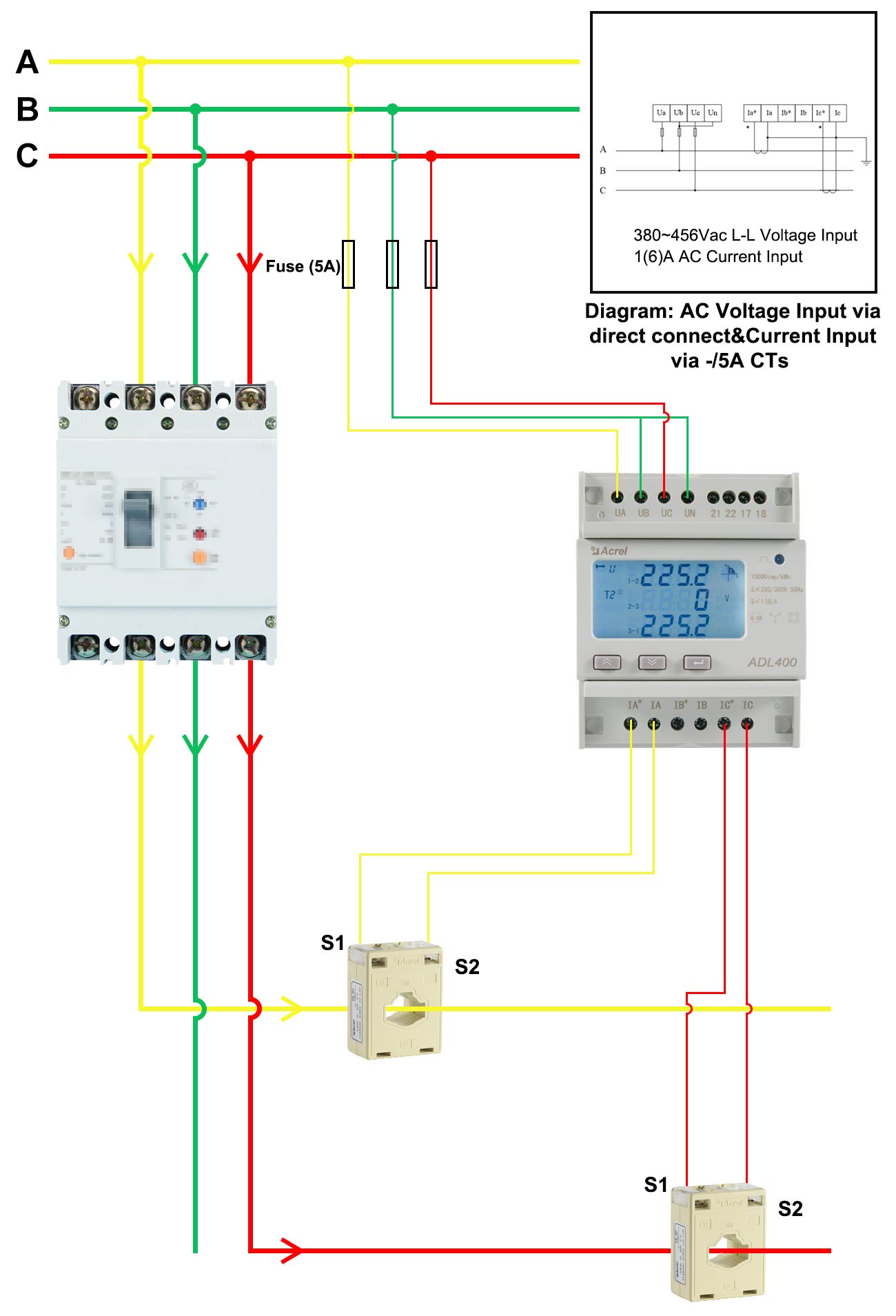

Câblage de puissance: CT triphasé à 4 fils actionné	Câblage de puissance: 3-phase 3-fil CT actionné

Three Phase Digital Meter

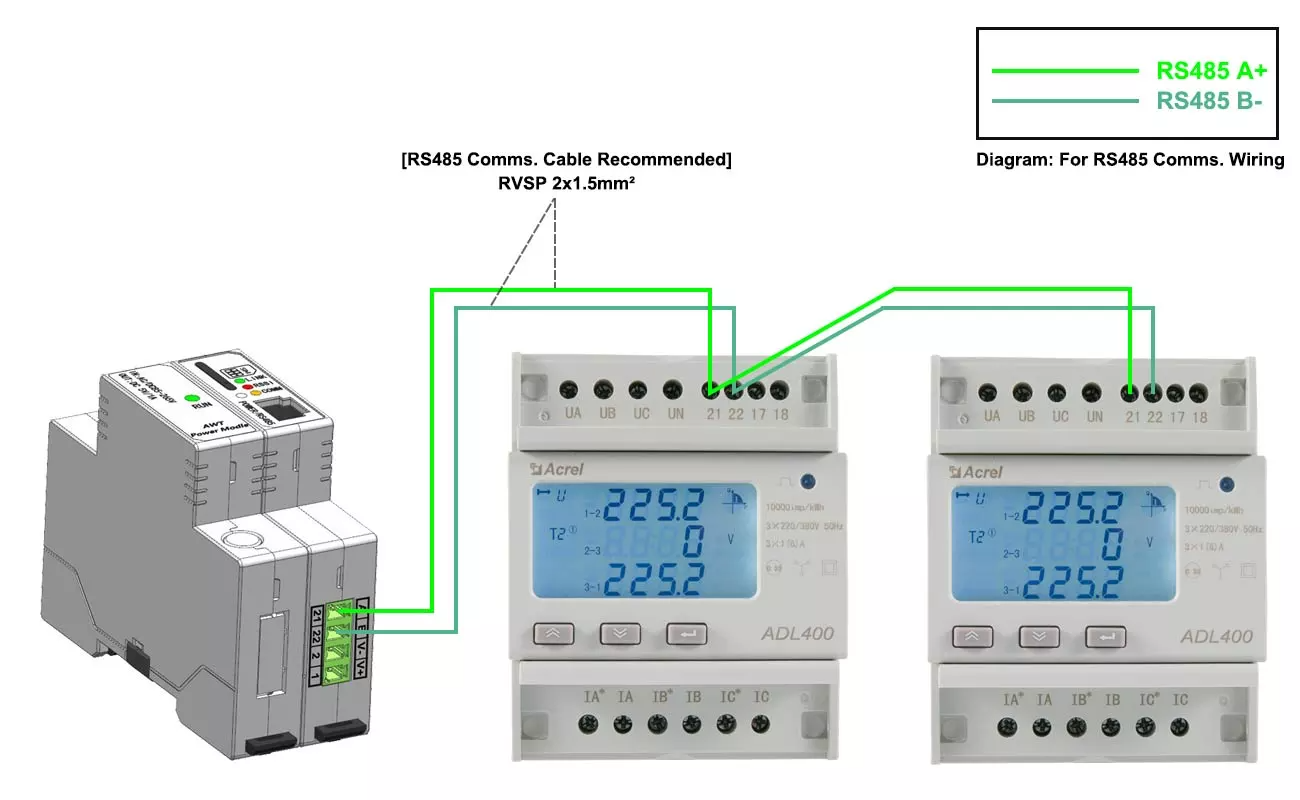

Communication filaire RS485 de l'ancelle ADL400 (type CT Operated Type) avec la passerelle IoT

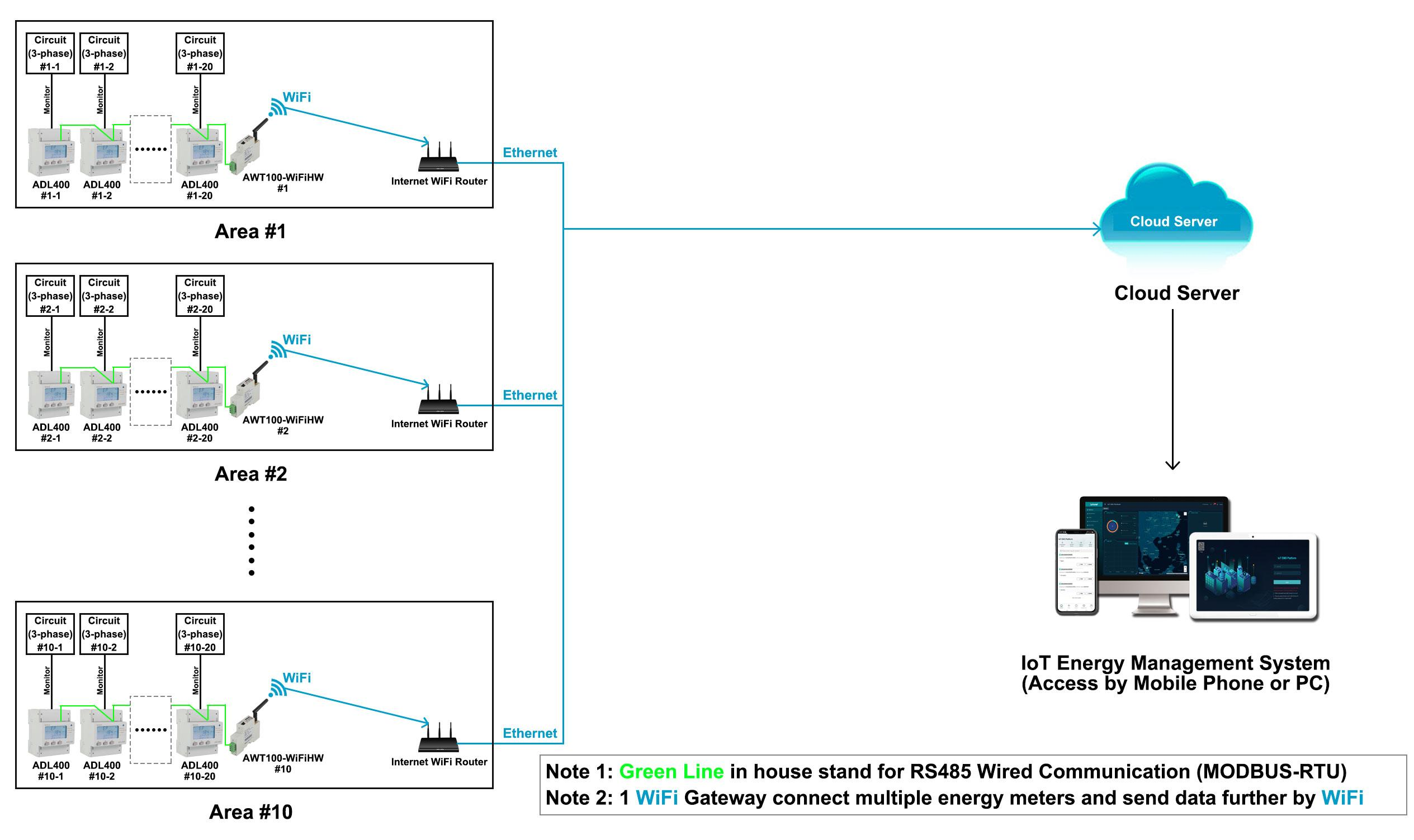

Acrel Smart Meter Solution Structure

Asl400 Three Phase Power Monitoring Equipment

Adl400 Three Phase Smart Energy Meter

Acrel Smart Meter Applications

Applications du compteur d'énergie intelligent Acrel

Spécifications du compteur d'énergie intelligent triphasé Acrel ADL400 MID

1. Fonction Description

Fonction	Description de la fonction	Fonction fournir
Mesure du kWh	KWh actif (positif et négatif)	■
	KWh réactif (positif et négatif)	■
	A. Énergie active positive en phase divisée B, C	■
Mesure des paramètres électriques	U 、 I	■
Mesure des paramètres électriques	P 、 Q 、 S 、 PF 、 F	■
Mesure des harmoniques	2 ~ 31ST tension et courant harmonique	■
Affichage LCD	Affichage LCD section 12 bits, lumière de fond	■
Programmation clé	3 clés pour la communication et définir les paramètres	■
Sortie d'impulsion	Sortie d'impulsion active	■
Multi-tarif et fonctions	Adaptez 4 fuseaux horaires, 2 listes d'intervalle de temps, 14 intervalles de temps par jour et 4 tarifs	□
	Max demande et temps d'occurrence	□
	Données gelées sur les 48 derniers mois, les 90 derniers jours	□
	Date, heure	□
Communication	Interface de communication: RS485, Protocole de communication: MODBUS-RTU	■

2. Paramètre technique

Pouls

Projet			Paramètre de performance
Spécification			3 fils de phase 3, 3 fils de phase 4
Mesure	Tension	Tension de référence	3 × 100V \ 3 × 380Vac 、 3 × 57.7/100Vac 、 3 × 220/380Vac (peut normalement fonctionner sous 1.2 fois de tension nominale)
		Consommation	<10VA (monophasé)
		Impédance	> 2MΩ
		Classe de précision	Erreur ± 0.2%
	Currnt	Courant d'entrée	3 × 1(6)A, 3 × 10(80)A
		Consommation	<1VA Courant nominal monophasé
		Classe de précision	Erreur ± 0.2%
	Puissance		Puissance active, réactive, apparente, erreur ± 0.5,
	Fréquence		45 ~ 65Hz, erreur ± 0.2%
Comptage	Énergie		Énergie active (classe de précision: 0.5) énergie réactive (classe de précision 2)
	Horloge		≤ 0.5s/d
Signal au chiffre	Sortie d'impulsion d'énergie		1 sortie photocoupleur active
Largeur de l'impulsion		80 ± 20ms
Constante d'impulsion		400imp/kWh,10000imp/kWh (correspondant avec le courant de base)
Communication	Interface et protocole de communication		RS485:Modbus RTU
	Gamme d'adresse de communication		Modbus RTU:1 ~ 247;
	Taux de bauds		1200bps ~ 19200bps
Environnement	Température de travail		-25 ℃ ~ 55 ℃
	Humidité relative		≤ 95 ℅ (aucune condensation)

Détails du compteur d'énergie intelligent triphasé Acrel ADL400 MID

Acrel Smart Meter Details

Paramètres électriques divers Mesure ● KWh (3-phase positive Kilowattheures) ● KVarh (Kilovar-heures) ● Harmonique (2 ~ 31ème tension et courant) --- Standard ● U (tension triphasée) ● I (Courant en 3 phases) ● P (Puissance) ● Q (puissance réactive) ● F (Fréquence) ● S (puissance apparente) ● PF (facteur de puissance)

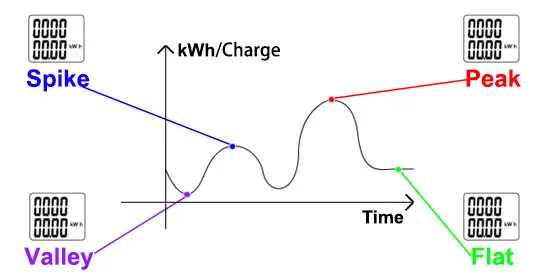

Tarif multitaux/flexible ● 4 Fuseau horaire ● 4 Taux tarifaire (Spike, Peak, Flat, Valley) ● 2 Liste de la période de temps ● 14 période par jour ● Data Frozen (48 derniers mois ou 90 derniers jours) ● Max demande et temps d'occurrence

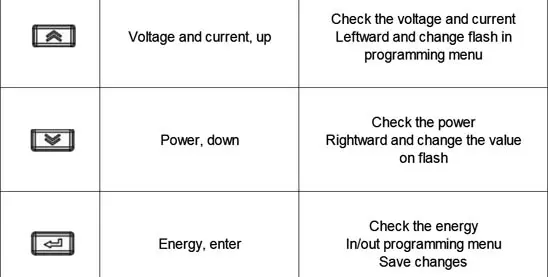

HMI pour la configuration commune ● Rapport PT ou CT ● Méthodes de câblage (3P4W ou 3P3W) ● Temps de linght arrière ● RS485 (MODBUS-RTU) réglage de la communication
