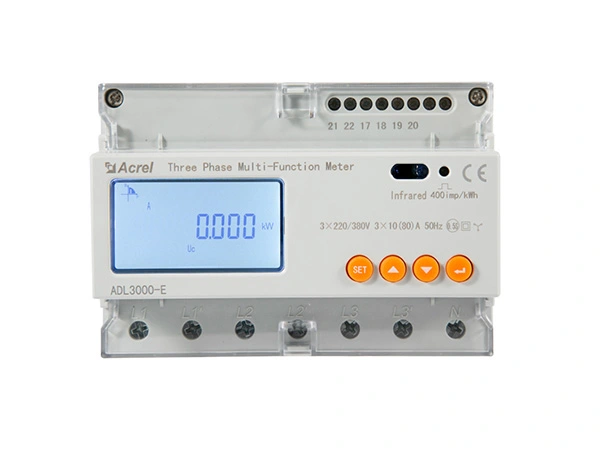

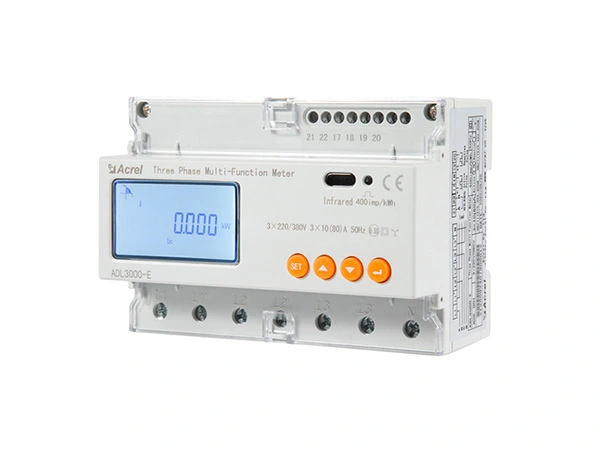

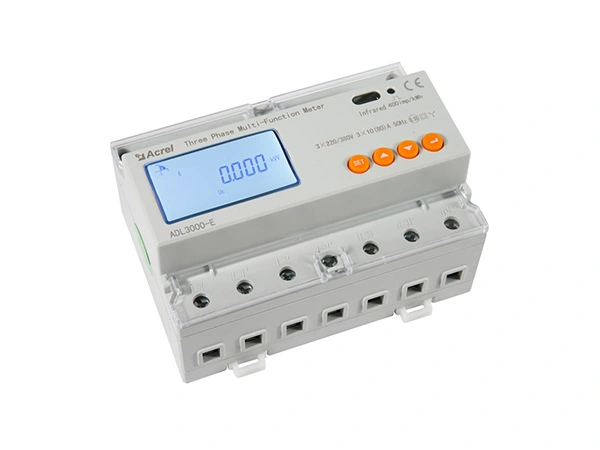

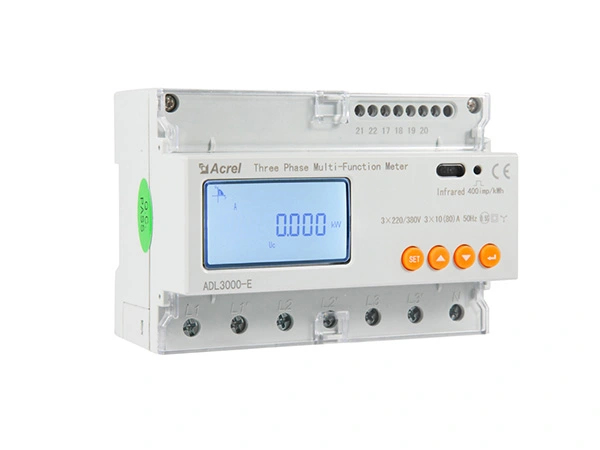

Compteur d'énergie intelligent 3 Phase Acrel ADL3000 UL

Name: Compteur d'énergie intelligent 3 Phase Acrel ADL3000 UL
Brand: Acrel Co.,Ltd.

● Mesure: kWh triphasé (0.5S), puissance active, puissance réactive, courant, tension, harmonique et etc

● Cote de tension: 3x22/380V, 3x57,7/100V (3P4W); 3x380V, 3x100V (3P3W)

● Note de courant: 3x10(80)A; 3x1(6)A

● Fréquence: 45 ~ 65Hz

● Communication: RS485 (MODBUS-RTU) et infrarouge

● Multi-taux: Spike, Peak, Valley et Flat kWh

● Fonction supplémentaire: Mesure de la température du câble et DO/DI

● Affichage: LCD (8 chiffres)

● Dimension: 127*88*70mm (L * W * H)

● Câblage: fil triphasé 4; 3-phase 3-fil

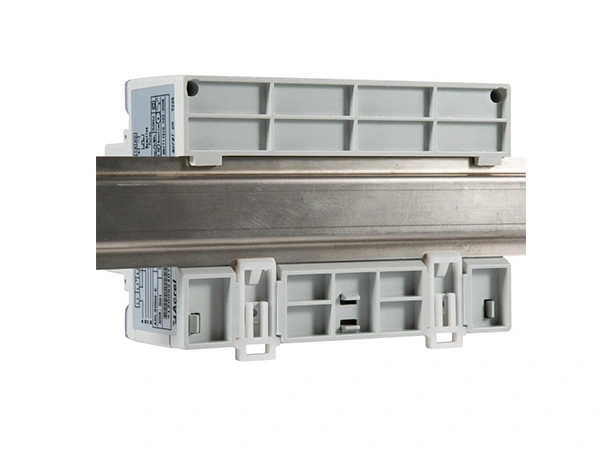

● Installation: 35mm DIN Rail

● Standard et certificat: IEC; CE; EAC

Contactez-nous Téléchargement manuel

Features Specifications Details Download

Caractéristiques du compteur d'énergie intelligent ACrel ADL3000 UL 3 phases

Acrel Adl3000

Acrel ADL3000/DTSD1352 est un compteur intelligent conçu pour les systèmes d'alimentation, les entreprises industrielles et minières et les services publics pour calculer la consommation d'électricité et gérer la demande d'électricité. La 3000 Acrel adl présente une précision élevée, une petite taille et une installation simple. (Note: L'acrel3000 adlPeut correspondre à l'inverseur de Solis à l'exportation d'énergie solaire zéro. Si adl 3000 est utilisé pour l'inverseur Solis, veuillez noter votre modèle d'inverseur Solis.)

Adl 3000 Smart Meters 3 Phase Power Adl3000 3 Phase Analog Energy Meter

Acrel Adl 3000

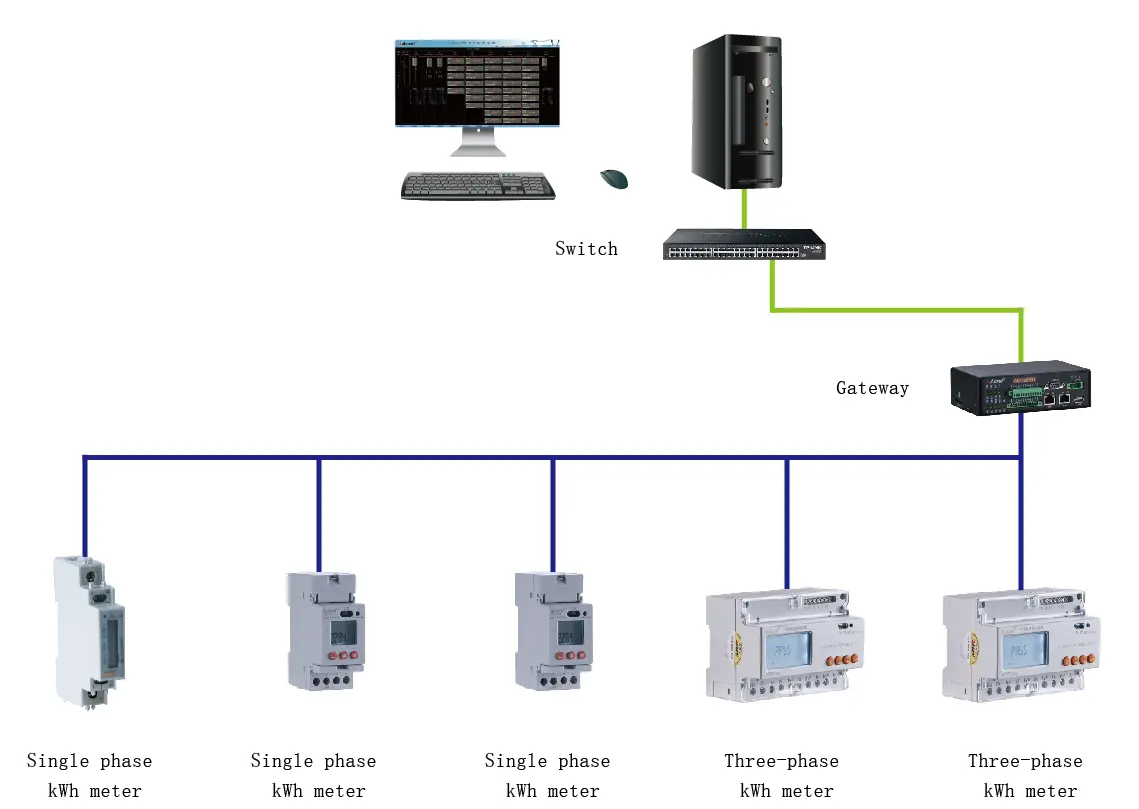

Acrel ADL3000 Solution Structure

Applications Of Acrel ADL3000

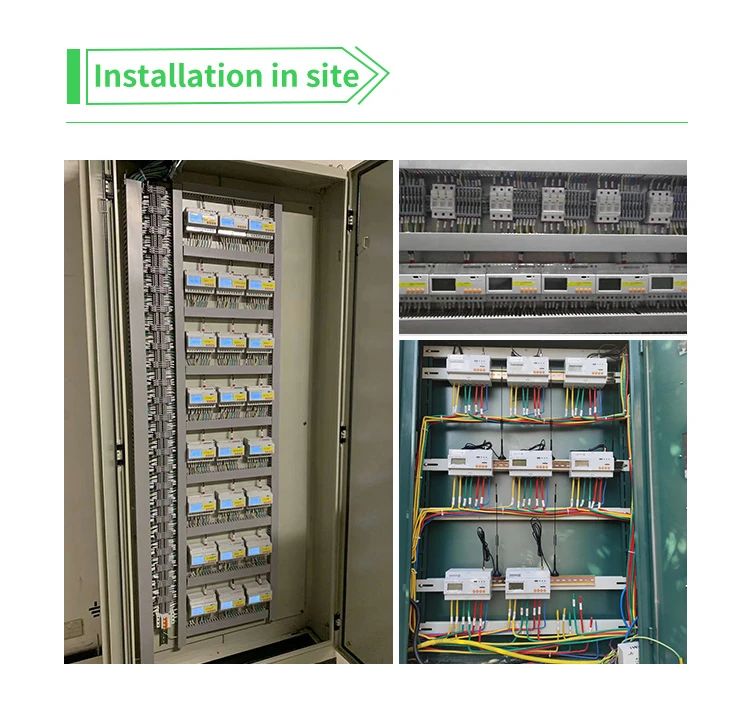

Acrel ADL3000 3 Phase Electricity Meter Suppliers

Spécifications du compteur d'énergie intelligent ACrel ADL3000 UL 3 phases

1. description de la fonction d'Acrel ADL3000

Fonction	Description de la fonction	Fonction fournir
Mesure du kWh	KWh actif (positif et négatif)	■
	KWh réactif (positif et négatif)	■
	KWh actif positif en phase A, B, C	■
Mesure des paramètres électriques	U 、 I 、 P 、 Q 、 S 、 PF 、 F	■
Mesure des paramètres électriques	U 、 I 、 P 、 Q 、 S 、 PF 、 F	■
Mesure de	2 ~ 31ST tension et courant harmonique	□ Note 1
Affichage LCD	Affichage LCD à section 8 bits, lumière de fond	■
Programmation clé	4 clés pour la communication et définir les paramètres	■
Sortie d'impulsion	Sortie d'impulsion active	■
	Sortie d'impulsion réactive	□ Note 2
	Sortie d'impulsion d'horloge	□ Note 2
Multi-tarif et fonctions	Entrée de commutateur actif	□ Note 3
	Sortie de l'interrupteur	□ Note 2
	Adaptez 4 fuseaux horaires, 2 listes d'intervalle de temps, 14 intervalles de temps par jour et 4 tarifs	□
	Max a exigé kWh et le temps est arrivé	□
	Données gelées sur les 48 derniers mois, les 90 derniers jours	□
	Date, heure	□
Communication	Communication infrarouge	■
	Le premier chemin de communication: Interface de communication: RS485, Protocole de communication: MODBUS-RTU	□
	Le deuxième chemin de communication: Interface de communication: RS485, Protocole de communication: MODBUS-RTU	□ Note 3
Mesure de la température	Prise en charge de la température NTC de 3 dépenses	□ Note 4

«■» Désigne la norme, «□» signifie facultatif.

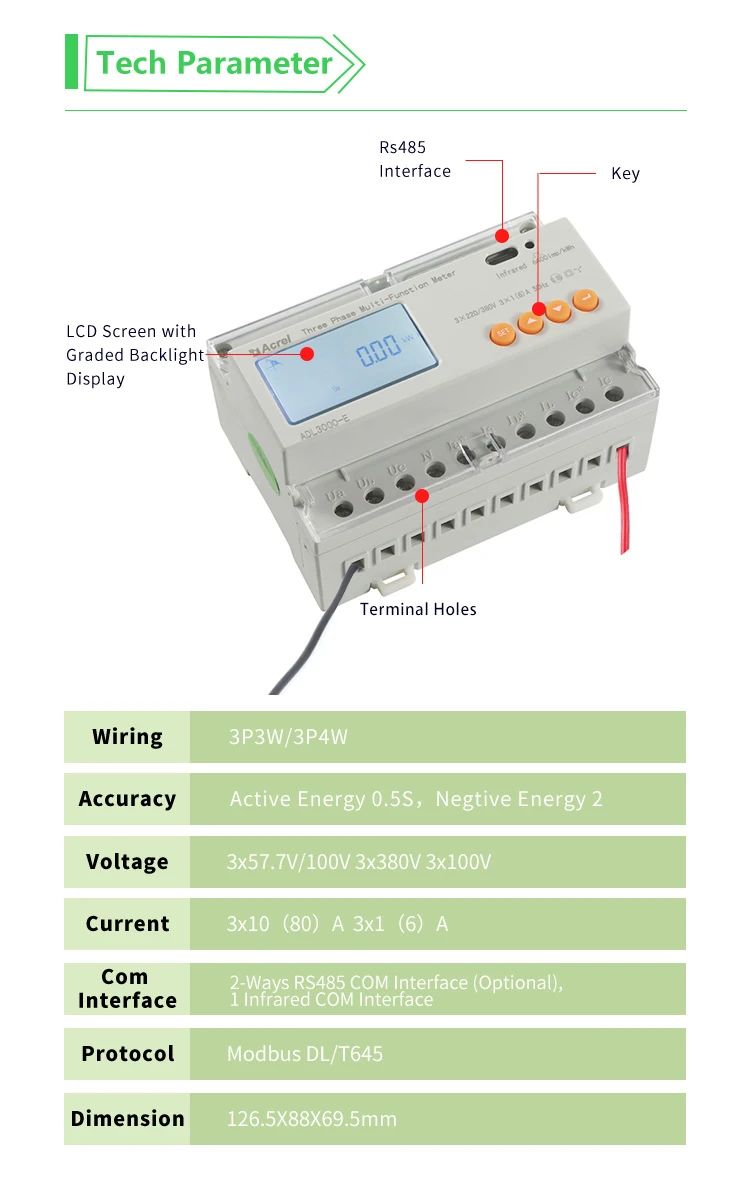

2. paramètre technique de Acrel ADL3000

Spécification		3 fils de phase 3, 3 fils de phase 4
Tension	Tension de référence	3 × 100V 、 3 × 380V 、 3 × 57.7/100V 、 3 × 220/380V
	Consommation	<10VA (monophasé)
	Impédance	> 2MΩ
	Classe de précision	Erreur ± 0.2%
Actuel	Courant d'entrée	3 × 1(6)A (deuxième connexion avec ligne de charge triphasée via CTs supplémentaires sélectionnés) 3 × 10(80)A (connexion directe avec une ligne de charge triphasée via des CTs intégrés en ADL3000-E)
	Consommation	<1VA (courant nominal monophasé)
	Classe de précision	Erreur ± 0.2%
Puissance		Puissance active, réactive, apparente, erreur ± 0.5,
Fréquence		45 ~ 65Hz, erreur ± 0.2%
Température		-40 ℃ ~ 99 ℃
Énergie		Énergie active (classe de précision: 0.5, 1), énergie réactive (classe de précision 2)
Horloge		≤ 0.5s/d
Sortie d'impulsion d'énergie		1 sortie optocoupleur active, 1 sortie optocoupleur réactive
Sortie de commutation		1 Sortie de commutation
Entrée de commutation		1 optocoupleur d'entrée
Largeur de l'impulsion		80 ± 20ms
Constante d'impulsion		6400imp/kWh,400imp/kWh (correspondant avec le courant de base)
Interface et communication		RS485:Modbus RTU
Gamme d'adresse de communication		Modbus RTU:1 ~ 247;
Taux de bauds		1200bps ~ 19200bps
Température relative		-25 ℃ ~ + 55 ℃
Humidité relative		≤ 95 ℅ (aucune condensation)

Détails du compteur d'énergie intelligent ACrel ADL3000 UL à 3 phases

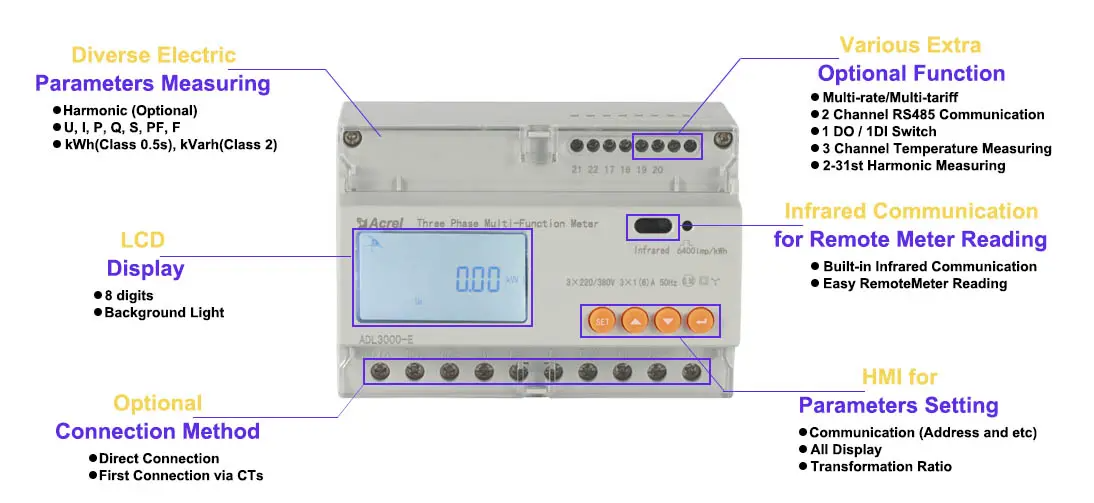

Acrel Smart Meter Details

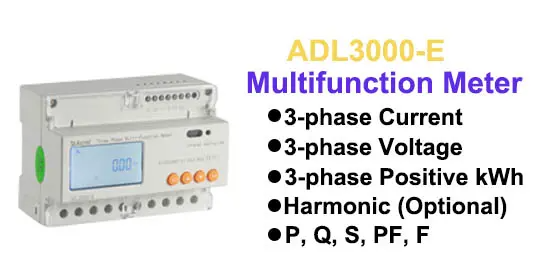

Mesure diversifiée des paramètres de l'électricité ● Harmonique (2 ~ 31ème tension et courant) --- Facultatif ● F (Fréquence) ● U (tension triphasée) ● I (Courant en 3 phases) ● KWh (3-phase positive Kilowattheures) ● KVarh (Kilovar-heures) ● P (Puissance) ● Q (puissance réactive) ● S (puissance apparente) ● PF (facteur de puissance)

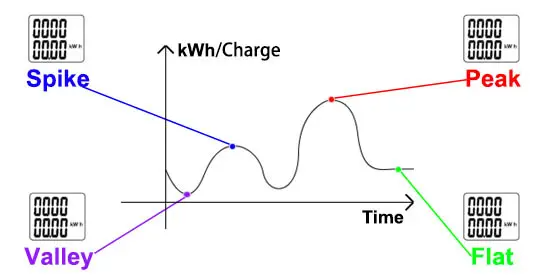

Tarif multitaux/flexible ● 4 Fuseau horaire ● 4 Taux tarifaire (Spike, Peak, Flat, Valley) ● 2 Liste de la période de temps ● 14 période par jour ● Data Frozen (48 derniers mois ou 90 derniers jours) ● Max demande et temps d'occurrence

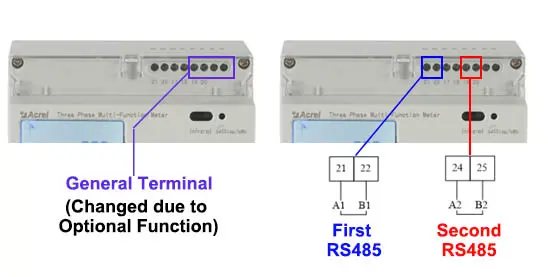

Communication RS485 2 canaux ● Protocole: MODBUS-RTU ● 1 canal RS485 ou 2 canal RS485 tous deux facultatifs

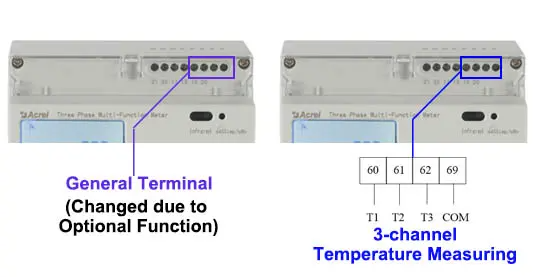

Mesure de la température à 3 canaux ● Thermistance: capteur de température NTC ● Gamme de mesure: -40 ℃ ~ 125 ℃

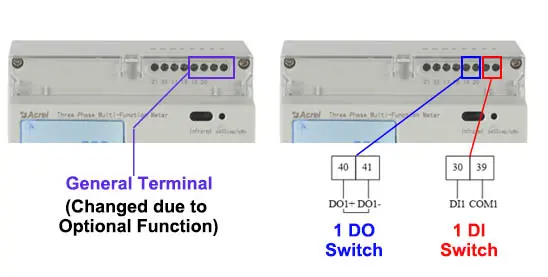

Commutateur DO/DI ● 1 canal DO ● 1 canal DI

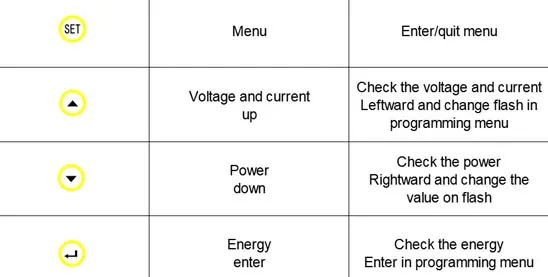

HMI pour le réglage des paramètres ● Code ● Protocole ● Adresse ● Taux de bauds ● Parité ● Tout l'affichage

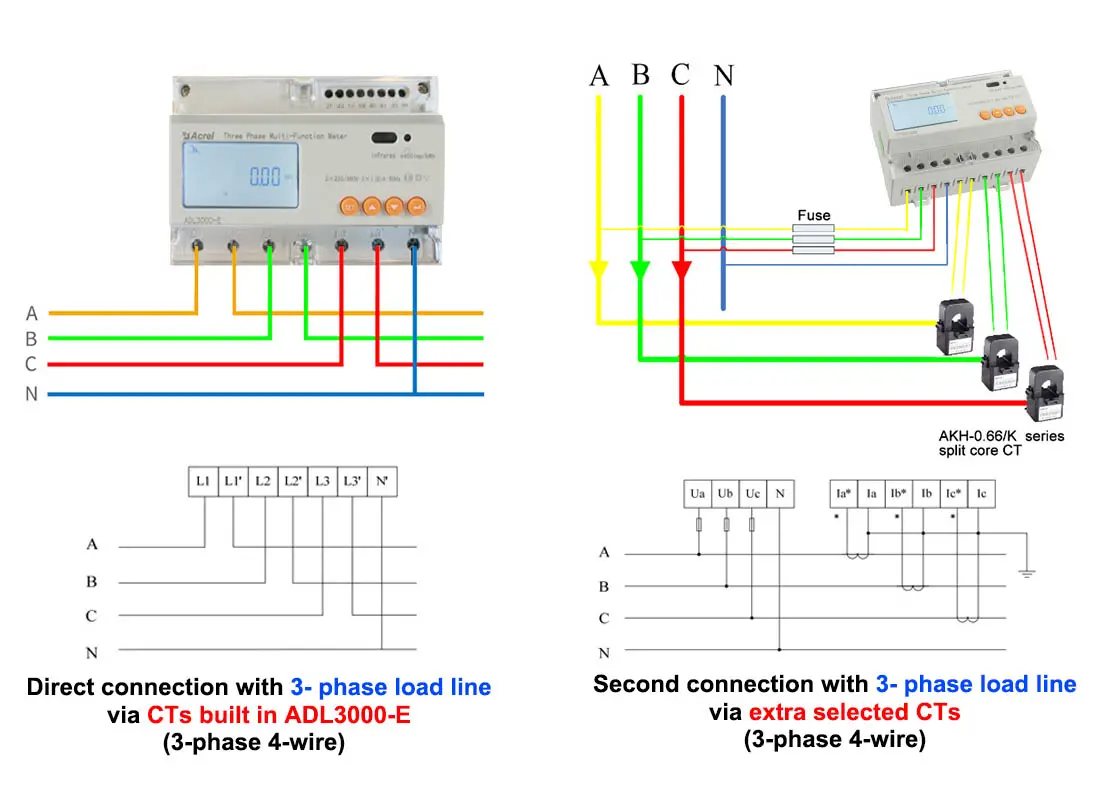

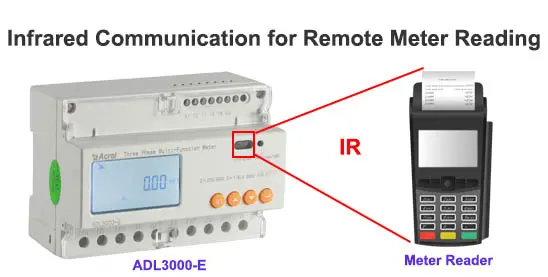

Communication infrarouge pour la lecture du compteur à distance ● Communication infrarouge intégrée ● Lecture facile de compteur à distance ● Méthodes de connexion facultatives ● Connexion directe avec compteur ● Première connexion via CT.

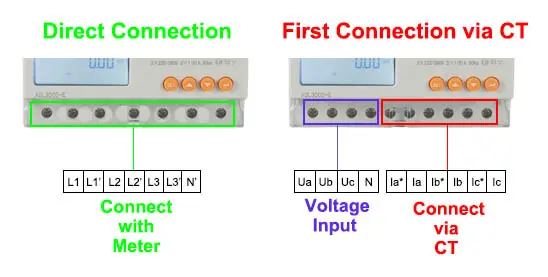

Méthodes de connexion facultatives ● Connexion directe avec compteur ● Première connexion via CT.
