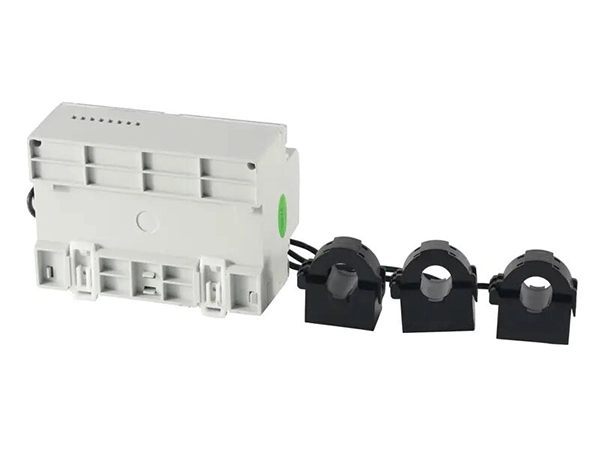

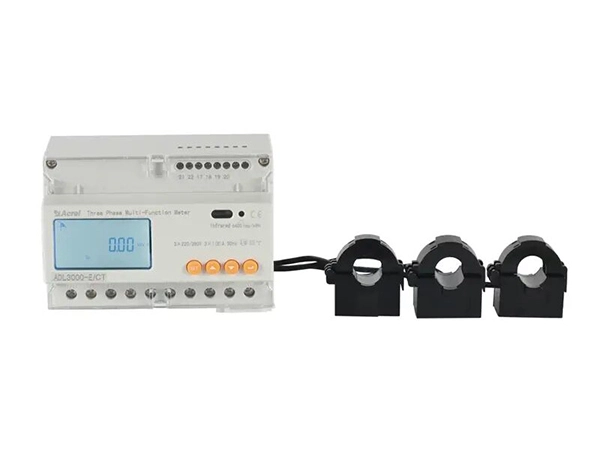

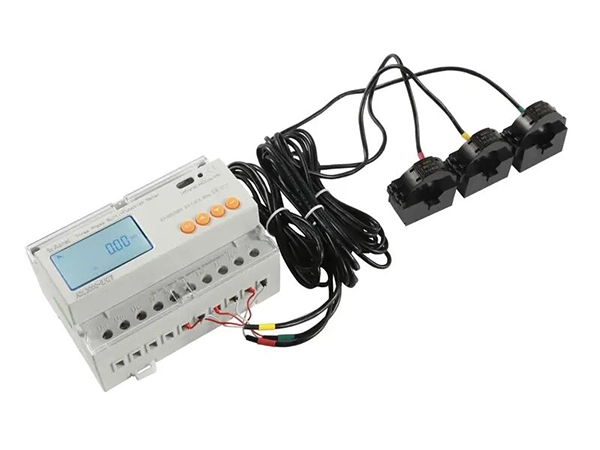

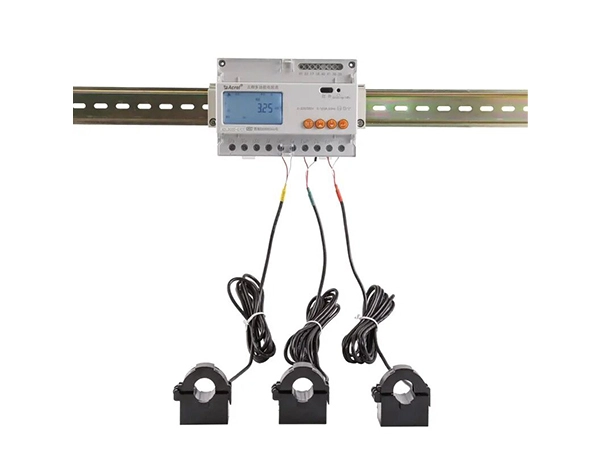

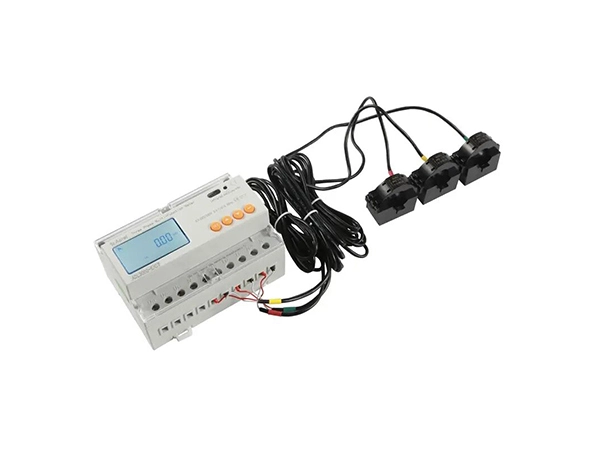

ADL3000-E/CT 7P 3 Phase Compteur D'énergie Avec CT

Mesure: KWh triphasé (0.5S), puissance active, puissance réactive, courant, tension, harmonique et etc
Tension nominale: 3x22/380V, 3x57,7/100V (3P4W); 3x380V, 3x100V (3P3W)
Note de courant: 3x10(100)A; 3x1(6)A
Fréquence: 45 ~ 65Hz
Communication: RS485 (MODBUS-RTU) et infrarouge
Multi-taux: Spike, Peak, Valley et Plat kWh
Fonction supplémentaire: Mesure de la température du câble et DO/DI
Affichage: LCD (8 chiffres)
Dimension: 127*88*70mm (L * W * H)
Câblage: fil triphasé 4; 3-phase 3-fil

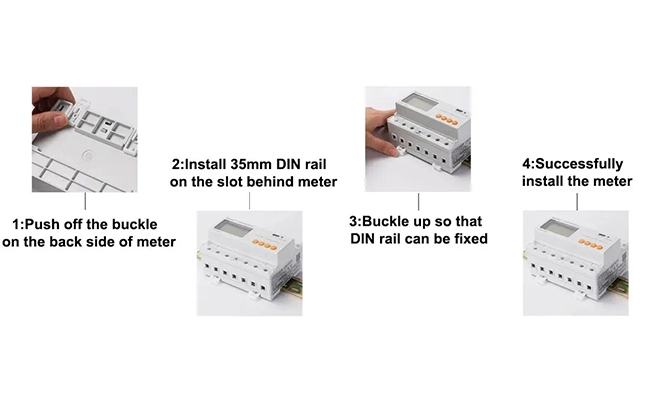

Installation: 35mm DIN Rail
Norme et certificat: IEC; CE; EAC

Contactez-nous

Features Specifications Drawings

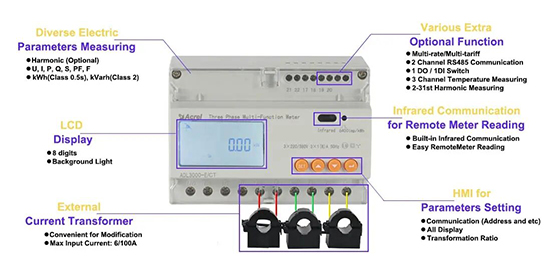

Caractéristiques du compteur d'énergie ADL3000-E/CT 7P 3 Phase avec CT

Din Rail Energy Meter Wifi

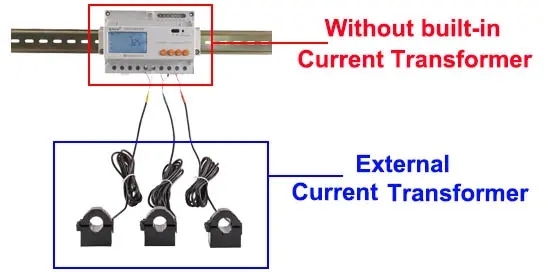

Transformateur de courant externe

● Pratique pour projet de modification

● Courant d'entrée max: 100A/6A

External Current Transformer

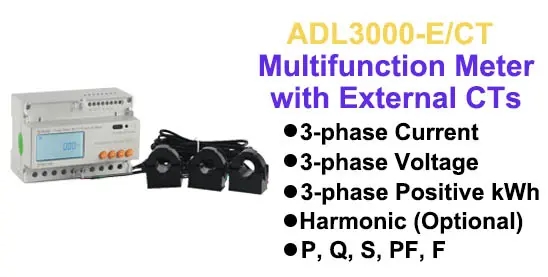

Mesure diversifiée des paramètres de l'électricité

● Harmonique (2 ~ 31ème tension et courant) --- Facultatif

● F (Fréquence)

● U (tension triphasée)

● I (Courant en 3 phases)

● KWh (3-phase positive Kilowattheures)

● KVarh (Kilovar-heures)

● P (Puissance)

● Q (puissance réactive)

● S (puissance apparente)

● PF (facteur de puissance)

Diverse Electricity Parameters Measurement

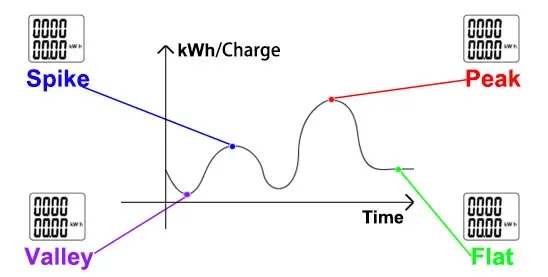

Tarif multitaux/flexible

● 4 Fuseau horaire

● 4 Taux tarifaire (Spike, Peak, Flat, Valley)

● 2 Liste de la période de temps

● 14 période par jour

● Données gelées (48 derniers mois ou 90 derniers jours)

● Max demande et temps d'occurrence

Communication RS485 2 canaux

● Protocole: MODBUS-RTU

● 1 canal RS485 ou 2 canal RS485 tous deux facultatifs

2 Channel RS485 Communication

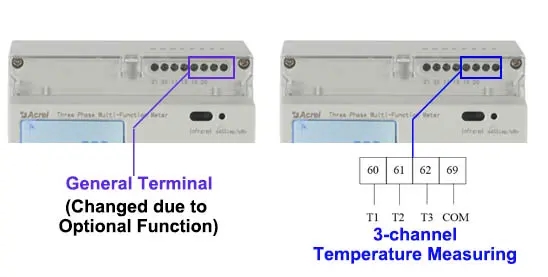

Mesure de la température à 3 canaux

● Thermistance: capteur de température NTC

● Gamme de mesure: -40 ℃ ~ 125 ℃

3-channel Temperature Measuring

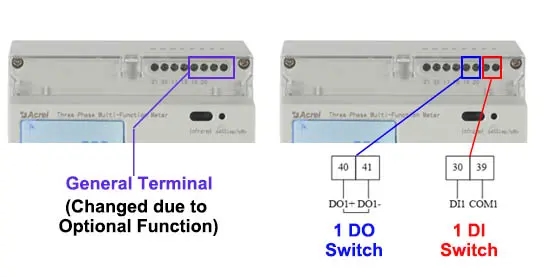

Commutateur DO/DI

● 1 canal DO

● 1 canal DI

DO/DI Switch

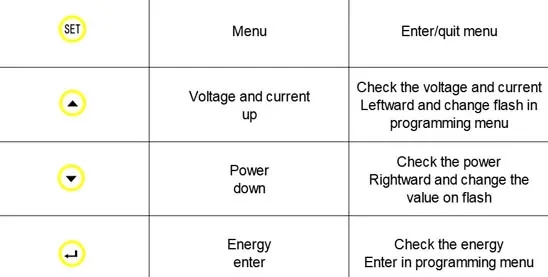

HMI pour le réglage des paramètres

● Code

● Protocole

● Adresse

● Taux de bauds

● Parité

● Tout l'affichage

HMI for Parameters Setting

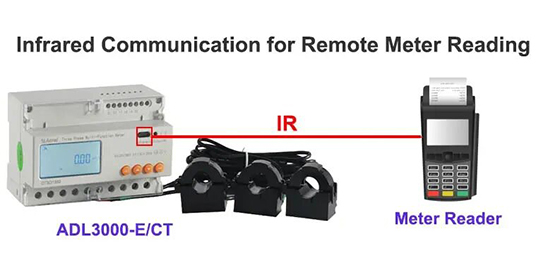

Communication infrarouge pour la lecture du compteur à distance

● Communication infrarouge intégrée

● Lecture facile de compteur à distance

Infrared Communication for Remote Meter Reading

Spécifications du compteur d'énergie multifonction triphasé ADL3000-E/CT 7P avec CT

1. Fonction description

Fonction	Description de la fonction	Fonction fournir
Mesure du kWh	KWh actif (positif et négatif)	■
	KWh réactif (positif et négatif)	■
	KWh actif positif en phase A, B, C	■
Mesure des paramètres électriques	U, I, P, Q, S, PF, F	■
Mesure des paramètres électriques	U, I, P, Q, S, PF, F	■
Mesure de	2 ~ 31ST tension et courant harmonique	□ Note 1
Affichage LCD	Affichage LCD à section 8 bits, lumière de fond	■
Programmation clé	4 clés pour la communication et définir les paramètres	■
Sortie d'impulsion	Sortie d'impulsion active	■
	Sortie d'impulsion réactive	□ Note 2
	Sortie d'impulsion d'horloge	□ Note 2
Multi-tarif et fonctions	Entrée de commutateur actif	□ Note 3
	Sortie de l'interrupteur	□ Note 2
	Adaptez 4 fuseaux horaires, 2 listes d'intervalle de temps, 14 intervalles de temps par jour et 4 tarifs	□
	Max a exigé kWh et le temps est arrivé	□
	Données gelées sur les 48 derniers mois, les 90 derniers jours	□
	Date, heure	□
Communication	Communication infrarouge	■
	Le premier chemin de communication: Interface de communication: RS485, Protocole de communication: MODBUS-RTU	□
	Le deuxième chemin de communication: Interface de communication: RS485, Protocole de communication: MODBUS-RTU	□ Note 3
Mesure de la température	Prise en charge de la température NTC de 3 dépenses	□ Note 4

"■" Désigne la norme, "□" signifie facultatif.

2. Paramètre technique

Spécification		3 fils de phase 3, 3 fils de phase 4
Tension	Tension de référence	3 × 100V, 3 × 380V, 3 × 57.7/100V, 3 × 220/380V
	Consommation	<10VA (monophasé)
	Impédance	> 2MΩ
	Classe de précision	Erreur ± 0.2%

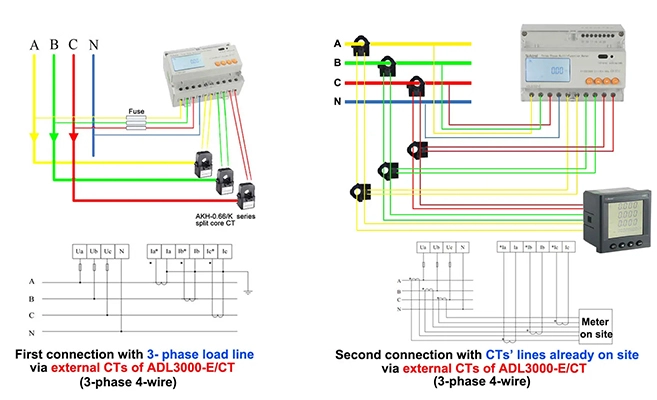

Actuel	Courant d'entrée	3 × 1(6)A (deuxième connexion avec le câble des CTs déjà sur le site via des CTs externes de ADL3000-E/CT) 3 × 10(100)A (première connexion avec une ligne de charge triphasée via des CT externes de ADL3000-E/CT)
	Consommation	<1VA (courant nominal monophasé)
	Classe de précision	Erreur ± 0.2%
Puissance		Puissance active, réactive, apparente, erreur ± 0.5,
Fréquence		45 ~ 65Hz, erreur ± 0.2%
Température		-40 ℃ ~ 99 ℃
Énergie		Énergie active (classe de précision: 0.5, 1), énergie réactive (classe de précision 2)
Horloge		≤ 0.5s/d
Sortie d'impulsion d'énergie		1 sortie optocoupleur active, 1 sortie optocoupleur réactive
Sortie de commutation		1 Sortie de commutation
Entrée de commutation		1 optocoupleur d'entrée
Largeur de l'impulsion		80 ± 20ms
Constante d'impulsion		6400imp/kWh,400imp/kWh (correspondant avec le courant de base)
Interface et communication		RS485:Modbus RTU
Gamme d'adresse de communication		Modbus RTU:1 ~ 247;
Taux de bauds		1200bps ~ 19200bps
Température relative		-25 ℃ ~ + 55 ℃
Humidité relative		≤ 95 ℅ (aucune condensation)
