Compteur d'énergie monophasé Acrel ADL200 MID

Name: Compteur d'énergie monophasé Acrel ADL200 MID
Brand: Acrel Co.,Ltd.

● Mesure: kWh CA 1 phase, puissance active, courant, tension et etc

● Précision: 1.0% (kWh)

● Fréquence: 45 ~ 65Hz

● Communication: RS485 (MODBUS-RTU)

● Multi-taux/tarif: 4 taux tarifaires et etc

● Tension nominale: 220 ~ 264Vac (connexion directe)

● Courant nominal: 10(80)A AC (connexion directe)

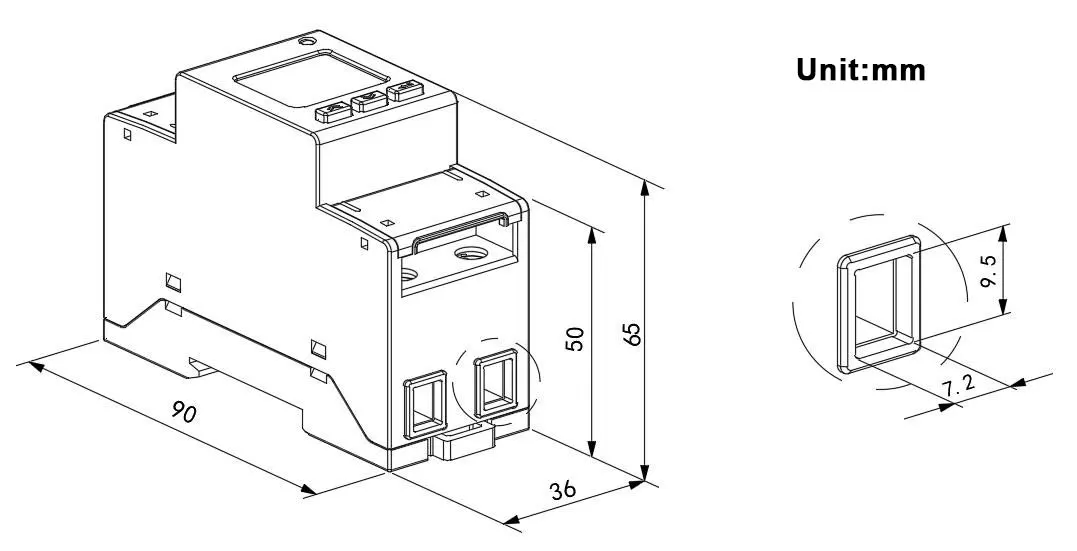

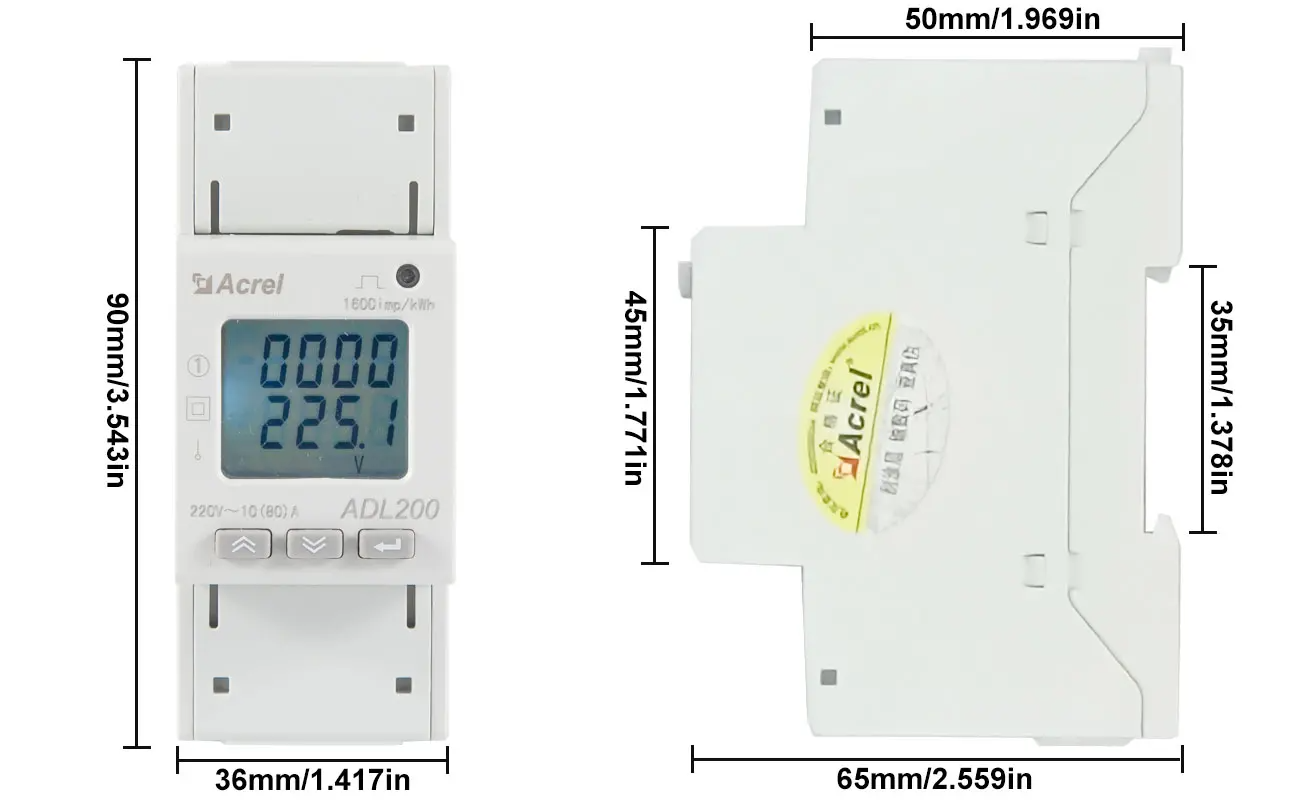

● Dimension: 90*36*65mm (L * W * H)

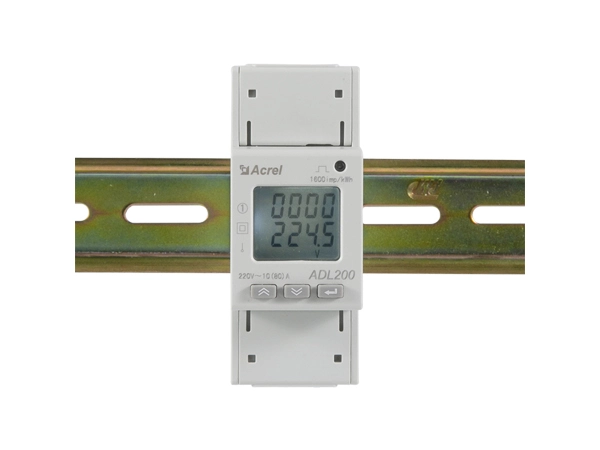

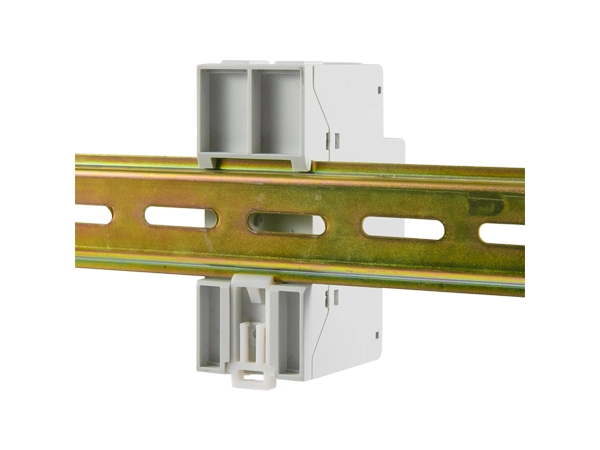

● Installation: 35mm DIN Rail

● Standard et certificat: IEC; CE;CE-MID;EAC

Contactez-nous Téléchargement manuel

Features Specifications Details Download

Caractéristiques du compteur d'énergie monophasé certifié Acrel ADL200 MID

adl200

Le compteur électrique monophasé ADL200 est conçu pour la mesure d'énergie monophasée sur un système basse tension.

Le compteur répond aux exigences techniques connexes du compteur électronique dans le IEC62053-21-normes IEC62053-22.


Fonction

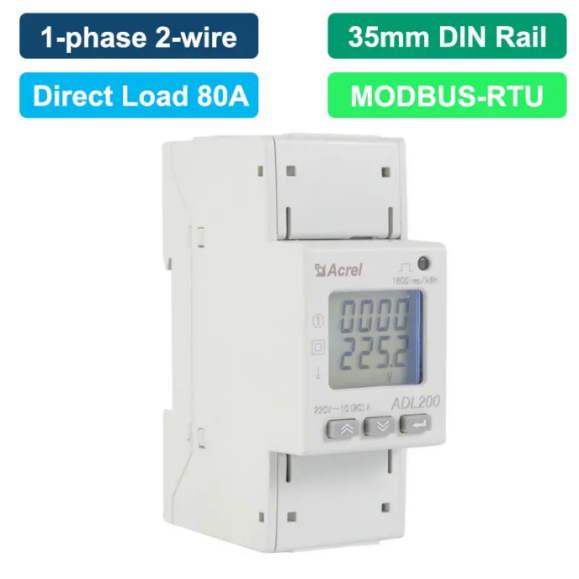

Acrel Adw200 Smart Energy Meters Manufacturer China

● Mesure: kWh CA 1 phase, puissance active, courant, tension et etc
● Précision: 1.0% (kWh)
● Fréquence: 45 ~ 65Hz
● Tension nominale: 220 ~ 264Vac (connexion directe)
● Courant nominal: 10(80)A AC (connexion directe)
● Dimension: 90*36*65mm (L * W * H)
● Installation: 35mm DIN Rail
● Standard et certificat: IEC; CE;CE-MID;EAC
● Communication: RS485 (MODBUS-RTU)
● Multi-taux/tarif: 4 taux tarifaires et etc (facultatif)

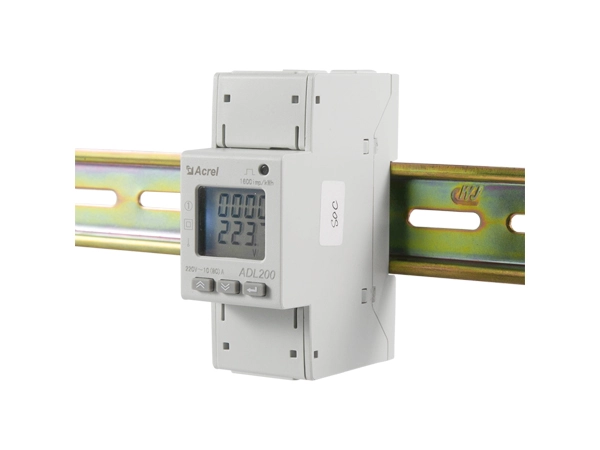

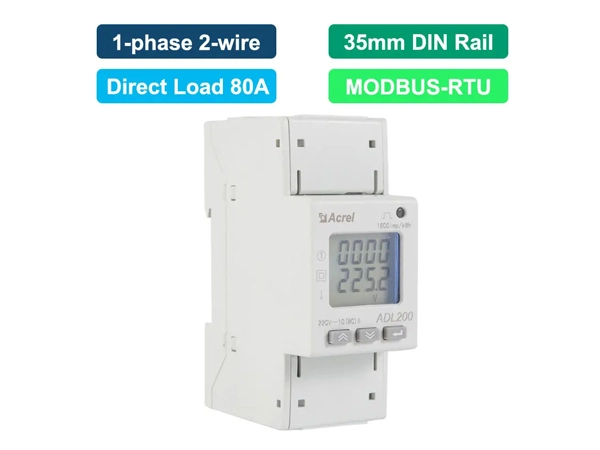

Aperçu des produits

Fonctions principales

acrel adl200

Paramètres principaux

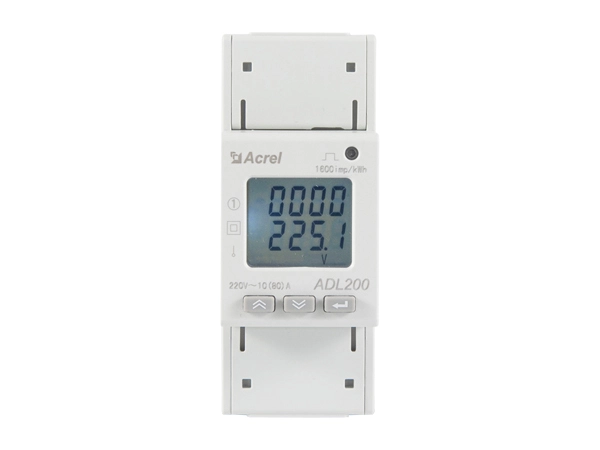

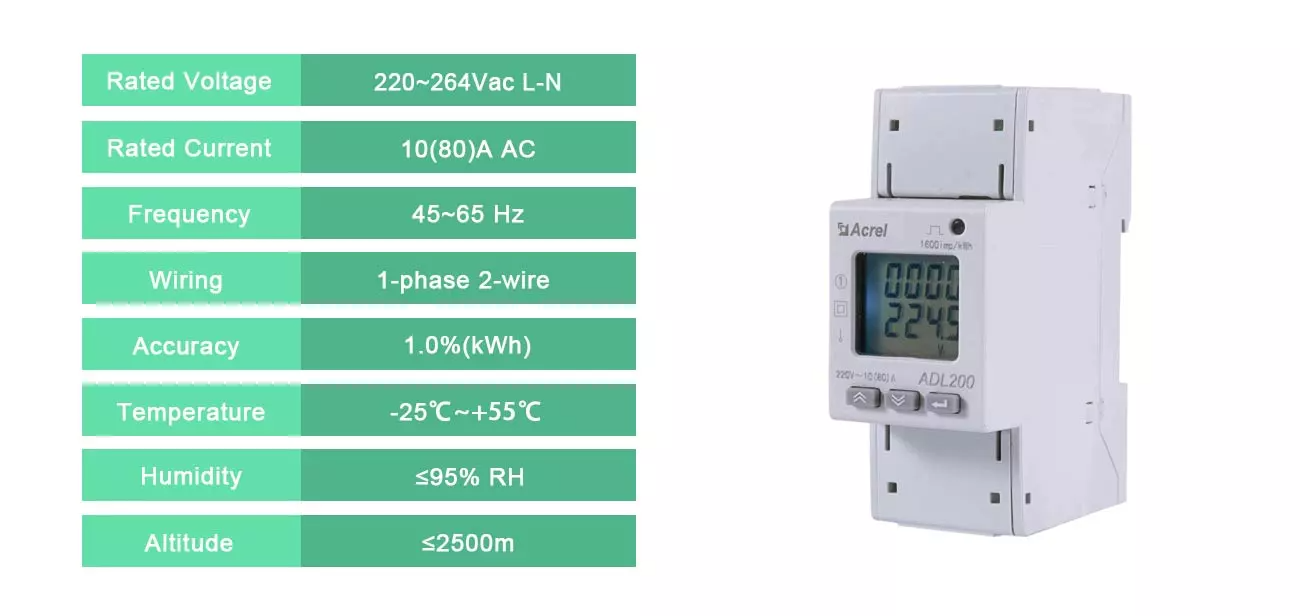

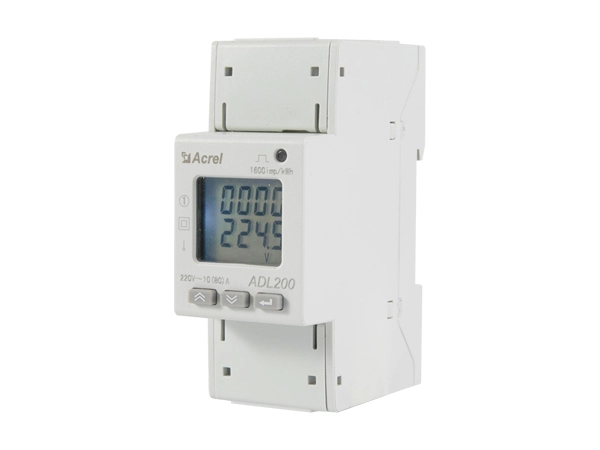

1 Phase Digital Energy Meter

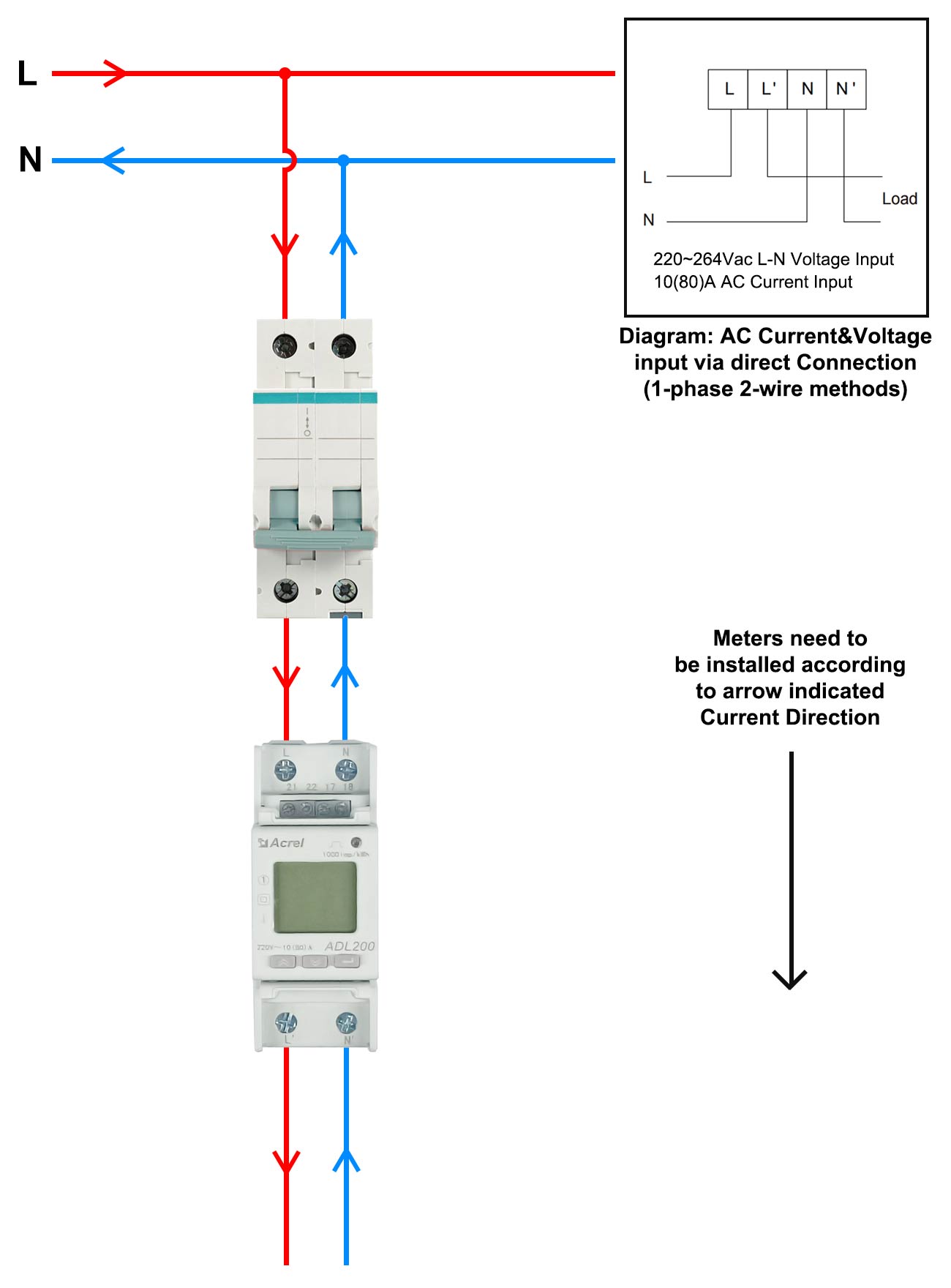

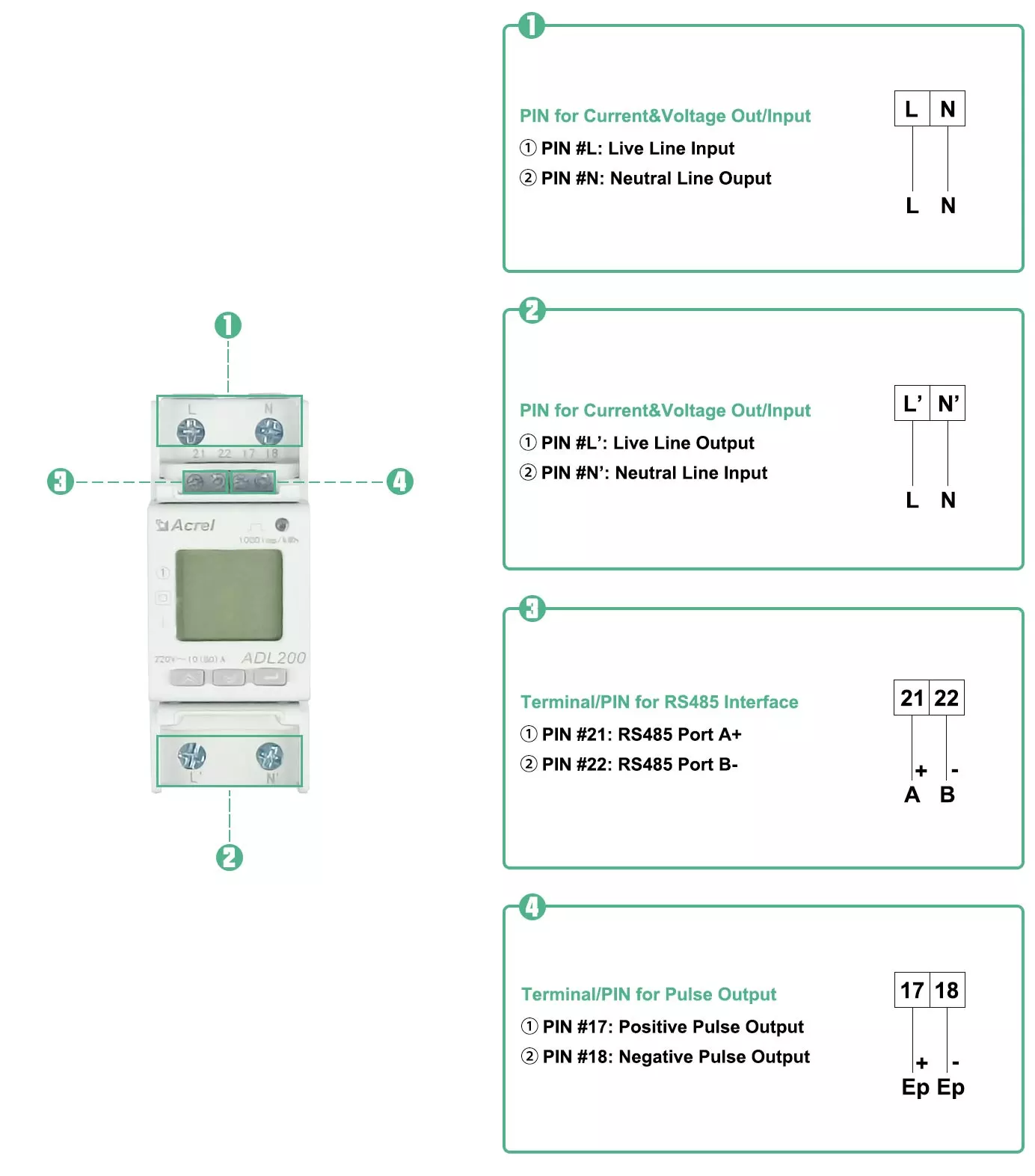

Câblage de puissance: 1-phase 2-fil via connexion directe

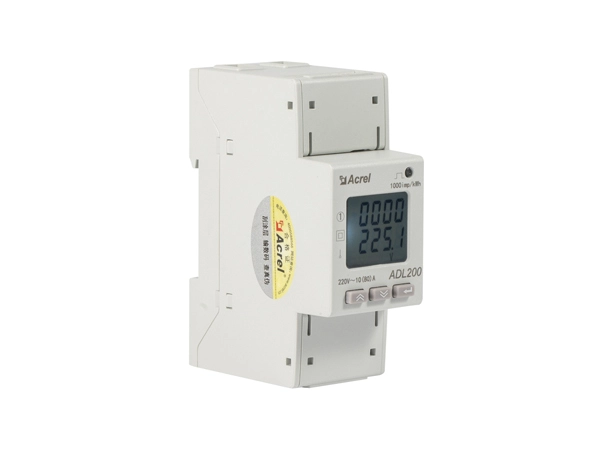

Electric Single Phase Meter Energy Meter Single Phase Price Wiring Diagram

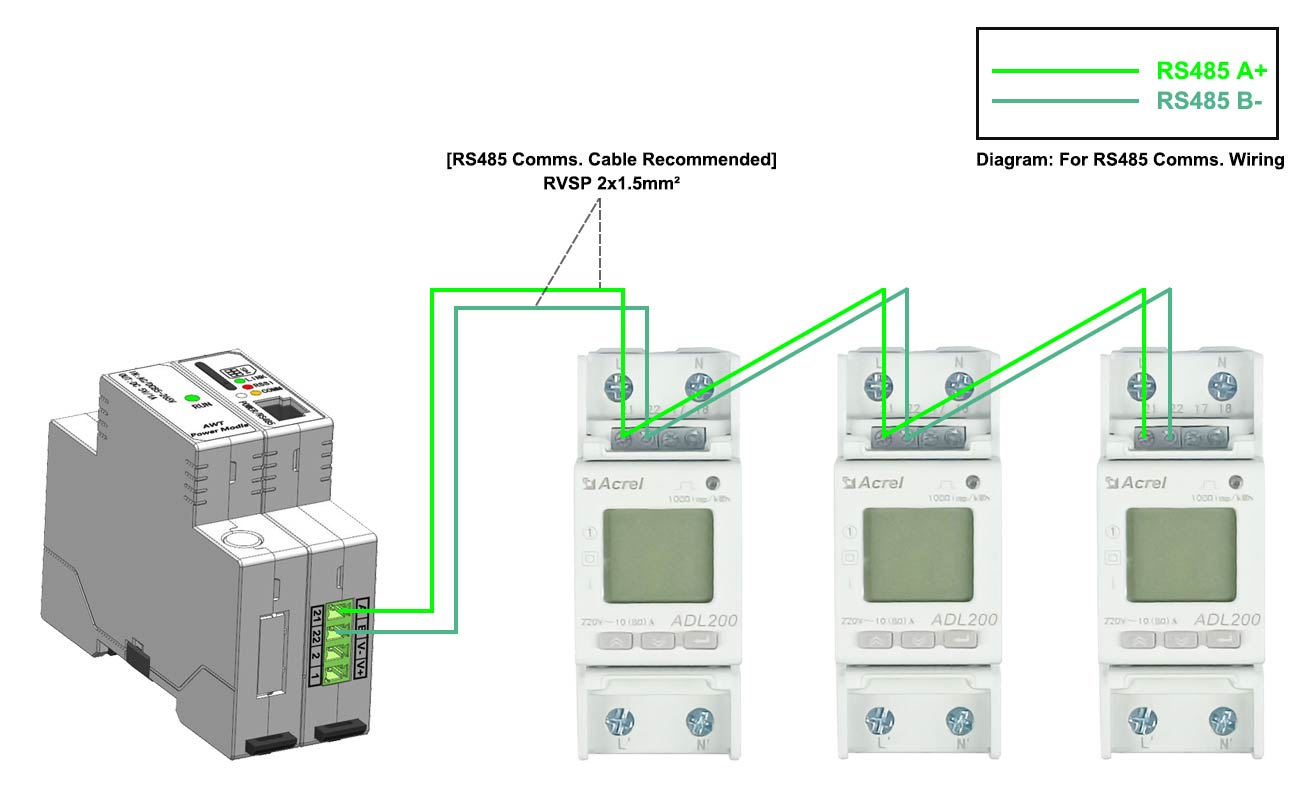

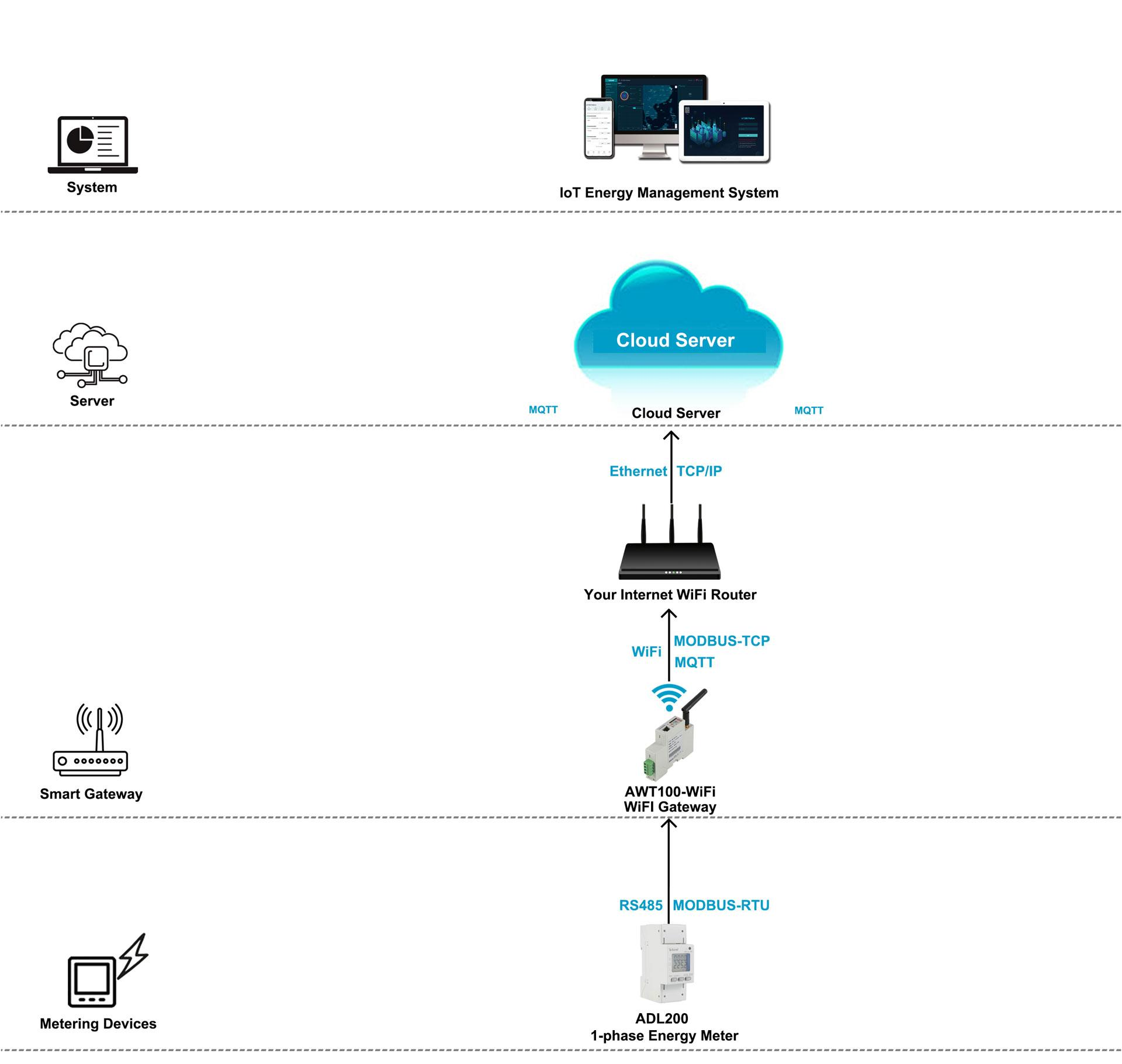

Câblage de communication: Communication filaire RS485 avec la passerelle IoT

One Phase Electric Meter Wiring Of Rs485 Communication.

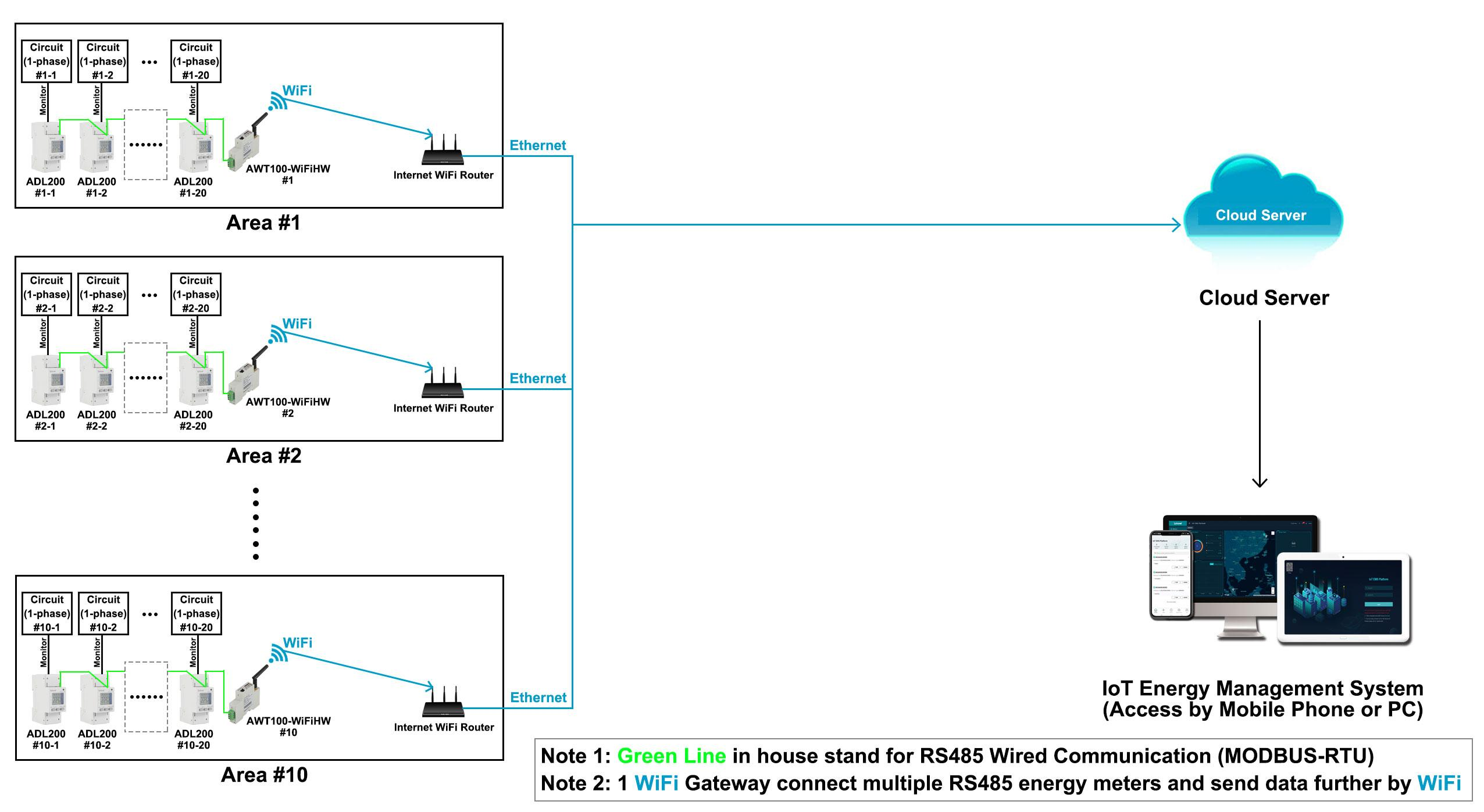

1 Phase Meter Price

1 Phase Energy Meter Price

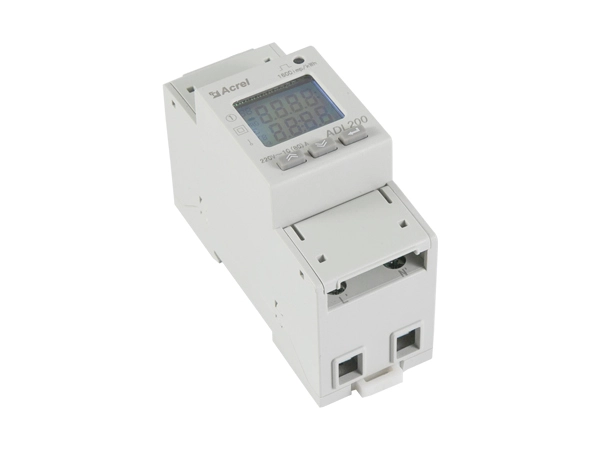

Electric Kwh Meter 1 Phase

Spécifications du compteur d'énergie monophasé certifié Acrel ADL200 MID

1. Aperçu de la fonction

Fonction	Description de la fonction	Fonction fournir
Mesure du kWh	KWh actif monophasé (positif et négatif), stockage gelé des données historiques sur l'énergie de 3 mois	■
Mesure des paramètres électriques	Tension, courant, puissance active, puissance réactive, puissance apparente, facteur de puissance et fréquence	■
Affichage LCD	Affichage LCD à section 8 bits	■
Programmation clé	3 clés pour définir des paramètres comme le code, l'adresse, le taux de bauds, le multitarif et le protocole de communication	■
Sortie d'impulsion	Sortie d'impulsion d'énergie active	■
Multi-tarif	Adaptez 4 fuseaux horaires, 2 listes d'intervalle de temps, 14 intervalles de temps par jour et 4 tarifs	□ F
Communication	Interface de communication: RS485, Protocole de communication: MODBUS-RTU	■

2. Performance électrique

Paramètre	Descriptions et valeur
Tension d'entrée	Tension de référence	AC 220V
	Fréquence de référence	50Hz
	Consommation de puissance	<10VA
Courant d'entrée	Courant de base	10A
	Courant maximum	80A
	Courant de démarrage	4, Ib
	Consommation	<4VA
Performance de mesure	Précision de la mesure	1 classe
Performance de mesure	Gamme de mesure	000000.00 ~ 99999999kWh
Précision de l'horloge		Erreur≤ 0.5s/d
Impulsion active	Largeur d'impulsion	80 ± 20ms
Impulsion active	Constante d'impulsion	1000imp/kWh
Communicati sur	Interface	RS485(A + 、 B-)
	Mode de connexion	Conducteurs à paires torsadées blindées
	Protocole	MODBUS-RTU

3. Environnement

Paramètre	Descriptions
Plage de température	Température de travail	-25 ℃ ~ 55 ℃
	Température de stockage	-40 ℃ ~ 70 ℃
Humidité relative		≤ 95% (aucune condensation)
Altitude		<2000m

Détails du compteur d'énergie monophasé certifié Acrel ADL200 MID

Acrel Smart Meter Details

Mesure diversifiée des paramètres de l'électricité ● U (Tension) ● I (Actuel) ● P (Puissance) ● Q (puissance réactive) ● S (puissance apparente) ● PF (facteur de puissance) ● KWh (kilowattheures) ● KVarh (Kilovar-heures)

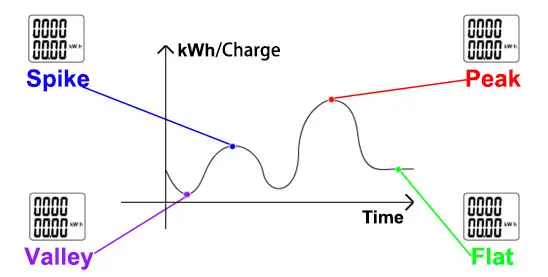

Tarif multitaux/flexible ● 4 Fuseau horaire ● 4 Taux tarifaire (Spike, Peak, Flat, Valley) ● 2 Liste de la période de temps ● 14 période par jour

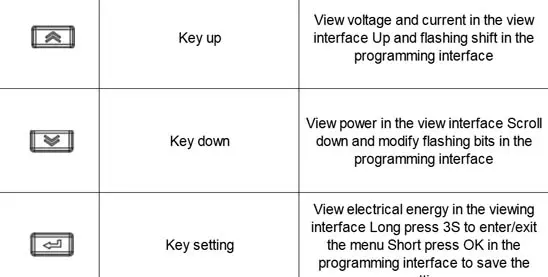

HMI pour le réglage des paramètres ● Code ● Protocole ● Adresse ● Taux de bauds ● Parité
