Compteur d'énergie électrique monophasé ADL100-ET 2P

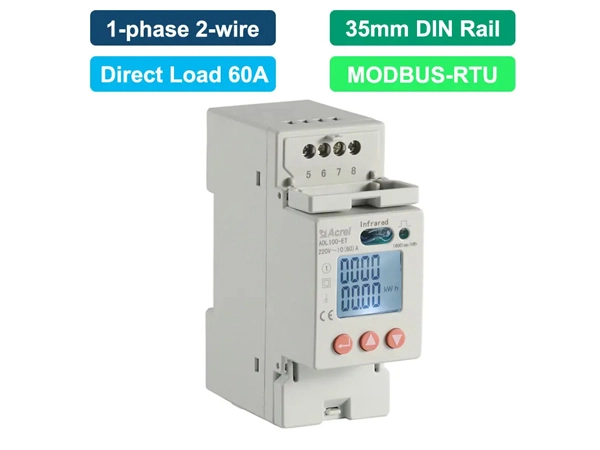

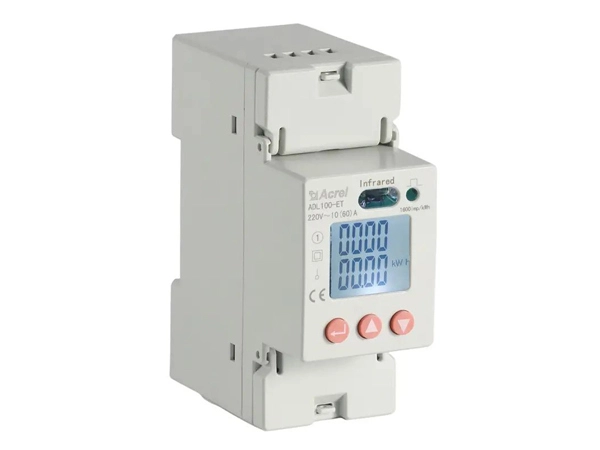

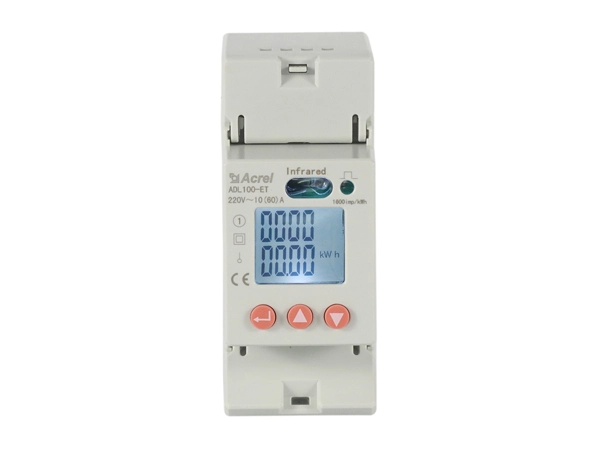

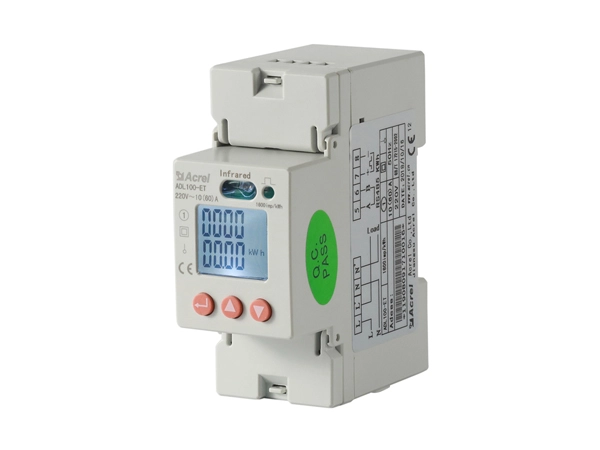

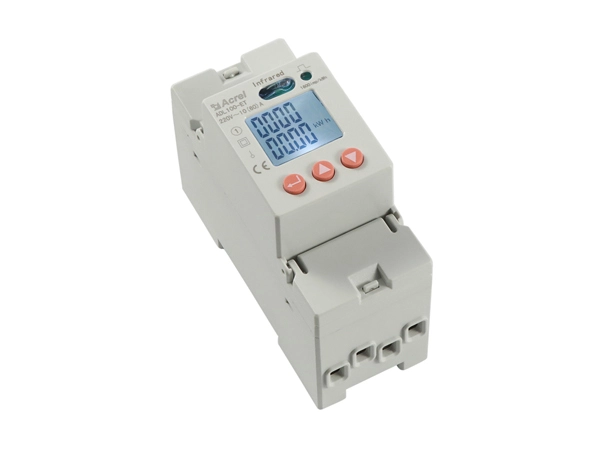

Name: Compteur d'énergie électrique monophasé ADL100-ET 2P
Brand: Acrel Co.,Ltd.

ADL100-ET compteur électrique monophasé est conçu pour la mesure d'énergie active monophasée sur les systèmes basse tension; en même temps, il peut mesurer les paramètres électriques comme la tension, le courant, la puissance, et ainsi de suite. Il y a aussi RS-485 qui peut être choisi. CeciADL100Le compteur de puissance présente des avantages: volume plus petit, haute précision, bon EMC, installation facile, etc., tous les compteurs répondent aux exigences techniques connexes du compteur de puissance électronique dans le IEC62053-21, normes IEC62053-22.

● Tarif multi-taux/flexible

● HMI pour le réglage des paramètres

● RS-485 (MODBUS-RTU)

Contactez-nous

Features Specifications Drawings

Caractéristiques du compteur d'énergie électrique monophasé ADL100-ET 2P

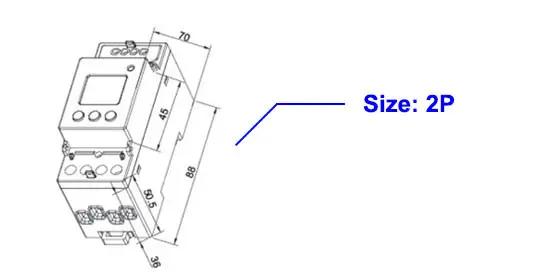

Petite taille compacte

● Dimension (L * W * H): 36mm * 88mm * 70mm

Small Compact Size

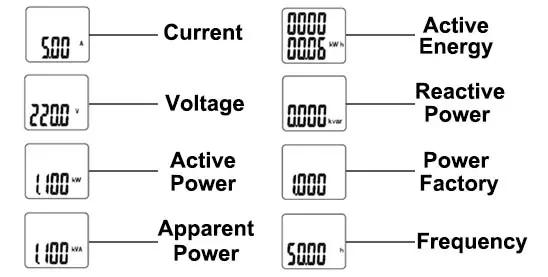

Mesure diversifiée des paramètres de l'électricité

● U (Tension)

● I (Actuel)

● P (Puissance)

● Q (puissance réactive)

● S (puissance apparente)

● PF (facteur de puissance)

● KWh (kilowattheures)

● KVarh (Kilovar-heures)

Diverse Electricity Parameters Measurement

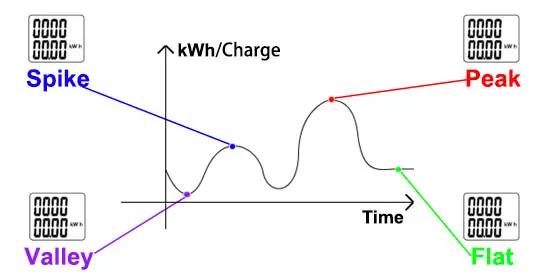

Tarif multitaux/flexible

● 4 Fuseau horaire

● 4 Taux tarifaire (Spike, Peak, Flat, Valley)

● 2 Liste de la période de temps

● 14 période par jour

Multi-rate/Flexible Tariff

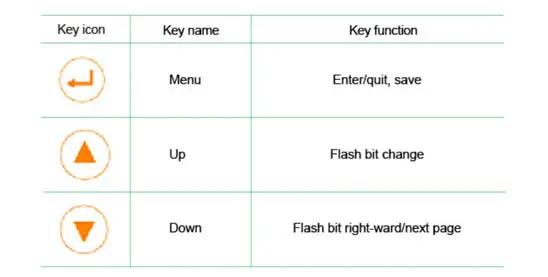

HMI pour le réglage des paramètres

● Code

● Protocole

● Adresse

● Taux de bauds

● Parité

● Tout l'affichage

HMI for Parameters Setting

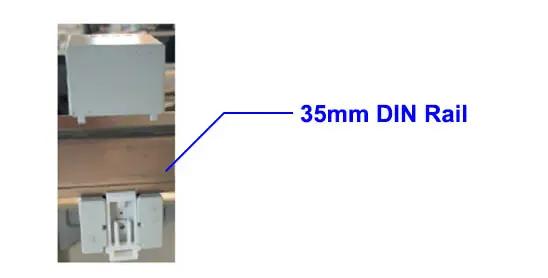

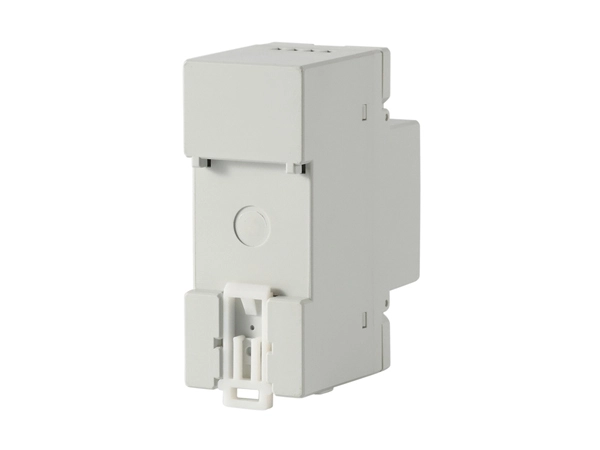

Installation du rail DIN

● Rail DIN standard 35mm

DIN Rail Installation

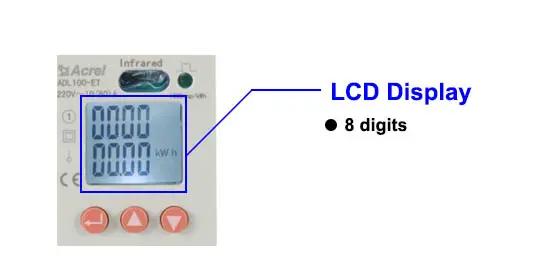

Affichage LCD

● 8 chiffres

LCD Display

Spécifications de ADL100-ET compteur d'énergie électrique monophasé 2P

Fonction	Fonction	Description de la fonction	Fonction fournir
	Mesure du kWh	KWh actif monophasé (positif et négatif)	■
	Mesure des paramètres électriques	Tension, courant, puissance active, puissance réactive, puissance apparente, facteur de puissance et fréquence	■
	Affichage LCD	Affichage LCD à section 8 bits	■
	Programmation clé	3 clés pour définir des paramètres comme le code, l'adresse, le taux de bauds, le multitarif et le protocole de communication	■
	Sortie d'impulsion	Sortie d'impulsion d'énergie active	■
	Multi-tarif	Adaptez 4 fuseaux horaires, 2 listes d'intervalle de temps, 14 intervalles de temps par jour et 4 tarifs	□ F
	Communication	Interface de communication: RS485, Protocole de communication: MODBUS-RTU	□ C
	Communication	Communication infrarouge	■
Performance électrique	Tension d'entrée	Tension de référence	AC 220V
		Fréquence de référence	50Hz
		Consommation de puissance	<10VA
	Courant d'entrée	Courant de base	10A / 20A
		Courant maximum	60A / 100A
		Courant de démarrage	4, Ib
		Consommation	<4VA (courant maximum)
	Performance de mesure	Précision de la mesure	1 classe
	Performance de mesure	Gamme de mesure	000000.00 ~ 99999999kWh
	Précision de l'horloge		Erreur≤ 0.5s/d
	Impulsion active	Largeur d'impulsion	80 ± 20ms
	Impulsion active	Constante d'impulsion	1600imp/kWh, LED
	Communication	Interface	RS485(A + 、 B-)
		Mode de connexion	Conducteurs à paires torsadées blindées
		Protocole	MODBUS-RTU
Performance mécanique	Contour (longueur × largeur × hauteur)	88mm × 36mm × 70mm
Environnement de travail	Plage de température	Température de travail	-25 ℃ ~ 55 ℃
	Plage de température	Température de stockage	-40 ℃ ~ 70 ℃
	Humidité relative		≤ 95% (aucune condensation)
	Altitude		<2000m
