Compteur d'énergie électrique monophasé ADL10-E 1P

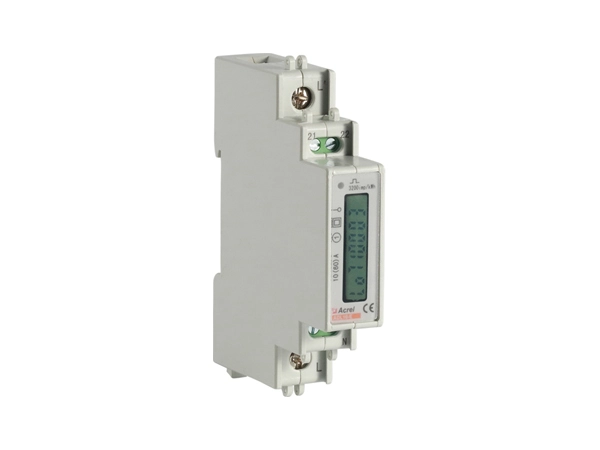

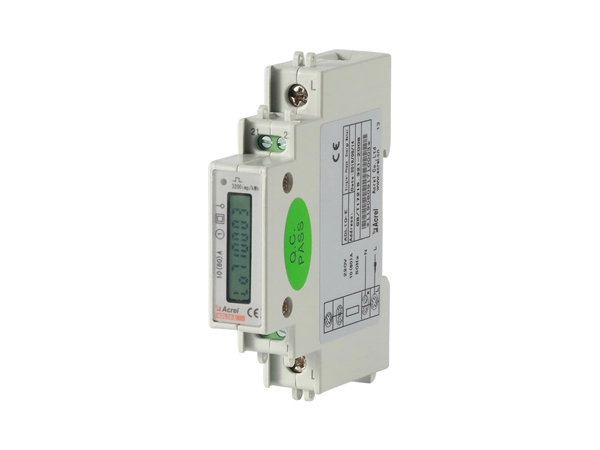

Name: Compteur d'énergie électrique monophasé ADL10-E 1P
Brand: Acrel Co.,Ltd.

ADL10-E compteur électrique monophasé est conçu pour la mesure d'énergie monophasée sur un système basse tension. Le compteur répond aux exigences techniques connexes du compteur électronique dans le IEC62053-21-normes IEC62053-22.

● Courant d'entrée 60A

● Affichage LCD

● RS485 (MODBUS-RTU)

Contactez-nous

Features Specifications Drawings

Caractéristiques du compteur d'énergie électrique monophasé ADL10-E 1P

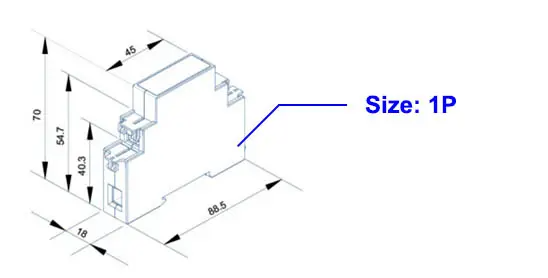

Petite taille compacte

● Dimension (L * W * H): 18mm * 88mm * 70mm

Small Compact Size

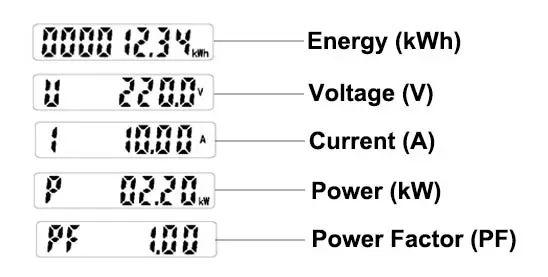

Mesure diversifiée des paramètres de l'électricité

● U (Tension)

● I (Actuel)

● P (Puissance)

● Q (puissance réactive)

● S (puissance apparente)

● PF (facteur de puissance)

● KWh (kilowattheures)

● KVarh (Kilovar-heures)

Diverse Electricity Parameters Measurement

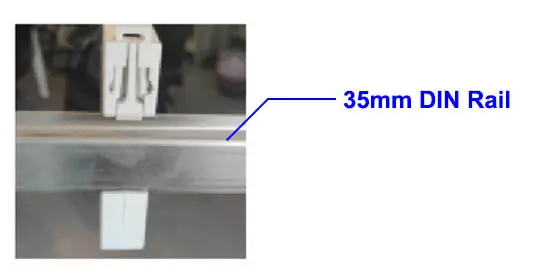

Installation du rail DIN

● Rail DIN standard 35mm

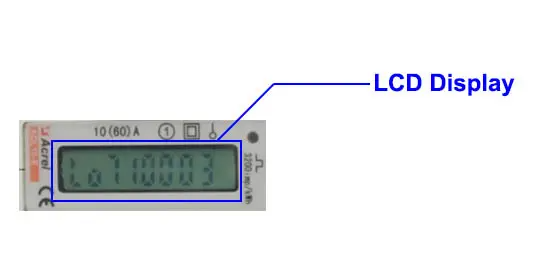

Affichage LCD

● 8 chiffres

LCD Display

Spécifications du compteur d'énergie électrique monophasé ADL10-E 1P

Fonction	Fonction	Description de la fonction	Fonction fournir
	Mesure du kWh	KWh actif monophasé (positif et négatif)	■
	Mesure des paramètres électriques	Tension, courant, puissance active, puissance réactive, puissance apparente, facteur de puissance et fréquence	■
	Affichage LCD	Affichage LCD à section 8 bits	■
	Communication	Interface de communication: RS485, Protocole de communication: MODBUS-RTU	□
Performance électrique	Tension d'entrée	Tension de référence	AC220V
		Fréquence de référence	50Hz
		Consommation de puissance	<10VA
	Courant d'entrée	Courant de base	10A
		Courant maximum	60A
		Courant de démarrage	0,004Ib
		Consommation	<4VA (courant maximum)
Performance mécanique	Performance de mesure	Précision de la mesure	1 classe
	Performance de mesure	Gamme de mesure	000000.00 ~ 99999999kWh
	Communication	Interface	RS485(A + 、 B-)
		Mode de connexion	Conducteurs à paires torsadées blindées
		Protocole	MODBUS-RTU
	Contour (longueur × largeur × hauteur)	18mm × 96mm × 70mm
Environnement de travail	Gamme de température	Température de travail	-25 ℃ ~ 55 ℃
	Gamme de température	Température de stockage	-40 ℃ ~ 70 ℃
	Humidité relative		≤ 95% (aucune condensation)
	Altitude		<2000m
