ADF400L Multi Circuits Trois Pahse Compteur D'énergie

Application: Prépayé et postpayé (voir à propos de la solution prépayée Acrel)
Surveillance: jusqu'à 36 circuits 1 phase ou 12 circuits triphasés ou mixtes
Mesure: kWh 1 phase et triphasé (classe 0.5S), kVarh, puissance active, puissance réactive, courant, tension et etc
Tension nominale: 3x22/380V (50Hz)
Courant nominal: 80A AC (connexion directe); 3x1(6)A AC (via CTs)
Communication (corps principal): RS485 (MODBUS-RTU); Ethernet; infrarouge
Communication (élargie): 4G; WiFi; LoRa
Télécommande: DO & DI
Installtion: 35mm DIN Rail
Alimentation: 3*220/380V ou 220V AC
Standard & Certificat: CE

Contactez-nous

Features Specifications

Caractéristiques de ADF400L Multi Circuits Trois Pahse Compteur D'énergie

ADF400L Multi Circuits Three Pahse Energy Meter

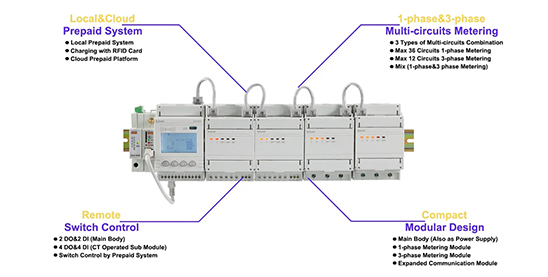

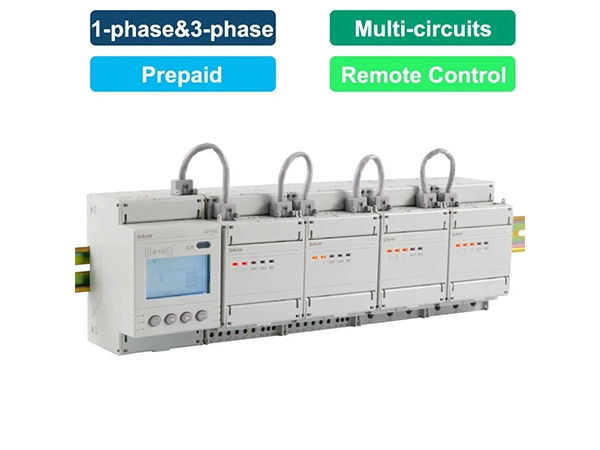

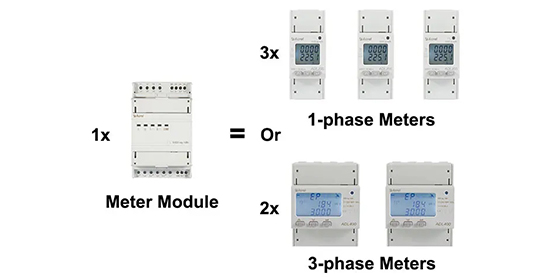

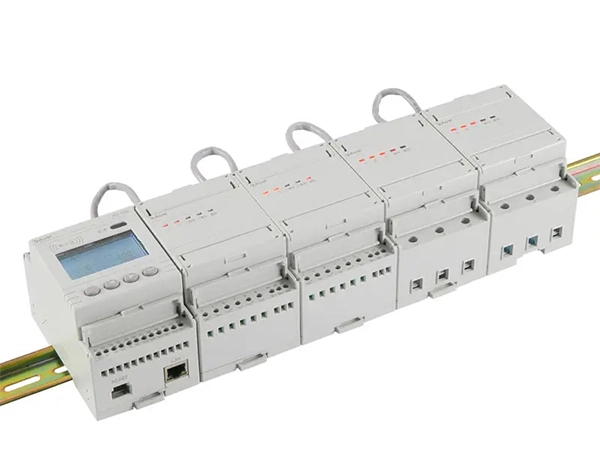

Conception modulaire compacte

● Corps principal (LCD et Clavier HMI)

● Module de mesure 1 phase

● Module de mesure triphasé

● Module de communication élargi

Compact Modular Design

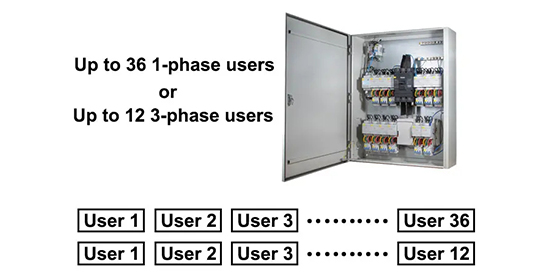

Comptage multi-circuits pour 1 phase et triphasé

● 3 Types de combinaison multi-circuits

● Max 36 Circuits 1-phase de mesure

● Max 12 Circuits 3-phase de mesure

● Mixte (1 phase et 3 phases de comptage de circuits)

Multi Circuits Metering for 1-phase&3-phase

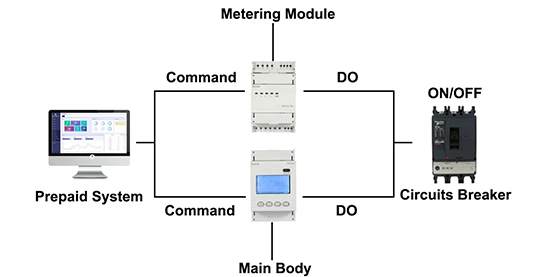

Télécommande Interrupteur

● Contrôle et état de lecture des commutateurs

● 2 DO & 2 DI (corps principal)

● Contact sec DI (corps principal)

● 4 DO et 4 DI (sous-module fonctionnant par CT)

● 220V AC Wet Contact DI (Sous-module CT)

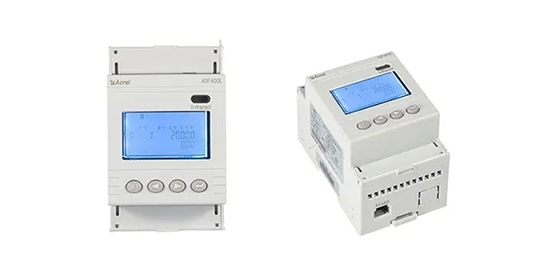

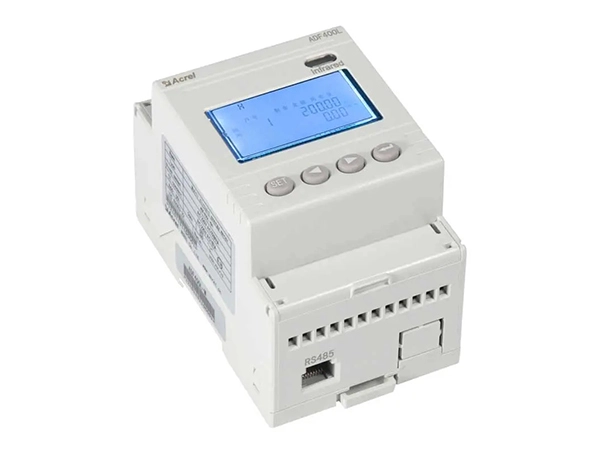

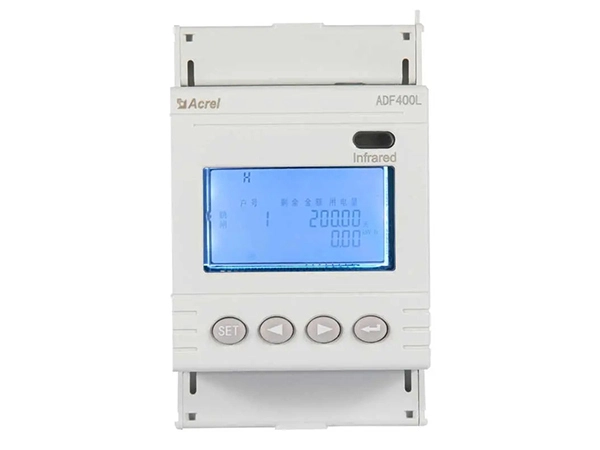

Corps principal

● Max 36 circuits 1 phase ou 12 circuits triphasés

● Max 12 modules (1-phase) ou 6 modules (3-phase)

● RS485 (MODBUS-RTU); Ethernet

● LCD et Clavier HMI

Main Body

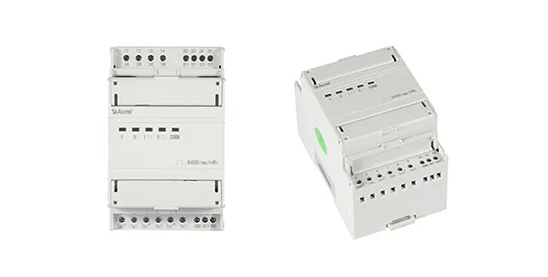

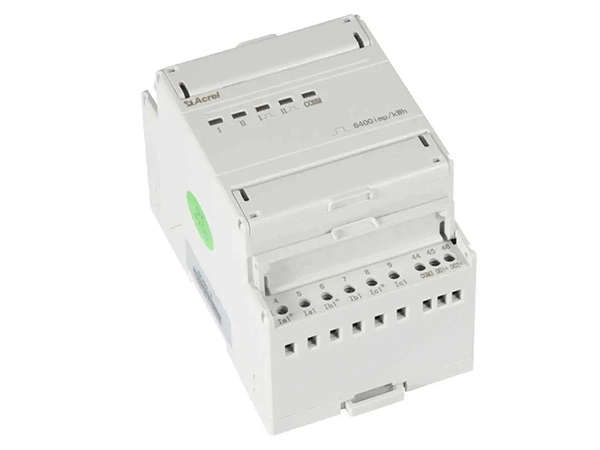

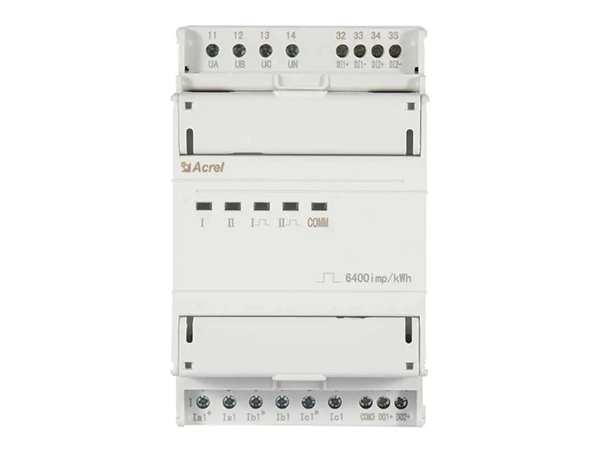

Sous-module (connexion via CTs)

● Moniteur Max 2 Circuits 3-phsae

● 3x1(6)A AC (connexion avec CT)

● 4DO & 4DI (220V AC Contact humide DI)

● Indicateur LED

Sub Module (Connection via CTs)

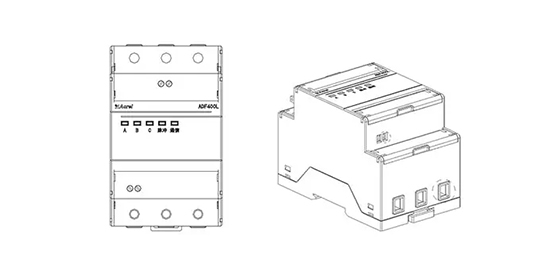

Sous-module (connexion directe)

● Moniteur Max 3 circuits 1 phase ou 1 circuits triphasés

● Courant de charge directe Max 80A AC

● Indicateur LED

Sub Module (Direct Connection)

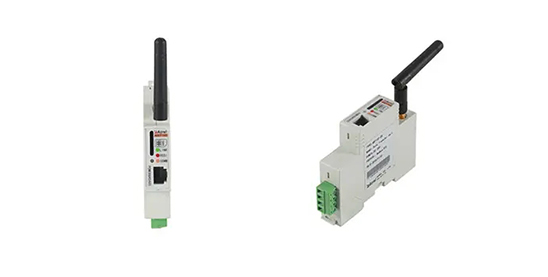

Module de communication élargi

● En amont: 4G/WiFi/LoRa/LoRaWAN/NB-IoT

● En aval: RS485 (MODBUS-RTU)

● Interface RJ45 (connecté avec le corps principal)

● Alimentation: 24V/12V DC ou 220V AC/DC

Expanded Communication Module

Spécifications de ADF400L Multi Circuits Trois Pahse Compteur d'énergie

Paramètre	Description et valeur
Auxiliaire Alimentation électrique	Tension	3*220V/380V (pour les sous-modules triphasés); 220V AC (pour le sous-module 1 phase)
Auxiliaire Alimentation électrique	Consommation de puissance	≤ 10W
Entrée Tension	Tension nominale	3x 220/380V AC (triphasé); 220V AC(1 phase)
Entrée Tension	Fréquence	50Hz
Entrée Actuel	Courant évalué	Courant de charge Max 80A (pour le sous-module 1 phase et triphasé avec connexion directe); 3 × 1(6)A (pour le sous-module triphasé via les CT)
Entrée Actuel	Courant de démarrage	1 Ă Ib (classe 0.5S)
Précision	Mesure	0.5 de classe
Précision	Horloge	≤ 0.5s/d
Pouls	Sortie d'impulsion	1 impulsion d'énergie active pour chaque sous-module triphasé
	Largeur d'impulsion	80ms ± 20ms
	Constante d'impulsion	6400imp/kWh (triphasé)
Communication	RS485	MODBUS-RTU
	Infrarouge	Pour la numérisation prépayée de carte
	Ethernet	MODBUS-TCP
Environnement	Température de fonctionnement	-20 ℃ ~ + 60 ℃
	Température de stockage	-30 ℃ ~ + 70 ℃
	Humidité	≤ 95% (aucune condensation)
	Altitude	<2000m
